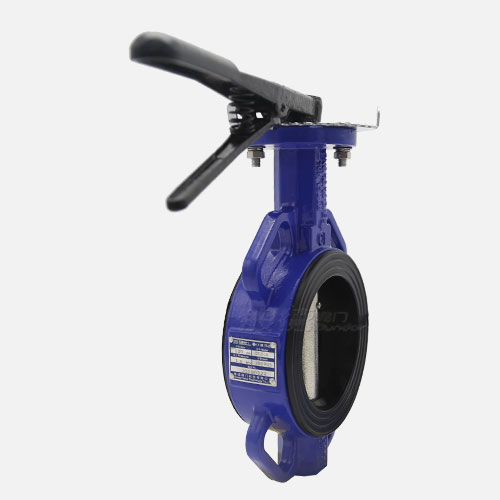

DN100铸铁对夹蝶阀

【产品型号】: D71X-10/16

【通径】: DN50-DN200

【公称压力】: PN10/PN16

【适用温度】: -20℃～120℃

【适用介质】: 清水及中性液体

【阀体材质】: 灰铸铁

应用领域：

市政建设水处理给排水水利工程

新型蝶阀阀体专利：CN201520267217.9

蝶阀外观专利：CN201830771212.9

蝶阀宽边阀座专利：CN201520397103.6

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 手柄蝶阀

更新时间：2021-10-19 16:30:25

产品介绍

产品优点

产品可追溯

每一台般德产品都拥有自己的ID编号。
宽边阀座密封更可靠

阀座均为宽边阀座，密封面宽度更宽，宽度达到相应法兰的密封面宽度要求，阀门端部密封更易保证，密封更可靠。
阿克苏JQ0220喷漆

采用阿克苏JQ0220，附着力划格法0-1级通过，冲击强度50kg.cm正冲通过。
阀体壁厚承压强度高

阀体壁厚满足GB26640的要求，保证承压强度。
超声波清洗保证阀门清洁度

产品包装前进行超声波清洗，杜绝污物及颗粒性杂志在阀体内存留，保证阀门清洁度和防止阀门本身对管道水体的污染。
标牌台位置方便客户查看

标牌台位置采用人性化设计，设置在阀门两侧，安装后方便客户查看。

产品介绍

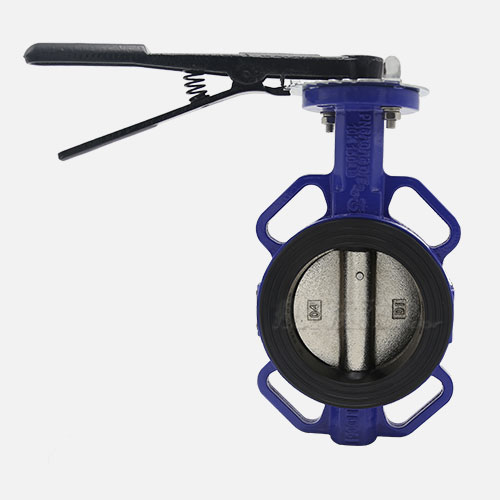

般德DN100铸铁对夹蝶阀D71X-10/16，产品配置：对夹灰铁多标准体，DI镀镍板，45#轴，宽边EPDM阀座，球铁手柄。主要应用于市政建设、水利工程、给排水、水处理等领域。

产品参数

DN100铸铁对夹蝶阀

相关产品

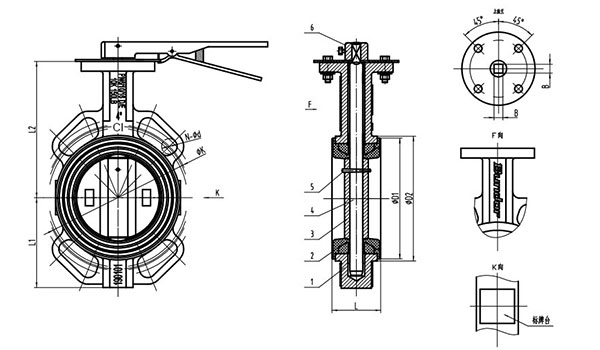

手动蝶阀D71X-10规格尺寸

执行标准	名称	设计及制造			结构长度			试压标准
执行标准	参照标准	GB/T 12238			GB/T 12221			GB/T 13927
零部件信息	名称	阀体	阀座			蝶板	阀轴	驱动方式		螺栓	销子
零部件信息	材质及说明	CI	宽边50%含胶量EPDM			DI镀镍	45#	球铁手柄		201	304
尺寸信息	公称尺寸			PN 10		PN 16		Class150		JIS 10K
	DN	NPS（英寸）	L	ΦK	N-Φd	ΦK	N-Φd	ΦK	N-Φd	ΦK	N-Φd
	50	2"	43	125	4-Φ18	125	4-Φ18	120.7	4-Φ19	120	4-Φ19
	65	2 1/2"	46	145	4-Φ18	145	4-Φ18	139.7	4-Φ19	140	4-Φ19
	80	3"	46	160	8-Φ18	160	8-Φ18	152.4	4-Φ19	150	8-Φ19
	100	4"	52	180	8-Φ18	180	8-Φ18	190.5	8-Φ19	175	8-Φ19
	125	5"	56	210	8-Φ18	210	8-Φ18	215.9	8-Φ22.4	210	8-Φ23
	150	6"	56	240	8-Φ22	240	8-Φ22	241.3	8-Φ22.4	240	8-Φ23
	200	8"	60	295	8-Φ22	295	12-Φ22	298.4	8-Φ22.4	290	12-Φ23

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体，蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装，增加了蝶阀的适用范围。

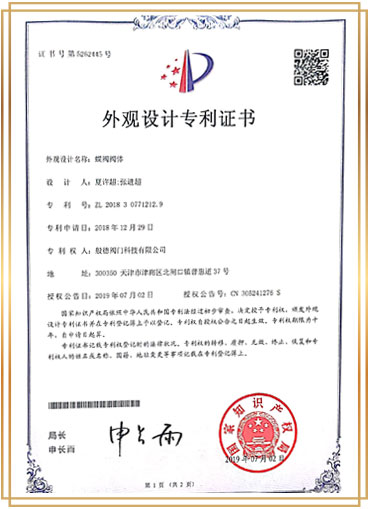

蝶阀外观专利 CN201830771212.9

采用般德阀门专利阀体外观。

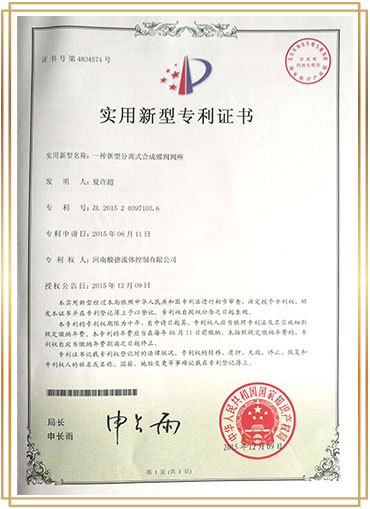

蝶阀宽边阀座专利 CN201520397103.6

般德阀门专利宽边阀座，阀座具有密封面宽、密封效果好、安装拆卸简单等效果，大大地解决了传统蝶阀阀座密封面泄漏等问题。
