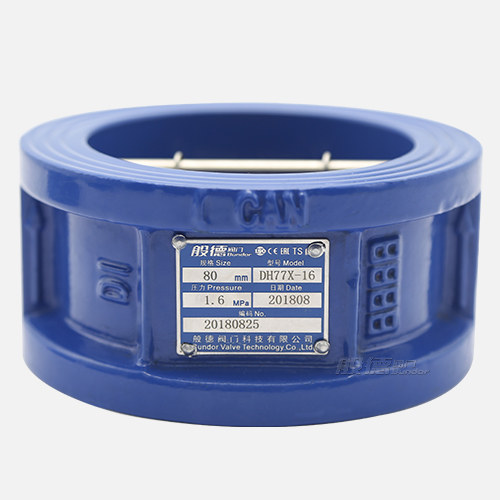

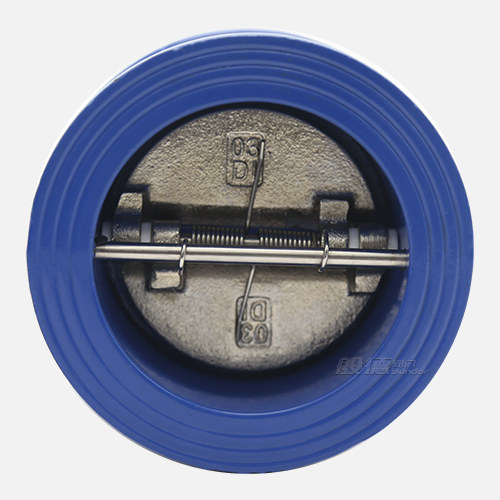

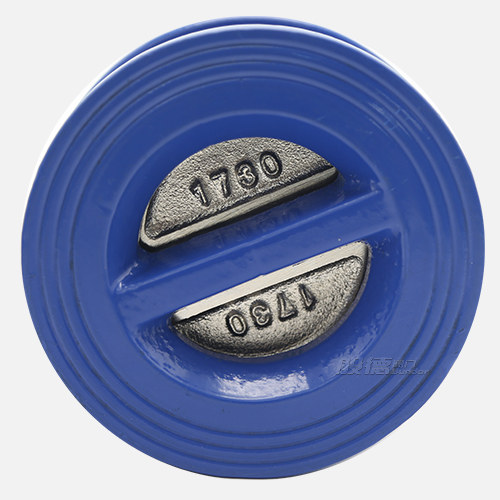

DH77X蝶式止回阀

【产品型号】: DH77X-16Q

【通 径】: DN80

【公称压力】: PN16

【适用温度】: -20~120℃

【适用介质】: 水及非腐蚀性液体

【阀体材质】: 球墨铸铁

线密封蝶止专利:CN201822248861.8

蝶止外观专利:CN201830771192.5

咨询热线:

13821179269(微信同号)
更新时间:2017-11-13 12:02:26

产品优点

  • 球铁阀体

    QT450-10球铁阀体、球化率3 级,抗拉强度450Mpa,延展率10%以上。由于蝶止是自动阀门,蝶板回座水锤压力大,灰铁的易造成阀体破裂。

  • 研磨密封面

    蝶板采用日本进口的平面磨床磨削密封面,粗糙度0.8,保证其光洁度和平面度

  • 硫化橡胶阀座

    橡胶与阀体的粘合强度高于1.732MPa, 可有效避免阀座在使用过程中的脱落现象。

  • 线密封阀座

    由面密封升级为线密封,密封性能更好,可实现静压0泄露。

  • 镍基合金X-750弹簧

    镍基合金钢是最适合做弹簧的一种材料,耐腐蚀性和高温稳定性好,扭矩稳定可靠,可提供材质报告。

  • 硬膜防锈油处理内壁

    上下法兰和阀体内壁采用硬膜防锈油处理,避免喷涂后橡胶硫化过程中对漆膜的损伤,和二次高温对橡胶阀座造成的老化。

  • 阿克苏环氧喷涂外壁

    阀体喷涂采用阿克苏的环氧树脂塑粉,附着力强,划格法0-1级通过;冲击强度高,50kg•cm正冲通过。

  • 精美包装

    DN200以下口径采用POF热缩膜膜独立包装,内置干燥剂,防潮、防淋、隔灰尘。

  • 出厂两次密封试验

    每台阀门出厂前做两次密封实验,先做静压0泄露实验,后做带压试验。

产品介绍

蝶式止回阀是为了防止液体倒流。该阀门主要用于消防、石化、轻纺、造纸以及高层建筑等行业给排水管网井或水泵出口处,是水泵停机时防止管路介质倒流压差,形成水锤冲击,水泵倒转的安全装置。

产品参数

DH77X蝶式止回阀

DH77X蝶式止回阀参数信息

执行标准 名称 设计及制造 结构长度 试压标准
参照标准 JB/T 8937-2010 GB/T 12221-2005 GB/T 13927-2008

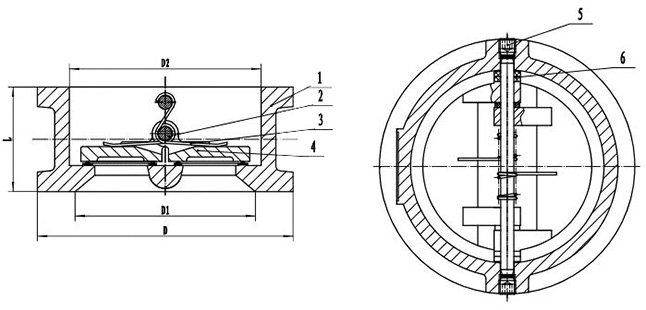

零部件信息 名称 1-阀体 2-阀轴 3-弹簧 4-阀瓣 6-隔环
材质及说明 DI 304 304 DI PTFE
尺寸信息 DN NPS(英寸) L±1.5 D D1 D2
50 2'' 43 101 58 65
65 2  1/2'' 46 118 75 80
80 3'' 64 132 85 94
100 4'' 64 157 105 117
125 5'' 70 186 125 145
150 6'' 76 213 165 170
200 8'' 89 272 215 224
250 10'' 114 328 260 265
300 12'' 114 378 300 310
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

线密封蝶止专利 CN201822248861.8

般德阀门专利蝶止,密封采用环形线性密封,提高了阀门的密封效果和工作的可靠性。

蝶止外观专利 CN201830771192.5

采用般德阀门专利蝶止外观。
