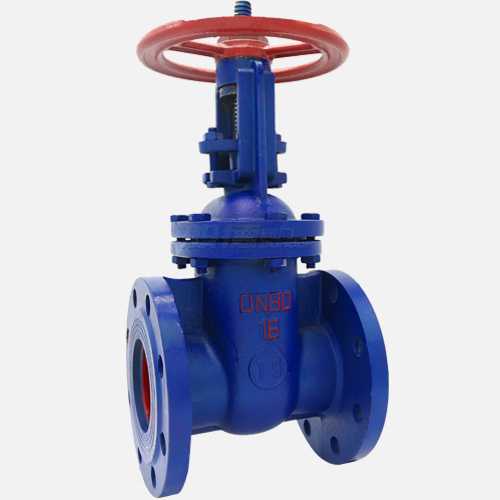

Z41T-16明杆铸铁闸阀

【产品型号】: Z41T-10/16

【通径】: DN40-DN300

【公称压力】: 1.0/1.6Mpa

【适用温度】: -10～120℃

【适用介质】: 蒸汽、水、油品介质

【阀体材质】: 灰铸铁

应用领域：

市政建设水处理电力给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 闸阀 > 硬密封闸阀

更新时间：2021-11-08 14:14:09

产品介绍

产品优点

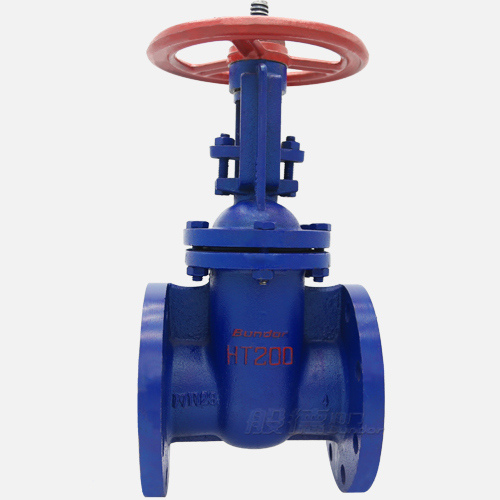

HT200阀体

铸铁材质阀体采用HT200，完全执行GB/T12229-2005抗拉强度180~210Mpa
黄铜密封

阀板与阀座均堆焊黄铜，增加密封性和耐磨性
出厂产品必合格

每台产品都会进行外观、材质、气密性、承压和壳体等检验，不合格产品坚决不允许出厂
产品外观保障

阀门先涂底漆，再涂面漆，确保产品外观
层层质检

从毛坯到成品包装出厂每个环节层层质检

产品介绍

般德阀门Z41T-16明杆铸铁闸阀产品配置：阀体/阀盖：HT200 阀板：HT200 阀杆：Q235 阀座：堆焊黄铜手轮:HT200。该阀门主要应用于市政建设、水利工程、电力、给排水、水处理、石油等工程项目中。

产品参数

Z41T-16明杆铸铁闸阀

相关产品

执行标准	名称	设计及制造	结构长度	试压标准	连接法兰尺寸
执行标准	参照标准	GB/T 12232	GB/T 12221	GB/T 13927	GB/T 17241.6

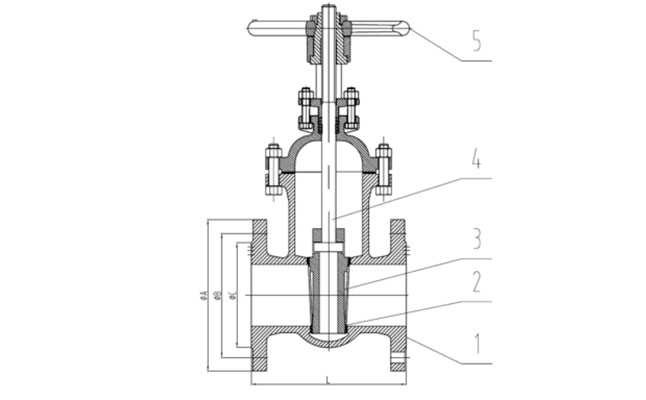

主要零部件信息	名称	1-阀体	2-阀座密封	3-阀板	4-阀杆	5-手轮
主要零部件信息	材质及说明	HT200	堆焊黄铜	HT200	Q235	HT200
尺寸信息	公称尺寸		结构长度	PN10			PN16
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC
	40	1 1/2''	165	145	110	85	145	110	85
	50	2''	178	160	125	100	160	125	100
	65	2 1/2''	190	180	145	118	180	145	118
	80	3''	203	195	160	132	195	160	132
	100	4''	229	215	180	156	215	180	156
	125	5''	254	245	210	184	245	210	184
	150	6''	267	280	240	211	280	240	211
	200	8''	330	335	295	266	335	295	266
	250	10''	380	390	350	320	暂缺
	300	12''	420	440	400	370	暂缺

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
