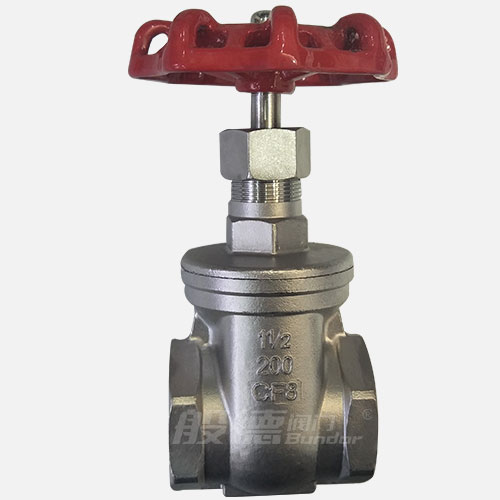

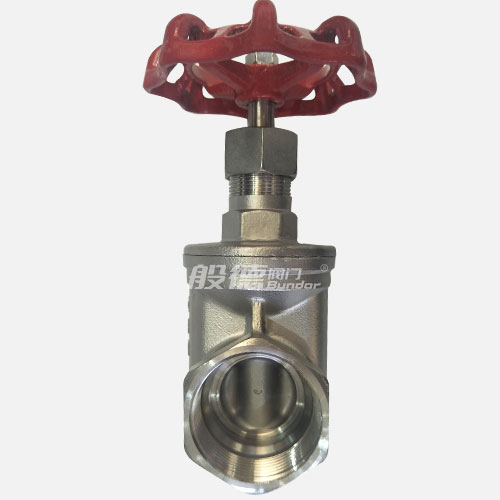

不锈钢丝扣闸阀Z15W-16P

【产品型号】: Z15W-16P

【通 径】: DN15-DN100

【公称压力】: PN16

【适用温度】: -20℃~180℃

【适用介质】: 水、气、油品等

【阀体材质】: CF8

应用领域:

服务热线:

13821179269(微信同号)
更新时间:2021-05-19 17:34:41

产品优点

  • 主体材质达标

    主体材质化学成分和力学性能达到国家规定标准要求,保化验;

  • 产品精度有保证

    所有阀体及零部件均采用数控机床加工并通配互换,确保产品精度;

  • 阀门可长期储存

    整台产品装配前用煤油和防锈油经高压喷射清洗,试压后清洗试压介质,喷上防锈油,内腔清洁度达到JB/T7748标准要求,符合阀门长期储存要求;

  • 按照国家标准试压

    每台阀门出厂必须按照国家标准试压,不合格产品绝不出厂;

  • 专用水线封堵保护

    每台阀门均采用专用水线封堵保护,杜绝在运输过程中出现连接面损伤;

  • 螺纹可定制

    可根据客户需求提供G螺纹、NPT螺纹、BSP等定制螺纹。

产品介绍

不锈钢丝扣闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。结构简单,制造和维修比较方便,且工作行程小,启闭时间短。 密封性好,密封面间磨擦力小,寿命较长。

产品参数

不锈钢丝扣闸阀Z15W-16P
执行标准 名称 设计及制造 试压标准
参照标准 GB/T 12235 GB/T 13927

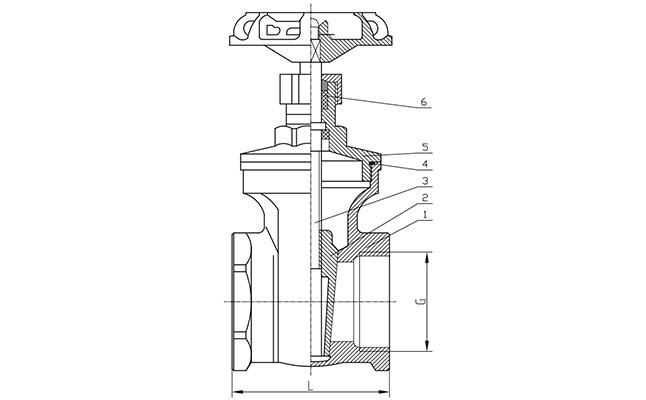

主要零部件信息 名称 1-阀体 2-阀板 3-阀杆 4-中口垫 5-阀盖
材质及说明 CF8 CF8 304 PTFE CF8
尺寸信息 DN G L
15 1/2'' 52
20 3/4'' 57
25 1'' 61
32 1 1/4'' 70
40 1 1/2'' 74
50 2'' 83
65 2  1/2'' 106
80 3'' 118
100  4'' 126
