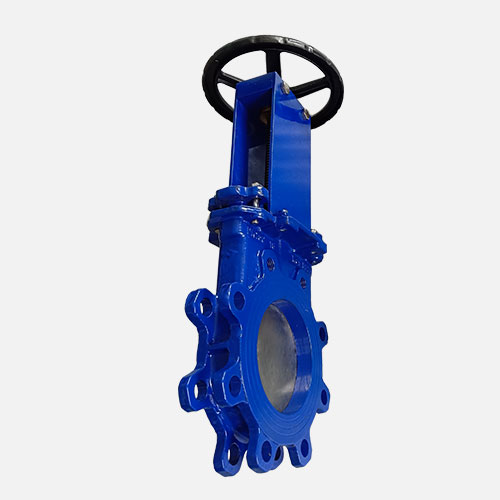

般德铸钢双向密封刀闸阀

【产品型号】: PZ73X-10/16/150LBC

【通 径】: DN50-DN400

【公称压力】: PN10/16/150LB

【适用温度】: 0~80℃

【适用介质】: 水、泥浆、灰、渣水混合物等

【阀体材质】: WCB

咨询热线:

13821179269(微信同号)
首页 > 产品 > 闸阀 > 刀闸阀
更新时间:2020-12-17 15:44:25

产品优点

  • 精密铸造阀体

    阀体全部为精密铸造阀体,二次抛丸处理、外观精细,无沙眼、每批铸件都有炉号标志可追溯;

  • 闸板密封性有保障

    闸板进行3次磨平、5次抛光、确保闸板与阀体紧密结合,保证其密封性;

  • 阀杆不易变形

    阀杆加装轴承,并带安全防尘罩,保护轴承,减少摩擦力,阀杆不易变形,增加使用寿命;

  • 阀座不易脱落

    阀座密封圈添加钢丝,确保阀座与阀体的连接,不易脱落;

  • 粉沫环氧树脂静电涂装

    阀体采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈;

  • 双向密封试压测试

    每台阀门出厂前均进行双向密封试压测试。

产品介绍

刀闸阀又称刀型闸阀、浆液阀、泥浆阀,它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质;闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间,工作压力低,使用寿命长,维护简单。

产品参数

般德铸钢双向密封刀闸阀
执行标准 名称 设计及制造 结构长度 法兰连接
参照标准 JB/T 8691 GB/T 12221 GB/T 9113/ASME B16.5

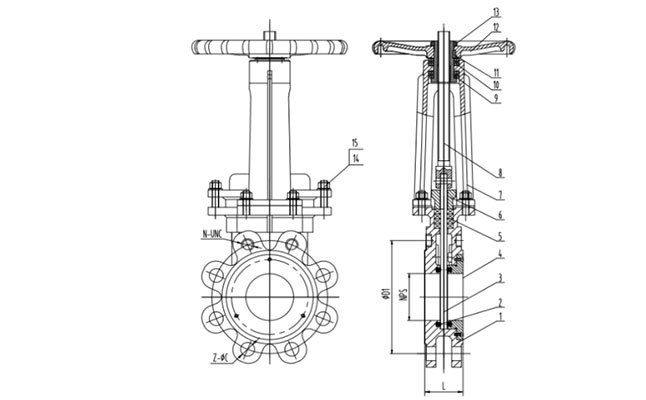

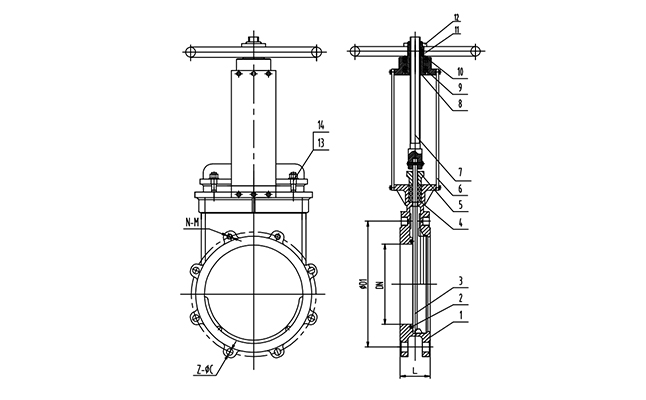

主要零部件信息 名称 1-阀体 2-阀座密封 3-闸板 8-阀轴 12-手轮
材质及说明 WCB/304/316 EPDM 304/316 2Cr13 球铁
尺寸信息 公称尺寸   PN10 PN16 150LB
DN NPS(英寸) L D1 N-M Z-φC D1 N-M Z-φC D1 N-M Z-φC
50  2'' 48 125 2-M16 2-φ18 125 2-M16 2-φ18 120.7 2-M16 2-19
65  2  1/2'' 48 145 2-M16 2-φ18 145 2-M16 2-φ18 139.7 2-M16 2-19
80  3'' 51 160 2-M16 6-φ18 160 2-M16 6-φ18 152.4 2-M16 2-19
100  4'' 51 180 2-M16 6-φ18 180 2-M16 6-φ18 190.5 2-M16 6-19
125  5'' 57 210 2-M16 6-φ18 210 2-M16 6-φ18 215.9 2-M20 6-22
150  6'' 57 240 2-M20 6-φ22 240 2-M20 6-φ22 241.3 2-M20 6-22
200  8'' 70 295 2-M20 6-φ22 295 4-M20 8-φ22 298.4 2-M20 6-22
250  10'' 70 350 4-M20 8-φ22 355 4-M24 8-φ26 361.9 4-M22 8-25
300  12'' 76 400 4-M20 8-φ22 410 4-M24 8-φ26 431.8 4-M22 8-25
350  14'' 76 460 6-M20 10-φ22 470 6-M24 10-φ26 476.2 4-M27 8-29
400  16'' 89 515 6-M24 10-φ26 525 6-M27 10-φ30 539.7 6-M27 10-29
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
