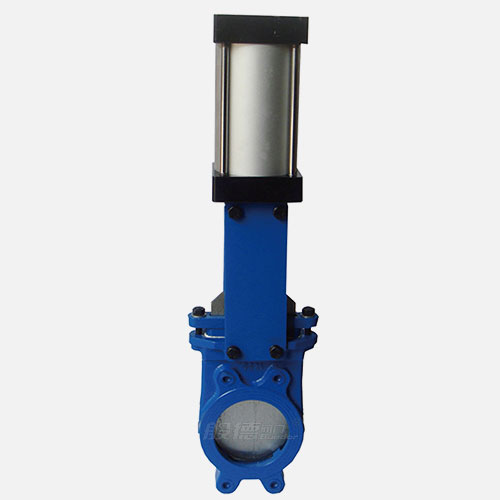

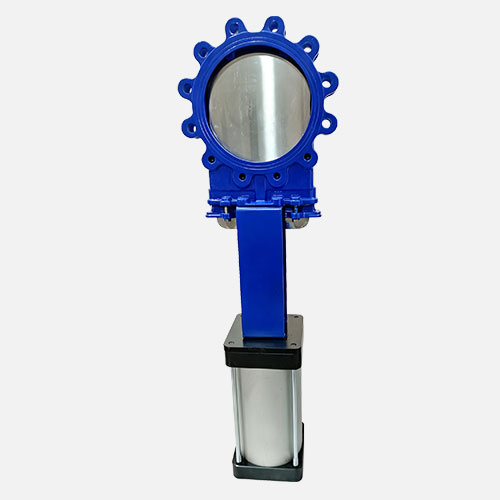

PZ673X气动刀闸阀

【产品型号】: PZ673X-10C

【通 径】: DN50-DN300

【公称压力】: PN10

【适用温度】: 0℃~80℃

【适用介质】: 糖浆、纸浆、污水、煤浆、灰、渣水混合物

【阀体材质】: WCB

咨询热线:

13821179269(微信同号)
首页 > 产品 > 闸阀 > 刀闸阀
更新时间:2021-03-12 14:10:31

产品优点

  • 阀体精密铸造

    阀体全部为,二次抛丸处理、外观精细,无沙眼、每批铸件都有炉号标志,方便生产跟踪

  • 闸板磨平抛光处理

    进行3次磨平、5次抛光、确保闸板与阀体紧密结合,保证其密封性。

  • 阀杆加装轴承不易变形

    阀杆加装轴承,并带安全防尘罩,保护轴承,减少摩擦力,阀杆不易变形,增加使用寿命

  • 上填料密封严实

    上填料采取PTFE外包橡胶形式密封,可以增加弹性,降低上密封漏现象

  • 阀座不易脱落

    阀座U型密封圈添加钢丝,确保阀座与阀体的连接,不易脱落

  • 双层压力检测

    每台阀门出厂均按照国家标准做壳体、密封双层压力检测

  • 阀体用粉沫环氧树脂静电涂装

    阀体采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈,并可用于污水系统

  • IP67级气动执行器

    气动执行器防护等级达到IP67

产品介绍

刀闸阀又称刀型闸阀、浆液阀、泥浆阀,它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质;闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间,工作压力低,使用寿命长,维护简单。

产品参数

PZ673X气动刀闸阀
执行标准 名称 设计及制造 结构长度 试压标准 连接法兰尺寸
参照标准 JB/T 8691-2013
MSS SP-81
GB/T 12221-2005
MSS SP-81
GB/T 13927-2008 GB/T 9113-2010
DIN EN 1092-1
ASME B16.5

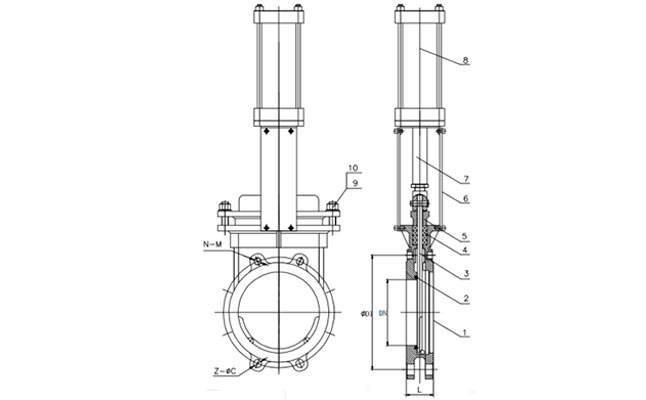

主要零部件信息 名称 1-阀体 2-阀座密封 3-阀板 7-阀杆 8-气动执行器
材质及说明 铸钢WCB EPDM 304 2Cr13 组件
尺寸信息 公称尺寸   PN10 PN16 150LB
DN NPS(英寸) L D1 N-M Z-φC D1 N-M Z-φC D1 N-UNC Z-φC
50  2'' 48 125 2-M16 2-φ18 125 2-M16 2-φ18 120.7 2-UNC5/8-11 2-φ19
65  2  1/2'' 48 145 2-M16 2-φ18 145 2-M16 2-φ18 139.7 2-UNC5/8-11 2-φ19
80  3'' 51 160 2-M16 2-φ18 160 2-M16 2-φ18 152.4 2-UNC5/8-11 2-φ19
100  4'' 51 180 2-M16 2-φ18 180 2-M16 2-φ18 190.5 2-UNC5/8-11 2-φ19
125  5'' 57 210 2-M16 2-φ18 210 2-M16 2-φ18 215.9 2-UNC3/4-10 2-φ22
150  6'' 57 240 2-M20 2-φ22 240 2-M20 2-φ22 241.3 2-UNC3/4-10 2-φ22
200  8'' 70 295 2-M20 2-φ22 295 2-M20 2-φ22 298.5 2-UNC3/4-10 2-φ22
250  10'' 70 350 4-M20 2-φ22 355 4-M24 2-φ26 362 4-UNC7/8-9 2-φ25
300  12'' 76 400 4-M20 2-φ22 410 4-M24 2-φ26 431.8 4-UNC7/8-9 2-φ25
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
