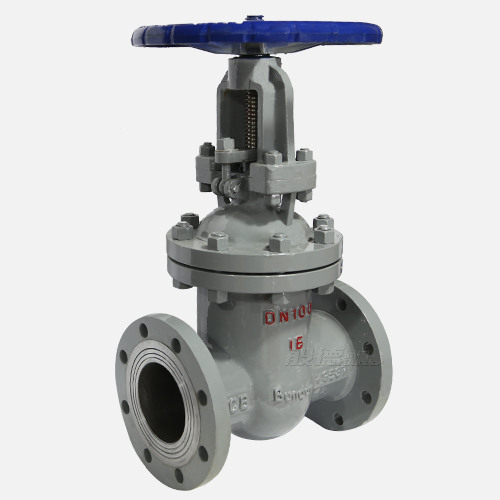

Z41H-16C铸钢闸阀

【产品型号】: Z41H-16/25/40/63C

【通 径】: DN25-DN600

【公称压力】: PN16/25/40/63

【适用温度】: -29℃~425℃

【适用介质】: 水、蒸汽、油品

【阀体材质】: WCB

咨询热线:

13821179269(微信同号)
更新时间:2021-10-19 16:23:41

产品优点

  • 精密铸造阀体,外观精细无沙眼

    阀体全部为精密铸造阀体,材质WCB达标、外观精细,无沙眼、每批铸件都有炉号标志,方便生产跟踪 、保材质检验。

  • 外观加工后进行2次抛丸,更美观

    内件数控车床加工,外观加工后进行2次抛丸,外观美观。

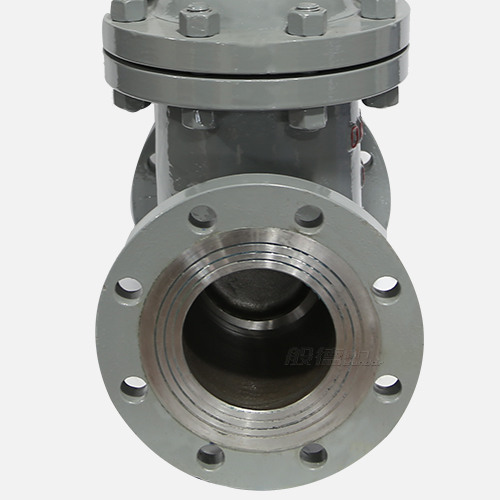

  • 阀座耐磨性强

    阀座cr系+堆焊507钼,增加阀座耐磨性。

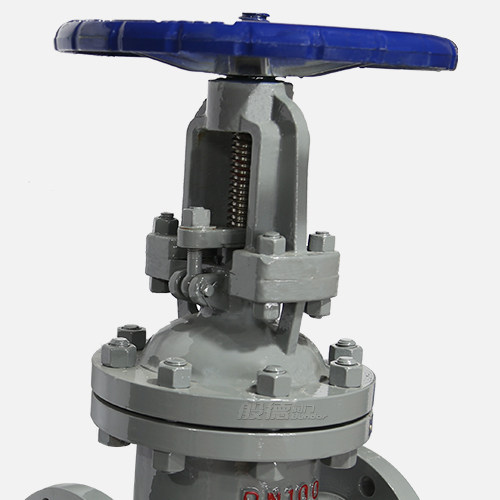

  • 阀盖阀杆倒密封处理,防止外漏

    阀盖和阀杆接触的地方做倒密封处理,防止外漏。

  • 阀杆旋风铣加工,避免弯曲变形

    阀杆采用旋风铣加工,避免阀杆弯曲导致开关困难。

  • 阀门出厂前进行压力测试

    每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

  • 层层质检,保证品质

    从毛坯到成品包装出厂每个环节层层质检。

产品介绍

Z41H铸钢闸阀是般德阀门生产设计的一款以铸钢为阀体材质的闸阀,铸钢的优点是有更大的设计灵活性和可变性、提高整体结构强度和大范围的重量变化。在阀门采购中说到铸钢闸阀通常就是指WCB牌号的碳钢闸阀,因为在早期的时候钢制铸件没有像现在这样丰富,说到铸钢闸阀只有WCB这个材料好选,时间久了默认铸钢闸阀就是WCB碳钢闸阀,WCB碳钢闸阀也是历史悠久,使用广泛的阀门结构形式之一。可广泛用于自来水、污水、建筑、石油、化工、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。

产品参数

Z41H-16C铸钢闸阀

Z41H铸钢闸阀参数信息

阀门执行标准 名称 设计及制造 结构长度 试压标准 连接法兰尺寸
参照标准 GB/T 12234-2008 GB/T 12221-2005 JB/T 9092-1999 GB/T 9113-2010
主要零部件信息 名称 1-阀体 2-阀座密封 3-阀板 4-阀杆 5-手轮
材质 铸钢WCB Cr系不锈钢+507钼 WCB+2Cr13 2Cr13 DI
尺寸信息 公称尺寸 PN16 PN25 PN40 PN63
DN NPS(英寸) L ΦA ΦB ΦC L ΦA ΦB ΦC L ΦA ΦB ΦC L ΦA ΦB ΦC
25 1'' 160 115 85 65 160 115 85 65 160 115 85 65 210 135 100 78
32 1  1/4'' 180 135 100 78 180 135 100 78 180 135 100 78 230 150 110 82
40 1  1/2'' 200 145 110 85 200 145 110 85 200 145 110 85 240 165 125 96
50 2'' 250 160 125 100 250 160 125 100 250 160 125 100 250 175 135 105
65 2  1/2'' 265 180 145 120 265 180 145 120 280 180 145 120 280 200 160 130
80 3'' 280 195 160 135 280 195 160 135 310 195 160 135 310 210 170 140
100 4'' 300 215 180 155 300 230 190 160 350 230 190 160 350 250 200 168
125 5'' 325 245 210 185 325 270 220 188 400 270 220 188 400 296 240 202
150 6'' 350 280 240 210 350 300 250 218 450 300 250 218 450 340 280 240
200 8'' 400 335 295 265 400 360 310 278 550 375 320 282 550 405 345 300
250 10'' 450 405 355 320 450 425 370 332 650 445 385 345 650 470 400 352
300 12'' 500 460 410 375 500 485 430 390 750 510 450 408 750 530 460 412
350 14'' 550 520 470 435 550 550 490 448 850 570 510 465 850 595 525 475
400 16'' 600 580 525 485 600 610 550 505 950 655 585 535 950 970 585 525
450 18'' 650 640 585 545 650 660 600 555 1050 680 610 560 1050 715 630 570
500 20'' 700 705 650 608 700 730 660 610 1150 755 670 612 1150 800 705 640
600 24'' 800 840 770 718 800 840 770 718 1350 890 795 730 1350 930 820 750
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
