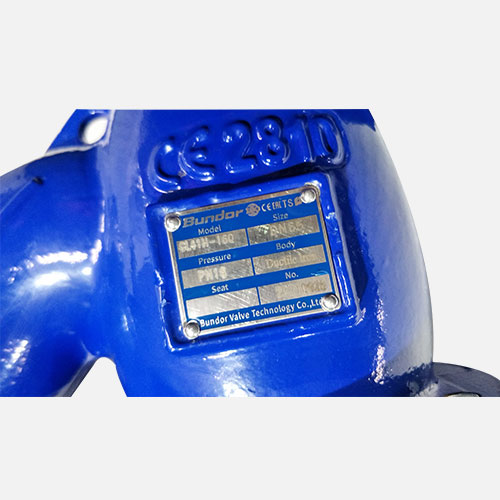

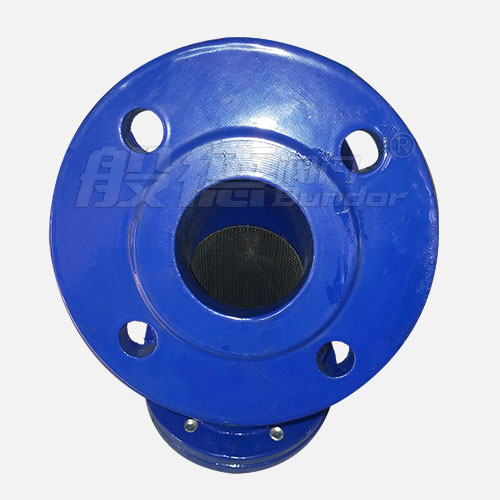

法兰过滤器GL41H-16Q

【产品型号】: GL41H-16Q

【通 径】: DN15-DN600

【公称压力】: PN16

【适用温度】: -10~200°C

【适用介质】: 水、油品、蒸汽、海水、污水

【阀体材质】: 球墨铸铁DI

咨询热线:

13821179269(微信同号)
更新时间:2021-10-22 14:02:29

产品优点

  • QT450-10材质阀体和阀盖

    阀体和阀盖采用QT450-10材料、球化率3级以上、保化验,机械性能完全达标 。

  • 304不锈钢滤网,可定制

    滤网采用304钢板冲孔、卷制、点焊,滤网目数可根据客户要求定制,DN200及以上口径具有加强筋结构设计,滤网强度高,具有耐冲刷、耐腐蚀特性。

  • 石墨材质密封垫

    中口密封垫采用石墨材质,耐高温,使用寿命长。

  • 流线型设计,流阻低

    过滤器采用全通经形式,流线型设计,降低过滤器的流体阻力系数。滤网直径和长度尺寸加大,增大了滤网的有效过滤面积,降低压力损失。

  • 中腔加大,减小压力损失

    中腔加大,滤网与阀体内壁间的环流面积大于流道面积的一半,有效提高了滤网后部网孔的利用率,减小压力损失。

  • 排污孔位置设计使排污更彻底

    排污孔位置设计在阀盖低端使排污更彻底,同时加大了排污孔尺寸,提高了排污效率。

  • 阀体内外采用粉沫环氧树脂静电涂装

    阀体内外采用粉沫环氧树脂静电涂装,在附着力提高的同时有效防止阀体与介质接触造成的腐蚀与生锈,提升产品使用寿命1.5倍、喷涂厚度250um以上。

产品介绍

法兰过滤器一般在减压阀、泄压阀、定水位阀等设备的进口端安装,用来清除介质中的杂质,以保护阀门及设备的正常使用。该产品的优点结构先进,阻力小,排污方便。广泛用于石油化工、水利、排污等行业以及一般工业中。般德法兰Y型过滤器GL41H-16Q产品配置:法兰连接,DI阀体,304滤网。

产品参数

法兰过滤器GL41H-16Q
执行标准 设计及制造 结构长标准 试压标准 法兰尺寸
参照标准 GB/T 14382 GB/T 12221
DIN 3202 F1
GB/T 14382 GB/T 9113
 DIN EN1092
公称尺寸 L PN16
DN NPS(英寸) ΦA ΦB ΦC n-d
15 1/2'' 130 95 65 46 4-14
20 3/4'' 150 105 75 56 4-14
25 1'' 160 115 85 65 4-14
32 1  1/4'' 180 140 100 76 4-18
40 1  1/2'' 200 150 110 84 4-18
50 2'' 230 165 125 99 4-18
65 2  1/2'' 290 185 145 118 4-18
80 3'' 310 200 160 132 8-18
100 4'' 350 220 180 156 8-18
125 5'' 400 250 210 184 8-18
150 6'' 480 285 240 211 8-22
200 8'' 600 340 295 266 12-22
250 10'' 730 405 355 319 12-26
300 12'' 850 460 410 370 12-26
350 14'' 980 520 470 429 16-26
400 16'' 1100 580 525 480 16-30
450 18'' 1200 640 585 548 20-30
500 20'' 1250 715 650 609 20-33
600 24'' 1450 840 770 720 20-36
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
