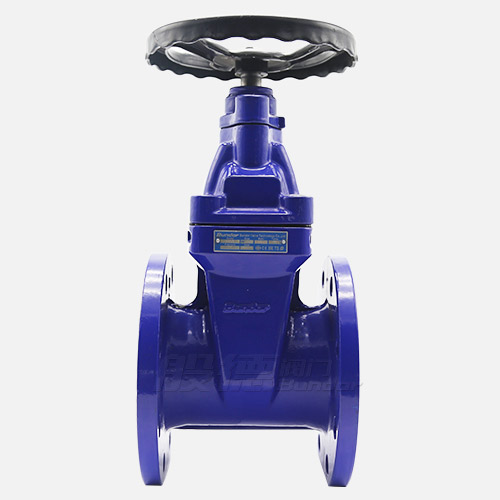

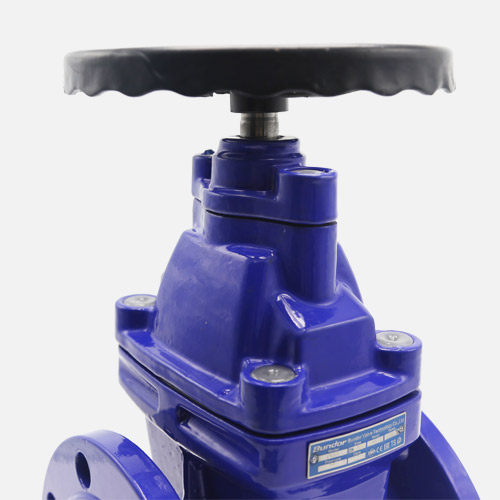

软密封闸阀Z45X-16Q

【产品型号】: Z45X-16Q

【通 径】: DN50-1200

【公称压力】: PN16

【适用温度】: -20~120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

咨询热线:

13821179269(微信同号)
更新时间:2022-03-01 17:04:23

产品优点

  • 球墨铸铁精密铸造,不易拉裂、冻裂

    阀体采用球墨铸铁材料进行精密铸造,不易拉裂、冻裂;不会因运输、碰撞、安装而造成断裂等现象。

  • 特殊工艺喷涂阀体,有效防止腐蚀生锈

    阀体内外采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈,并可用于污水系统。

  • 阀板由EPDM橡胶整体包覆,密封性能稳定

    阀板采用EPDM橡胶进行整体包覆,且橡胶与球墨铸铁闸板连接牢靠,不易脱落及弹性记忆佳,从而保证阀门密封性能稳定。

  • 三“O”型环密封圈设计,开关阻力小

    阀杆为2Cr13材料并采用三“O”型环密封圈设计。可减少开关时的摩擦阻力,避免介质外漏及可以不停水施工更换密封圈。

  • 黄铜材料的阀杆螺母,开关更顺畅

    阀杆螺母和定位装置采用黄铜材料,开关更顺畅,避免操作过程中出现的卡阻现象。

  • 层层质检,保证产品品质

    从毛坯到成品包装出厂每个环节层层质检。

产品介绍

软密封闸阀Z45X-16Q是般德阀门生产的弹性座软密封闸阀,利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象。软密封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体通畅无阻。可广泛用于自来水,污水,建筑,轻纺,电力,船舶,冶金,能源系统能流体管线上作为调节和截流装置使用。

产品参数

软密封闸阀Z45X-16Q

软密封闸阀Z45X-16Q参数信息

阀门执行标准 名称 设计及制造 结构长度 试压标准 连接法兰尺寸
参照标准 DIN 3352 DIN 3202 DIN 3230 DIN EN 1092
主要零部件信息 名称 1-阀体 2-阀座密封 3-阀瓣 4-阀轴 5-手轮
材质 球墨铸铁DI EPDM 球墨铸铁DI+EPDM 2Cr13 DI
尺寸信息 公称尺寸 结构长度F4 PN16
DN NPS(英寸) L ΦA ΦB ΦC
50 2'' 150 165 125 102
65 2  1/2'' 170 185 145 122
80 3'' 180 200 160 138
100 4'' 190 220 180 158
125 5'' 200 250 210 188
150 6'' 210 285 240 212
200 8'' 230 340 295 268
250 10'' 250 405 355 320
300 12'' 270 460 410 378
350 14'' 290 520 470 438
400 16'' 310 580 525 490
450 18'' 330 640 585 550
500 20'' 350 715 650 610
600 24'' 390 840 770 725
700 28'' 430 910 840 795
800 32'' 470 1025 950 900
900 36'' 510 1125 1050 1000
1000 40'' 550 1255 1170 1115
1200 48'' 630 1485 1390 1330
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
