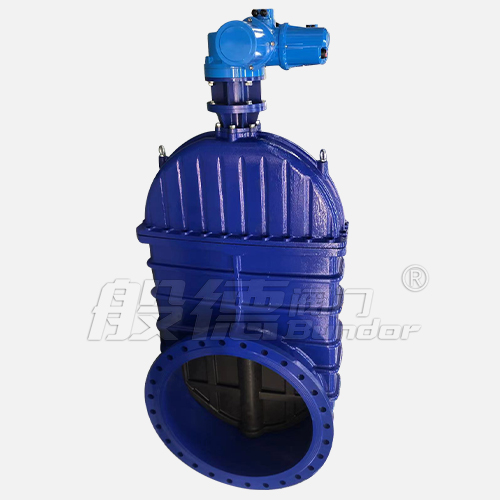

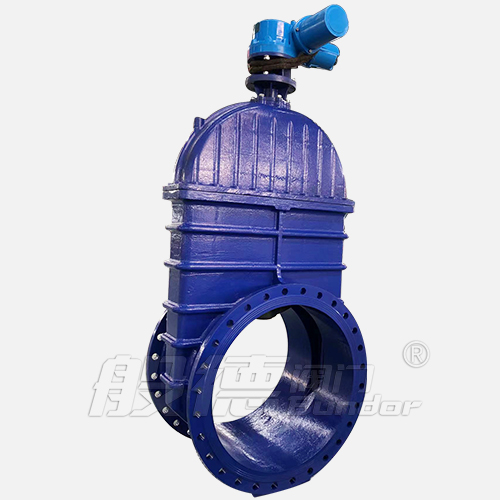

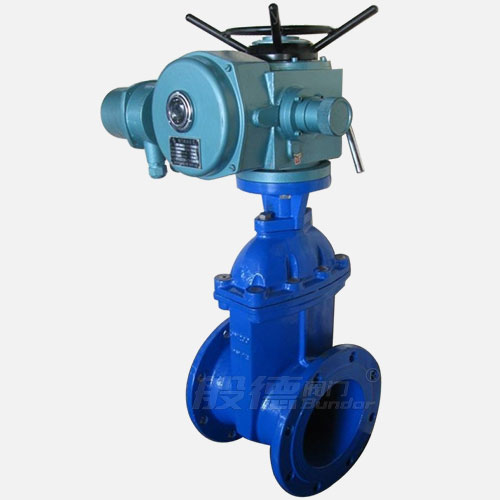

Z945X电动软密封闸阀

【产品型号】: Z945X-16/150LBQ

【通 径】: DN50-DN1200

【公称压力】: PN16/150LB

【适用温度】: 0~80℃

【适用介质】: 水、汽、油品等

【阀体材质】: DI

咨询热线:

13821179269(微信同号)
更新时间:2022-09-21 10:53:52

产品优点

  • 球铁材质阀体

    阀体采用QT450-10材质,球化率不低于3级、抗拉强度450Mpa,延展率大于10%,不易拉裂、冻裂;

  • 阀体内外喷涂

    阀体内外采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈,并可用于污水系统;

  • 阀板整体包胶

    阀板采用EPDM橡胶进行整体包覆,含胶量达到50%,橡胶与球墨铸铁闸板连接牢靠,不易脱落从而保证阀门密封性能稳定;

  • 阀杆处不外漏

    阀杆为2Cr13材料并采用三“O”型环密封圈设计,可减少开关时的摩擦阻力,避免介质外漏;

  • 开关顺畅无卡阻

    阀杆螺母和定位装置采用黄铜材料,开关更顺畅,避免操作过程中出现的卡阻现象;

  • IP65防护等级

    电动执行器防护等级达到IP65;

产品介绍

电动软密封闸阀采用上装式结构,在高压、大口径条件下减少了阀体自身的连接螺栓,增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响;克服了一般闸阀密封性差,弹性疲乏,易生锈等缺陷。软密封闸阀利用弹性闸板产生微量变形的补偿作用,达到良好的密封效果,该阀具有开关轻巧,密封可靠,弹性记忆佳及使用寿命长等显著优点。

产品参数

Z945X电动软密封闸阀
执行标准 名称 设计及制造 结构长度 试压标准 侧法兰尺寸
参照标准 CJ/T 216
ANSI C515
GB/T 12221
ASME B16.10
CJ/T 216
API 598
GB/T 17241.6
ASME B16.1
主要零部件信息 名称 1-阀体 2-阀板 3-阀轴 4-电动执行器
材质及说明 DI DI+EPDM 2Cr13 组件

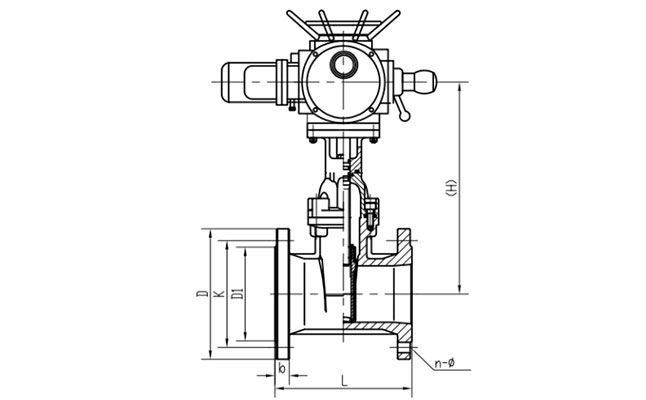

尺寸信息 公称尺寸   PN16 150LB
DN NPS(英寸) L K n-φ K n-φ
50  2'' 178 125 4-19 120.7 4-19
65  2  1/2'' 190 145 4-19 139.7 4-19
80  3'' 203 160 8-19 152.4 4-19
100  4'' 229 180 8-19 190.5 8-19
125  5'' 254 210 8-19 215.9 8-22
150  6'' 267 240 8-23 241.3 8-22
200  8'' 292 295 12-23 298.5 8-22
250  10'' 330 355 12-26 362 12-25
300  12'' 356 410 12-26 431.8 12-25
350  14'' 381 470 16-26 476.3 12-29
400  16'' 406 525 16-30 539.8 16-29
450  18'' 432 585 20-30 577.9 16-32
500  20'' 457 650 20-34 635 20-32
600  24'' 508 770 20-37 749.3 20-35
700  28'' 610 840 24-37
800  32'' 660 950 24-40
900  36'' 711 1050 28-40
1000  40'' 811 1170 28-43
1200  48'' 1015 1390 32-49
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
