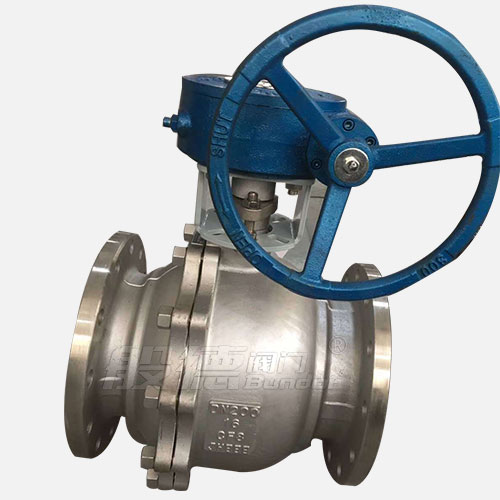

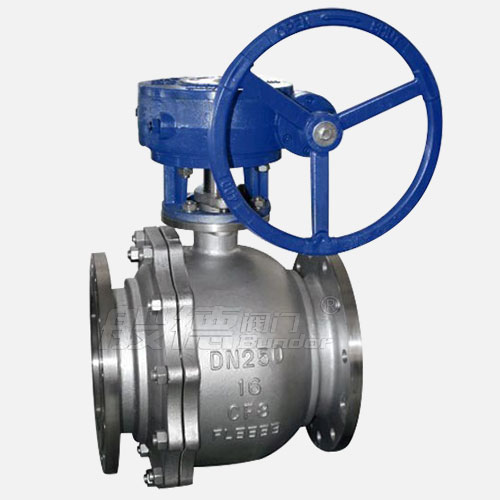

Q341F-16P不锈钢蜗轮球阀

【产品型号】: Q341F-16P

【通径】: DN50-DN300

【公称压力】: PN16/150LB/10K

【适用温度】: -20℃～150℃

【适用介质】: 水、气、油品等

【阀体材质】: CF8

应用领域：

市政建设水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 球阀

更新时间：2021-04-20 16:24:07

产品介绍

产品优点

精密铸造阀体

阀体为精密铸造阀体，二次抛丸处理、外观精细，无沙眼；
精密数控机床加工

内件采用精密数控机床加工，保证精度；
不锈钢304球体

球体为不锈钢304球；
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

产品介绍

蜗轮球阀在管路中主要用来做切断、分配和改变介质的流动方向；球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

产品参数

Q341F-16P不锈钢蜗轮球阀

相关产品

执行标准	名称	设计及制造	结构长度		试压标准		法兰标准
执行标准	参照标准	GB/T 12237 ANSI B16.34	GB/T 12221 ANSI B16.10		GB/T 13927 API 598		JB/T 79 ANSI B16.5
主要零部件信息	名称	1-阀体	2-阀座密封		3-球体	8-阀杆	12-蜗轮
主要零部件信息	材质及说明	CF8	PTFE		304	304	组件
尺寸信息	SIZE		PN16			150LB
	DN	NPS	L	ΦO	ΦC	L	ΦO	ΦC
	50	2''	200	160	125	178	152	120.5
	65	2 1/2''	220	180	145	190	178	139.5
	80	3''	250	195	160	203	190	152.5
	100	4''	280	215	180	229	229	190.5
	125	5''	320	245	210	356	254	216
	150	6''	360	280	240	394	279	241.5
	200	8''	400	335	295	457	343	298.5
	250	10''	450	405	355	533	406	362
	300	12''	620	460	410	610	482.6	431.8

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
