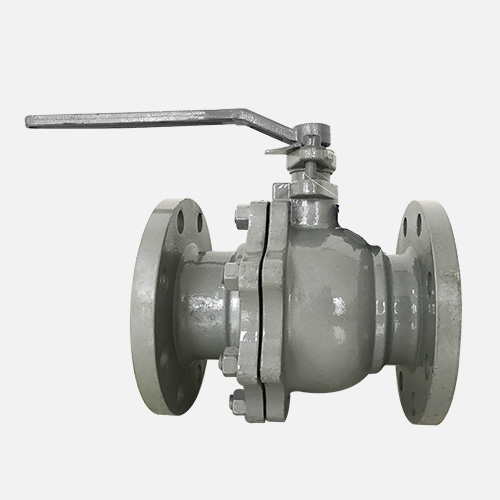

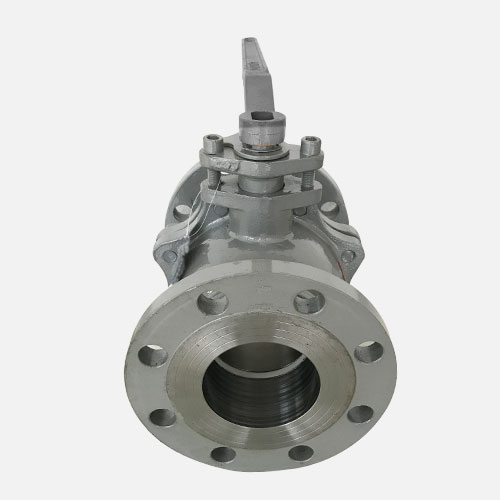

Q41F铸钢球阀

【产品型号】: Q41F-16/25/40/63C

【通径】: DN25-DN250

【公称压力】: PN16/25/40/63

【适用温度】: -29℃～180℃

【适用介质】: 水、蒸汽、油品

【阀体材质】: 铸钢

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 球阀

更新时间：2017-11-14 11:38:02

产品介绍

产品优点

阀体精密铸造

阀体全部为精密铸造阀体，二次抛丸处理、外观精细，无沙眼、每批铸件都有炉号标志，方便生产跟踪
重量大

同等口径重量重于其他厂家
实心球体

球体为实心球体不锈钢材质，增强耐磨性
标准试压

每台阀门出厂均按照国家标准做壳体、密封双层压力检测
层层质检

从毛坯到成品包装出厂每个环节层层质检

产品介绍

般德阀门品牌产品铸钢球阀Q41F-16/25/40/63C产品配置：阀体：WCB 球体：不锈钢实心球密封：PTFE。本阀门适用于市政建设、水利工程、电力、给排水、水处理、石油等工况环境。

产品参数

Q41F铸钢球阀

相关产品

执行标准	名称	设计及制造		结构长度			试压标准		法兰标准
执行标准	参照标准	GB/T 12237-2007		GB/T 12221-2005			GB/T 13927-2008		GB/T 9113-2010
主要零部件信息	名称	1-阀体	2-阀座密封圈	3-球体	4-阀盖		5-阀杆		6-手柄
主要零部件信息	材质及说明	WCB	PTFE	不锈钢	WCB		201		201
尺寸信息	SIZE		PN16				PN25
	DN	NPS	L	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC
	25	1''	150	115	85	68	150	115	85	68
	32	1 1/4''	165	140	100	78	165	140	100	78
	40	1 1/2''	180	150	110	88	180	150	110	88
	50	2''	200	165	125	102	200	165	125	102
	65	2 1/2''	220	185	145	122	220	185	145	122
	80	3''	250	200	160	138	250	200	160	138
	100	4''	280	220	180	158	280	235	190	162
	125	5''	320	250	210	188	320	270	220	188
	150	6''	360	285	240	212	360	300	250	218
	200	8''	400	340	295	268	400	360	310	278
	250	10''	450	405	355	320	450	425	370	335

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
