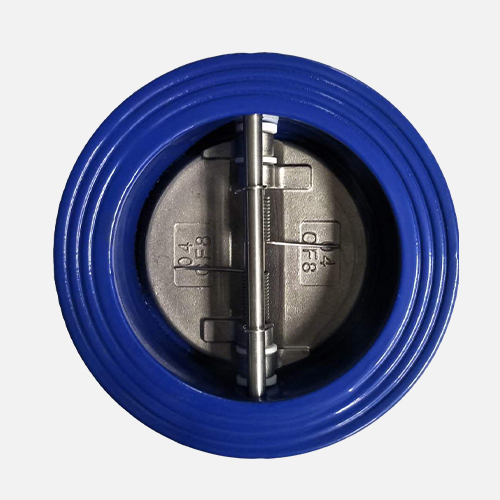

DH77X-16Q蝶式止回阀

【产品型号】: DH77X-16Q

【通径】: DN50-DN300

【公称压力】: PN6/10/16

【适用温度】: -20℃～120℃

【适用介质】: 清水及中性液体

【阀体材质】: QT450-10

应用领域：

市政建设水处理给排水水利工程

我要咨询

 首页 > > 止回阀

更新时间： 2026-06-11 15:02:12

产品介绍

产品优点

密封面光洁平整

蝶板、阀体密封面全部经过研磨，光洁度和平面度得到有效保证。
静压零泄漏

每台阀门都做压力试验，保证所有产品均能达到静压零泄露。
阀体内腔橡胶不易脱落

阀体内腔橡胶采用先进的硫化工艺，保证橡胶与阀体的结合强度大于1.732MPa,可以有效避免阀座在使用过程中脱落。

产品介绍

般德DH77X球铁蝶式止回阀，产品配置：球铁体，CF8阀瓣，304弹簧，304轴，304弹簧，EPDM硫化阀座。该产品主要应用于给排水、水处理、水利工程等领域。

产品参数

DH77X-16Q蝶式止回阀

相关产品

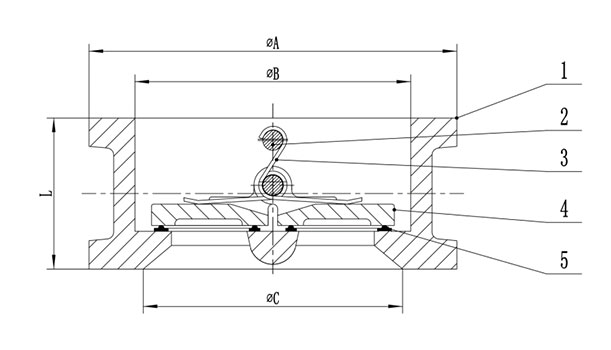

DH77X球铁蝶式止回阀参数信息

执行标准	名称	设计与制造		结构长度		试压标准
执行标准	参照标准	JB/T 8937		GB/T 12221		GB/T 13927
零部件信息	名称	1-阀体	2-轴	3-弹簧	4-阀瓣	5-阀座
零部件信息	材质	DI	304	304	CF8	EPDM
尺寸信息	公称尺寸		L	ΦA	ΦB	ΦC
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC
	50	2"	43	101	60.5	57
	65	2 1/2"	46	118	73.5	70
	80	3"	64	132	89	86
	100	4"	64	162	114.5	106.5
	125	5"	70	193	141.5	120
	150	6"	76	219	168	156.5
	200	8"	89	272	219	210
	250	10"	114	328	265	265
	300	12"	114	378	310	300

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
