精密铸造阀体
阀体为精密铸造阀体，材质WCB达标、外观精细；
-
一体式设计
阀轴与阀板一体式设计，启闭灵活、密封可靠；
-
耐腐蚀
阀门各部件全部包衬氟塑料，确保耐腐蚀性；
-
多种选择
衬里材料有多种选择，可适用各种介质；
-
环氧树脂喷涂
外观采用环氧树脂喷涂，喷涂厚度达到250μm；
-
试压检测
每台阀门出厂前均按标准试压检测。
-
-
-
产品优点
产品介绍
H41F46型衬氟止回阀，是一种自动防腐阀门，其通过介质自身流动驱动阀瓣启闭，阻止流体逆向流动，阀体采用衬氟工艺增强耐腐蚀性能，安装方式为水平式，通过垂直升降运动实现密封。广泛应用于石油、化工、电站、制药、冶金等多种行业。
产品参数
| 名称 | 设计制造 | 结构长度 | 法兰连接 | 检验试压 |
| 参照标准 | HG/T 3704 | GB/T 12221 | HG/T 20592 | GB/T 13927 |
| SIZE | PN10 | ||||||

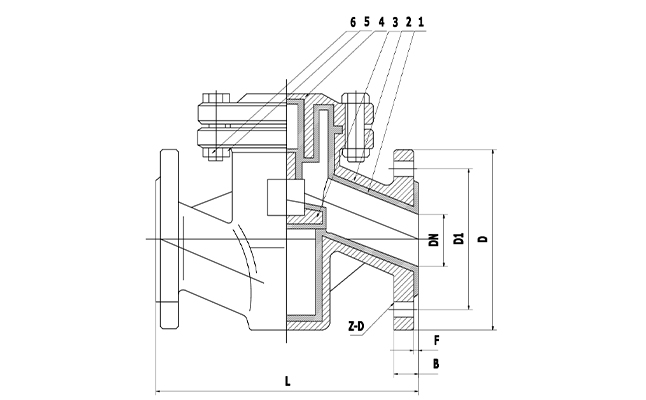

| DN | NPS | L | φD | φD1 | F | B | Z-d |
| 15 | 1/2'' | 130 | 95 | 65 | 3 | 15 | 4-14 |
| 20 | 3/4'' | 150 | 105 | 75 | 3 | 16 | 4-14 |
| 25 | 1'' | 160 | 115 | 85 | 3 | 16 | 4-14 |
| 32 | 1 1/4'' | 180 | 140 | 100 | 3 | 18 | 4-18 |
| 40 | 1 1/2'' | 200 | 150 | 110 | 3 | 18 | 4-18 |
| 50 | 2'' | 230 | 165 | 125 | 3 | 19 | 4-18 |
| 65 | 2 1/2'' | 290 | 185 | 145 | 3 | 20 | 8-18 |
| 80 | 3'' | 310 | 200 | 160 | 3 | 21 | 8-18 |
| 100 | 4'' | 350 | 220 | 180 | 3 | 22 | 8-18 |
| 125 | 5'' | 400 | 250 | 210 | 3 | 25 | 8-18 |
| 150 | 6'' | 480 | 285 | 240 | 3 | 26 | 8-22 |
| 200 | 8'' | 600 | 340 | 295 | 3 | 27 | 8-22 |
| 250 | 10'' | 650 | 395 | 350 | 4 | 29 | 12-22 |
