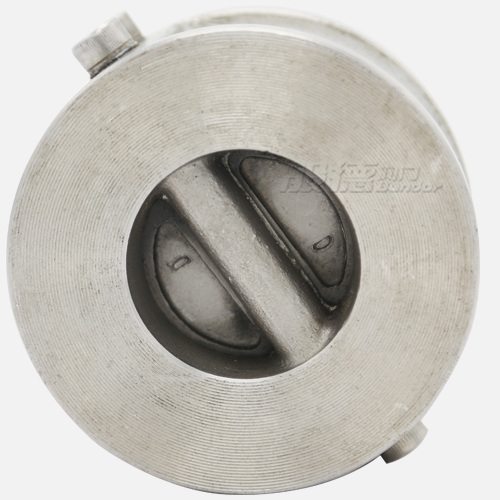

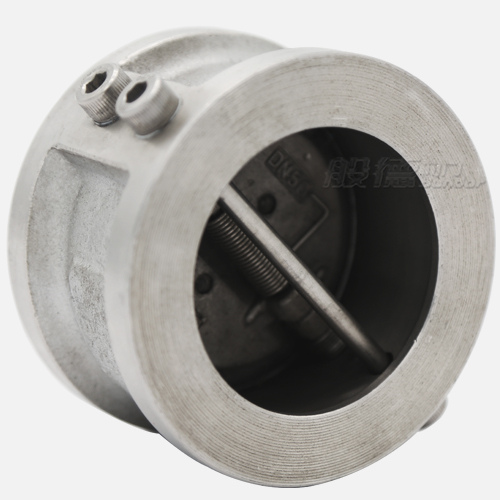

H76对夹止回阀

【产品型号】: H76X-16P

【通径】: DN40-DN600

【公称压力】: PN16

【适用温度】: 0~80℃

【适用介质】: 水/油品/蒸气/弱腐蚀性介质

【阀体材质】: 不锈钢304

应用领域：

市政建设水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 止回阀

更新时间：2021-10-19 17:28:06

产品介绍

产品优点

不锈钢材质保化验

所有不锈钢材质304/316等均保化验，带材质单。
蝶板密封性能好

蝶板做研磨处理、确保蝶板和阀体密封性。
硫化阀座，不脱落

阀座采用硫化工艺，避免橡胶脱落。
静压0泄露

所有产品均能达到静压0泄露。

产品介绍

H76X不锈钢对夹止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

产品参数

H76对夹止回阀

相关产品

H76X不锈钢对夹止回阀参数信息

阀门执行标准	名称	设计及制造		结构长度		试压标准
阀门执行标准	参照标准	JB/T 8937-2010		JB/T 8937-2010		GB/T 13927-2008

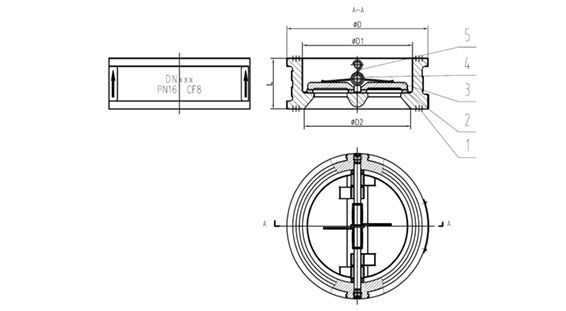

主要零部件信息	名称	1-阀体	2-阀座	3-阀板	4-阀轴	弹簧
主要零部件信息	材质及说明	不锈钢304	三元乙丙橡胶EPDM	304	304	304
尺寸信息	DN	NPS（英寸）	L	D	D1	D2
	40	1 1/2''	43	92	55	41
	50	2''	43	107	65.5	51
	65	2 1/2''	46	127	81	65
	80	3''	64	142	95	80
	100	4''	64	162	117.5	102
	125	5''	70	192	145.5	127
	150	6''	76	218	170.5	152
	200	8''	89	273	227.5	203
	250	10''	114	328	266	254
	300	12''	114	378	312	305
	350	14''	127	438	361	350
	400	16''	140	489	406	400
	450	18''	152	539	450	450
	500	20''	152	594	505	500
	600	24''	178	695	624	600

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
