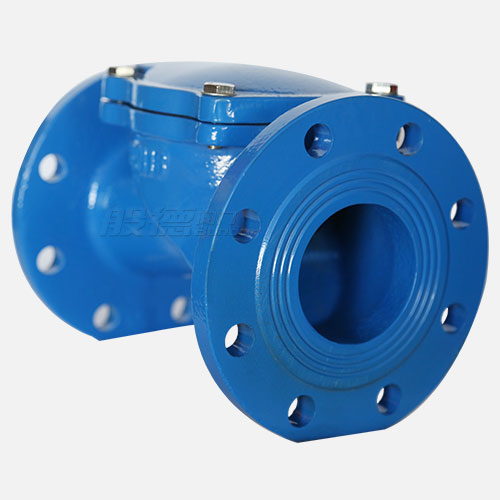

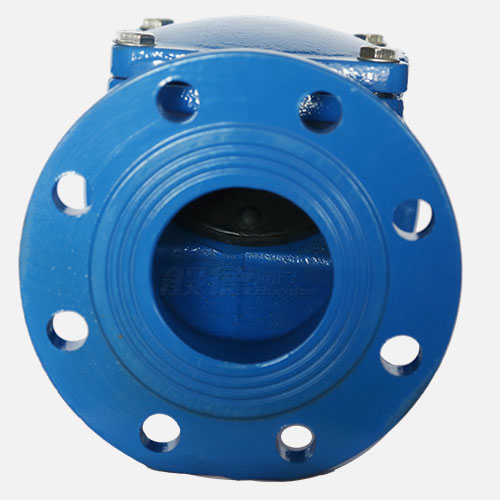

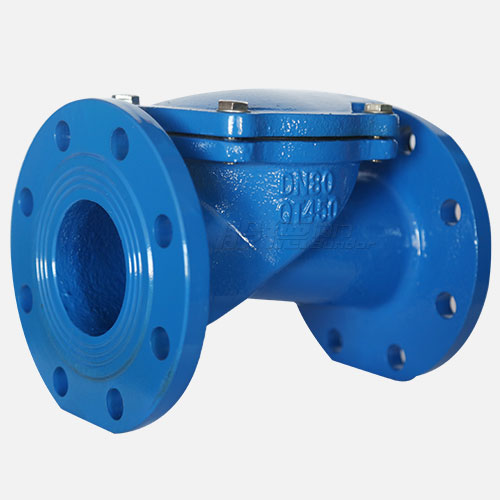

H44X橡胶瓣止回阀

【产品型号】: H44X-10/16Q

【通 径】: DN50-DN600

【公称压力】: PN10/16

【适用温度】: 0~80℃

【适用介质】: 水及弱腐蚀性流体

【阀体材质】: 球墨铸铁

咨询热线:

13821179269(微信同号)
更新时间:2017-11-13 14:33:59

产品优点

  • 阀体材质精密铸造

    阀体采用QT450-10材料进行精密铸造,抗拉强度450Mpa,延展率大于10%,不易拉裂、冻裂。

  • 阀体内外采用粉沫环氧树脂静电涂装

    阀体内外采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈、外观漂亮。

  • 橡胶瓣采用全流面积式设计

    橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,全流面积式设计,不易堆积杂物。

产品介绍

H44X橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。该阀门适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害;还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。

产品参数

H44X橡胶瓣止回阀

H44X橡胶瓣止回阀参数信息

阀门执行标准 名称 设计及制造 结构长度 试压标准 法兰标准
参照标准 GB/T 13932-2016 —— GB/T 13927-2008 GB/T 17241.6-2008

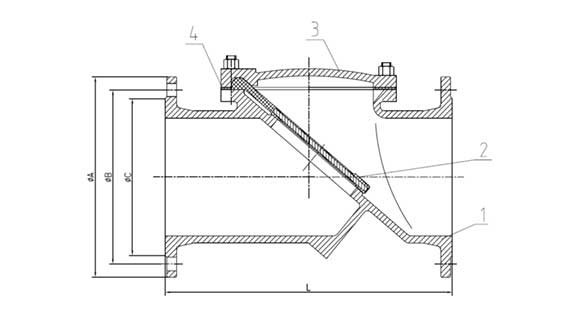

主要零部件信息 名称 1-阀体 2-阀瓣 3-阀盖 4-垫片
材质及说明 球墨铸铁DI 橡胶组合件 球墨铸铁DI 缠绕石墨钢带
尺寸信息 DN NPS(英寸) ΦA ΦB ΦC L
50 2'' 165 125 99 205
65 2  1/2'' 185 145 118 225
80 3'' 200 160 132 243
100 4'' 220 180 156 290
125 5'' 250 210 184 298
150 6'' 285 240 211 356
200 8'' 340 295 266 435
250 10'' 395 350 319 505
300 12'' 445 400 370 560
350 14'' 505 460 429 620
400 16'' 565 515 480 655
450 18'' 615 565 530 700
500 20'' 670 620 582 750
600 24'' 780 725 682 900
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
