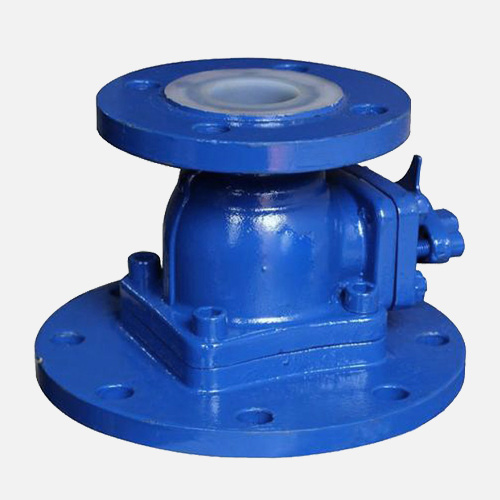

衬氟放料球阀

【产品型号】: FQ41F46-10C

【通径】: DN25-DN200

【公称压力】: PN10/16/150LB

【适用温度】: -20℃～150℃

【适用介质】: 腐蚀性介质

【阀体材质】: WCB+F46

应用领域：

市政建设化工石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 球阀

更新时间：2026-02-03 16:04:50

产品介绍

产品优点

精密铸造阀体

阀体为精密铸造阀体，材质WCB达标、外观精细；
一体式设计

阀轴与阀芯一体式设计，启闭灵活、密封可靠；
全包衬氟塑料

阀门各部件全部包衬氟塑料，确保耐腐蚀性；
衬里材料可选

衬里材料有多种选择，可适用各种介质；
环氧树脂喷涂

外观采用环氧树脂喷涂，喷涂厚度达到250μm；
出厂前试压检测

每台阀门出厂前均按标准试压检测。

产品介绍

FQ41F46衬氟放料球阀是采用FEP（F46）等氟塑料衬里的工业阀门，主要用于反应釜、储罐等容器底部排料。该阀门适用温度范围为-20℃～150℃，可输送王水、硫酸、盐酸、氢氟酸、强碱有机溶剂等腐蚀性介质，公称压力涵盖0.6-2.5MPa 。其结构采用变径法兰设计，左法兰尺寸比右法兰大一档，阀体采用熔模精密铸造工艺，过流部件全衬氟塑料，密封结构采用人字环形PTFE填料组合实现零泄漏。驱动方式支持手动、气动、电动操作。适用于化工、制药、石油等行业腐蚀性介质管路控制。

产品参数

相关产品

名称	设计制造	结构长度	法兰连接	检验试压
参照标准	GB/T 12237	GB/T 12221	HG/T 20592	GB/T 13927

名称	1-阀体	2-阀芯	3-密封	4-驱动
材质及说明	WCB+F46/PFA CF8+F46/PFA	WCB+F46/PFA CF8+F46/PFA	PTFE	手柄/蜗轮/电动/气动

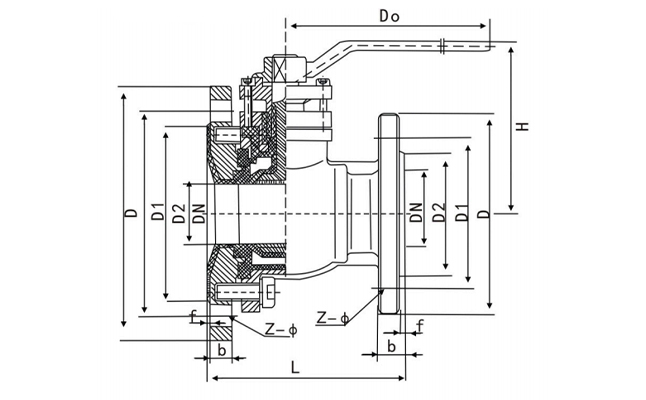

SIZE			PN10
DN	NPS	L	φD	φD1	f	Z-d
25/50	1''-2''	125	115/165	85/125	3/3	4-14/4-18
32/65	1 1/4''-2 1/2''	135	140/185	100/145	3/3	4-18/8-18
40/65	1 1/2''-2 1/2''	150	150/185	110/145	3/3	4-18/8-18
40/80	1 1/2''-3''	150	150/200	110/160	3/3	4-18/8-18
50/80	2''-3''	165	165/200	125/160	3/3	4-18/8-18
50/100	2''-4''	165	165/220	125/180	3/3	4-18/8-18
65/100	2 1/2''-4''	180	185/220	145/180	3/3	8-18/8-18
65/125	2 1/2''-5''	180	185/250	145/210	3/4	8-18/8-18
80/125	3''-5''	240	200/250	160/210	3/4	8-18/8-18
80/150	3''-6''	240	200/285	160/240	3/4	8-18/8-22
100/150	4''-6''	260	220/285	180/240	3/4	8-18/8-22
100/200	4''-8''	260	220/340	180/295	3/4	8-18/8-22

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
