不锈钢软密封闸阀Z41X-16P

【产品型号】: Z41X-16P

【通径】: DN50-300

【公称压力】: PN10/16/150LB

【适用温度】: -20～120℃

【适用介质】: 水

【阀体材质】: 不锈钢

应用领域：

市政建设水处理给排水水利工程

我要咨询

 首页 > > 软密封闸阀

更新时间： 2026-07-13 11:09:22

产品介绍

产品优点

阀体

阀体材质化学成分和力学性能符合国家标准，可提供材质报告；
阀板

阀板采用EPDM橡胶进行整体包覆，含胶量达到50%，且橡胶与闸板连接牢靠，不易脱落及弹性记忆佳，从而保证阀门密封性能稳定；
阀杆

阀杆为采用三“O”型环密封圈设计。可减少开关时的摩擦阻力，避免介质外漏及可以不停水施工更换密封圈；
螺母

阀杆螺母和定位装置采用黄铜材料，开关更顺畅，避免操作过程中出现的卡阻现象。

产品介绍

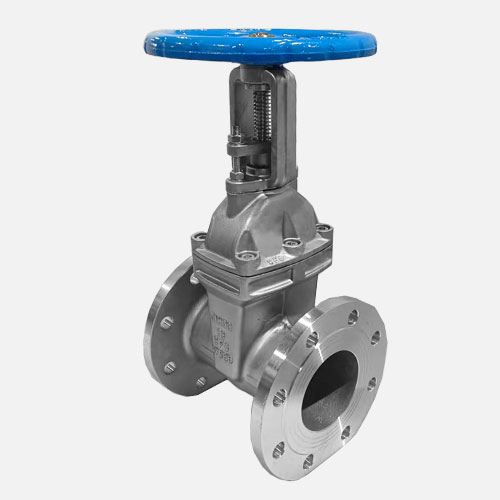

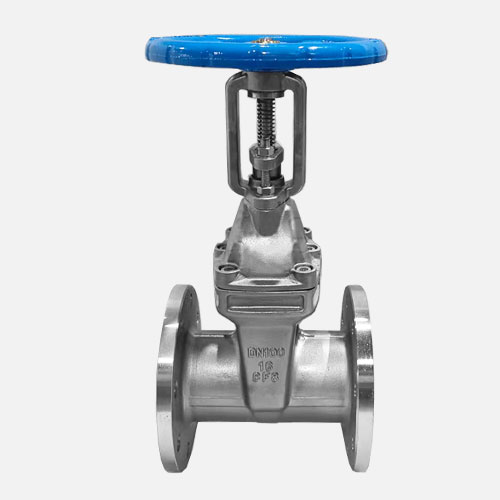

不锈钢软密封闸阀阀体、闸板选用不锈钢材质，抗锈蚀、耐酸碱介质。阀体内衬橡胶软密封，关闭后密封严实，不易渗漏，流道通畅阻力小。采用明杆 / 暗杆两种结构，启闭操作平稳，密封件可单独替换，后期维护成本低。适用温度、压力适中，适配给排水、食品、化工、水处理等防腐管道。可搭配手动、电动、气动执行器，满足自动化管路控制需求，洁净耐腐蚀，符合流体输送洁净工况使用标准。

产品参数

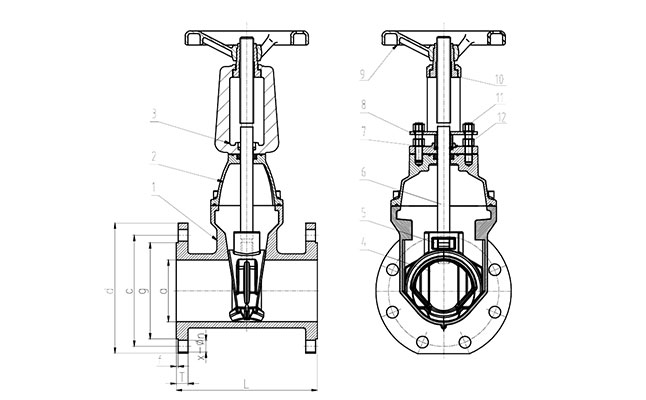

技术参数PN16
DN	L	a	d	c	x-n	T	f	g
50	178	50	165	125	4-19	16.5	2	99
80	203	80	200	160	8-19	19	3	132
100	229	100	220	180	8-19	20	3	156
150	267	150	285	240	8-23	20	3	211
200	292	200	340	295	12-23	20	3	266
250	330	250	400	355	12-28	25	3	319
300	356	300	455	410	12-28	28	4	370
