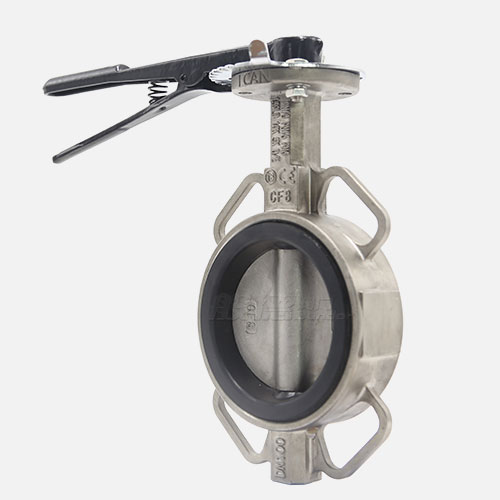

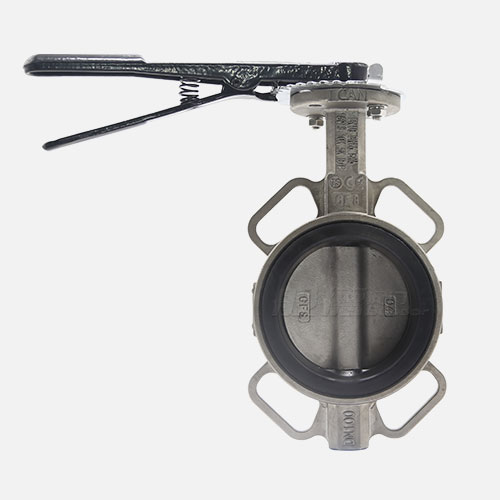

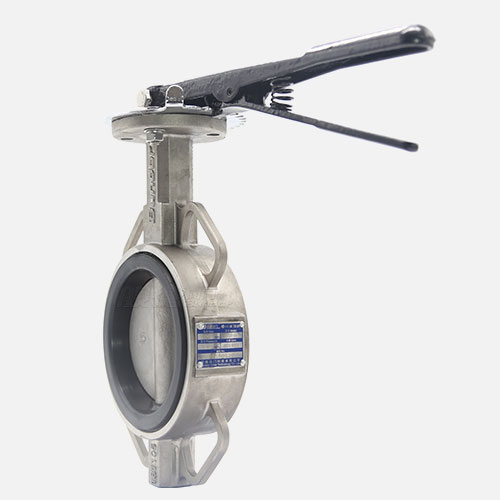

不锈钢对夹蝶阀D71X-16P

【产品型号】: D71X-10/16P

【通径】: DN50-DN150

【公称压力】: PN10/16

【适用温度】: 0----80°C

【适用介质】: 清水及中性液体

【阀体材质】: CF8

应用领域：

市政建设水处理给排水水利工程

新型蝶阀阀体专利：CN201520267217.9

防飞出阀杆专利：CN201822244366.X

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 手柄蝶阀

更新时间：2021-09-22 15:52:43

产品介绍

产品优点

高弹性阀座橡胶

阀座橡胶含胶率50%，经仿真启闭实验1万次以上，无泄漏。
阀体壁厚厚度达标

阀体壁厚满足GB 26640的要求，厚度达标，承压强度有保障。
不锈钢阀体适用更复杂工况

阀体采用不锈钢材质，强度更强，韧性更好，耐腐蚀性好，可应用于更复杂的工况，耐高低温性能更好。
不锈钢蝶板耐腐蚀

采用不锈钢碟板，耐腐蚀性能更好，更美观。
独立的二维码标识

每一台产品从配件到成品都有独立的二维码标识。通过扫码可以查询产品生产过程中每个阶段的检验结果，产品质量可追溯。
提供材质检验报告

所有般德的产品，均可提供主要零部件的材质检验报告。

产品介绍

般德不锈钢对夹蝶阀D71X-10/16P，产品配置：对夹不锈钢阀体，CF8板，SS420轴，EPDM阀座，球铁方孔手柄。广泛应用于给排水、水处理、水利工程等领域。

产品参数

不锈钢对夹蝶阀D71X-16P

相关产品

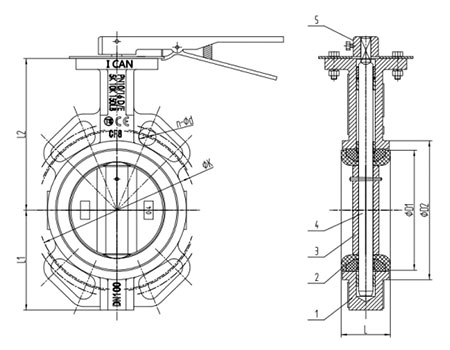

D71X-10/16P不锈钢对夹蝶阀参数信息

执行标准	名称	设计及制造		结构长度		试压标准		上法兰尺寸	侧法兰尺寸
	参照标准	GB/T 12238		GB/T 12221		GB/T 13927		ISO 5211	CL150、PN6/10/16、 5/10K、Table D/E
零部件信息	名称	1-阀体		2-阀座		3-蝶板		4-阀轴		5-手柄
	材质	CF8		EPDM		CF8		420		DI
尺寸信息	公称尺寸		L	L1	L2	ΦD1	ΦD2	PN 10		PN 16
	DN	NPS（英寸）						ΦK	n-Φd	ΦK	n-Φd
	50	2"	43	71	129	73.3	87.1	125	4-Φ18	125	4-Φ18
	65	2 1/2"	46	79	136	86	100.4	145	4-Φ18	145	4-Φ18
	80	3"	46	95	153	100.9	116	160	8-Φ18	160	8-Φ18
	100	4"	52	110	167	132	147.6	180	8-Φ18	180	8-Φ18
	125	5"	56	122	193	156	172	210	8-Φ18	210	8-Φ18
	150	6"	56	141	209	185.4	202	240	8-Φ22	240	8-Φ22

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体，蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装，增加了蝶阀的适用范围。

防飞出阀杆专利 CN201822244366.X

般德阀门专利防飞出阀杆结构，能防止因流体介质的压力太大导致阀杆脱离飞出，增加阀门的安全可靠性。
