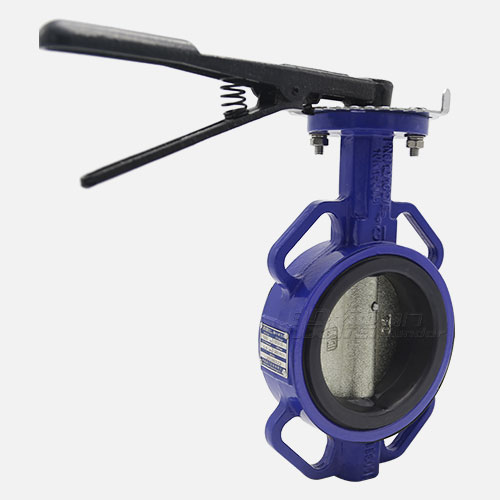

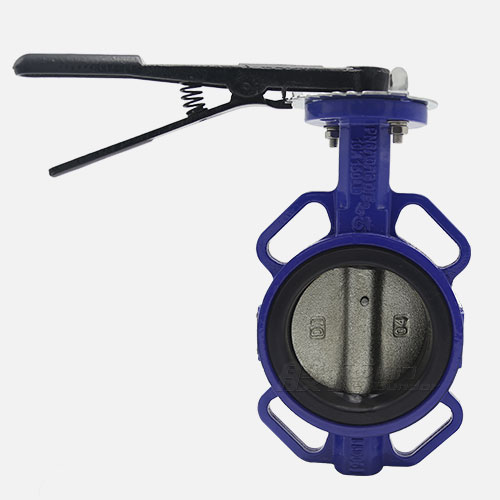

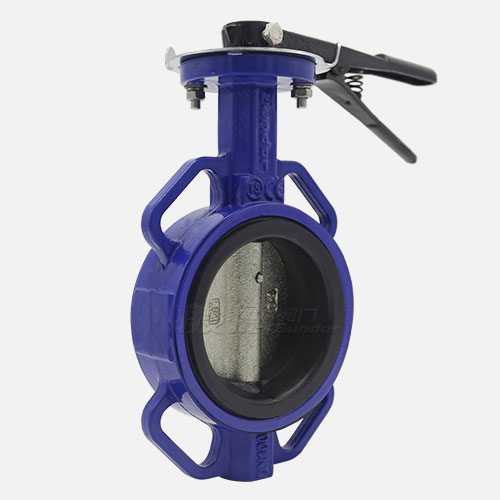

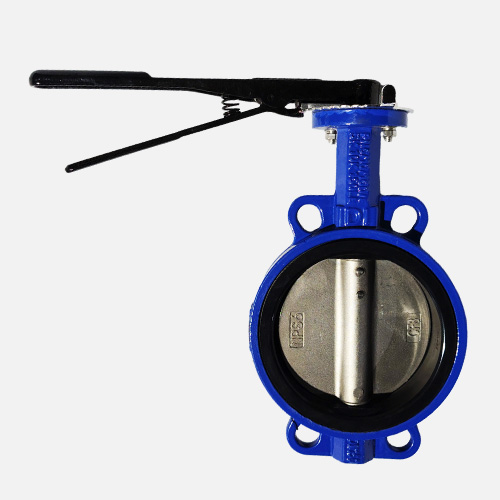

DN100灰铁对夹蝶阀

【产品型号】: D71X-10/16

【通 径】: DN50-DN200

【公称压力】: PN10/PN16

【适用温度】: -20℃~120℃

【适用介质】: 清水及中性液体

【阀体材质】: 灰铸铁

新型蝶阀阀体专利:CN201520267217.9

蝶阀外观专利:CN201830771212.9

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 手柄蝶阀
更新时间:2019-03-28 16:48:18

产品优点

  • 高弹性阀座橡胶

    阀座橡胶含胶率50%,经仿真启闭实验1万次以上,无泄漏。

  • 销子耐腐蚀防断裂

    销子采用304材质,耐腐蚀的同时避免了断的现象。

  • 阿克苏JQ0220喷漆

    采用阿克苏JQ0220,附着力划格法0-1级通过,冲击强度50kg.cm正冲通过。

  • 阀体壁厚承压强度高

    阀体壁厚满足GB26640的要求,保证承压强度。

  • 超声波清洗 保证阀门清洁度

    产品包装前进行超声波清洗,杜绝污物及颗粒性杂志在阀体内存留,保证阀门清洁度和防止阀门本身对管道水体的污染。

  • 标牌台位置方便客户查看

    标牌台位置采用人性化设计,设置在阀门两侧,安装后方便客户查看。

产品介绍

般德DN100铸铁对夹蝶阀D71X-10/16,产品配置:对夹灰铁多标准体,DI镀镍板,45#轴,EPDM橡胶阀座,球铁手柄。主要应用于市政建设、水利工程、给排水、水处理等领域。

产品参数

DN100灰铁对夹蝶阀

D71X-16-DN100手柄对夹蝶阀规格尺寸

执行标准 名称 设计及制造 结构长度 试压标准
参照标准 GB/T 12238 GB/T 12221 GB/T 13927
零部件信息 名称 阀体 阀座 蝶板 阀轴 驱动方式 螺栓 销子
材质及说明 CI EPDM DI镀镍 45# 球铁手柄 201 304
尺寸信息 公称尺寸   PN 10 PN 16 Class150 JIS 10K
DN NPS(英寸) L ΦK N-Φd ΦK N-Φd ΦK N-Φd ΦK N-Φd
50 2" 43 125 4-Φ18 125 4-Φ18 120.7 4-Φ19 120 4-Φ19
65 2 1/2" 46 145 4-Φ18 145 4-Φ18 139.7 4-Φ19 140 4-Φ19
80 3" 46 160 8-Φ18 160 8-Φ18 152.4 4-Φ19 150 8-Φ19
100 4" 52 180 8-Φ18 180 8-Φ18 190.5 8-Φ19 175 8-Φ19
125 5" 56 210 8-Φ18 210 8-Φ18 215.9 8-Φ22.4 210 8-Φ23
150 6" 56 240 8-Φ22 240 8-Φ22 241.3 8-Φ22.4 240 8-Φ23
200 8" 60 295 8-Φ22 295 12-Φ22 298.4 8-Φ22.4 290 12-Φ23
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体,蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装,增加了蝶阀的适用范围。

蝶阀外观专利 CN201830771212.9

采用般德阀门专利阀体外观。
