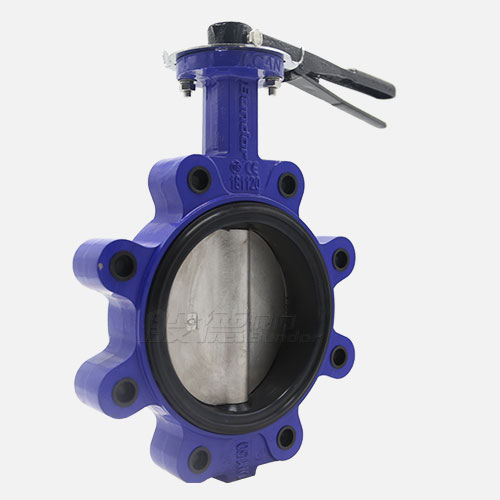

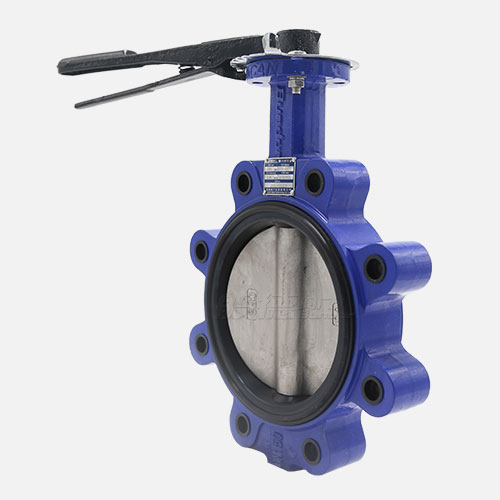

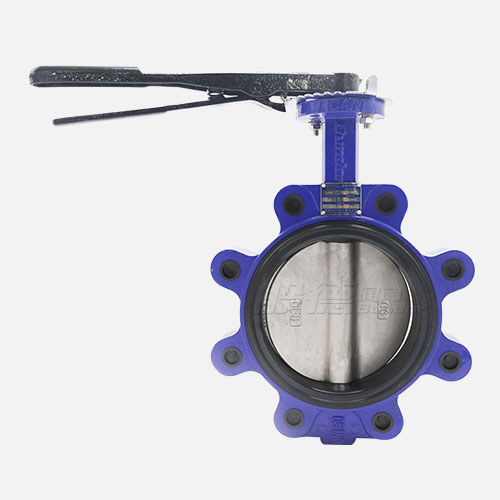

凸耳对夹蝶阀D71X-16Q

【产品型号】: D71X-16Q

【通 径】: DN50-DN150

【公称压力】: PN6/10/16

【适用温度】: -20℃~120℃

【适用介质】: 清水及中性液体

【阀体材质】: QT450-10

防飞出阀杆专利:CN201822244366.X

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 手柄蝶阀
更新时间:2022-05-17 11:29:07

产品优点

  • 可提供试压报告

    所有般德的产品,均可提供出厂试压报告。

  • 球墨铸铁实心阀体

    QT450-10球铁阀体、球化率3 级,抗拉强度450Mpa,延展率10%以上。相同厚度情况下,抗拉强度是灰铁体的2倍,可适用的工作压力更高。

  • 覆膜砂工艺铸造阀体

    口径,标准,压力,般德logo等铸字清晰,美观大方。

  • 高弹性阀座橡胶

    阀座橡胶含胶率50%,经仿真启闭实验1万次以上,无泄漏。

  • 软靠背阀座

    无须借助专业设备,阀座可手动拆装。

  • 无销轴板连接结构

    蝶板和阀轴采用无销连接,可以完全避免因装销钉引起的泄露和腐蚀。阀轴易拆卸,便于更换阀座。

  • 强支撑密封阀轴

    阀轴由4道无油轴承支撑,3道O-ring密封,扭矩较低,密封可靠。

  • 不锈钢螺栓

    螺栓采用不锈钢材质,稳定可靠,防锈能力强。

  • 圆润球铁手柄

    手柄采用球铁材质,比冲压手柄耐锈蚀能力强33%左右;弹簧,销子材质均为304,抗腐蚀强,更耐用。半圆形握把儿,无棱角,手感好。

产品介绍

般德凸耳式蝶阀,产品配置对夹LT软靠背阀体,CF8板,SS420轴,EPDM阀座,球铁手柄。主要用于给排水、水处理、水利工程等领域。

产品参数

凸耳对夹蝶阀D71X-16Q

D71X凸耳式蝶阀参数信息

执行标准 名称 设计及制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸
参照标准 GB/T 12238 GB/T 12221 GB/T 13927 ISO 5211 CL150、PN6/10/16、
5/10K、Table D/E
零部件信息 名称 1-阀体 2-阀座 3-蝶板 4-阀轴 5-手柄
材质 DI EPDM CF8 420 DI
尺寸信息 公称尺寸 L L1 L2 ΦD0 Class150 PN 16 PN 10
DN NPS(英寸) ΦK n-M ΦK n-M ΦK n-M
50 2" 43 79 161 86 120.7 4-5/8" 125 4-M16 125 4-M16
65 2 1/2" 46 82 175 101 139.7 4-5/8" 145 4-M16 145 4-M16
80 3" 46 95 181 121 160 8-M16 160 8-M16
100 4" 52 114 200 144 190.5 4-5/8" 180 8-M16 180 8-M16
125 5" 56 125 193 171 215.9 8-3/4" 210 8-M16 210 8-M16
150 6" 56 139 209 200 241.3 8-3/4" 240 8-M20 240 8-M20
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

防飞出阀杆专利 CN201822244366.X

般德阀门专利防飞出阀杆结构,能防止因流体介质的压力太大导致阀杆脱离飞出,增加阀门的安全可靠性。
