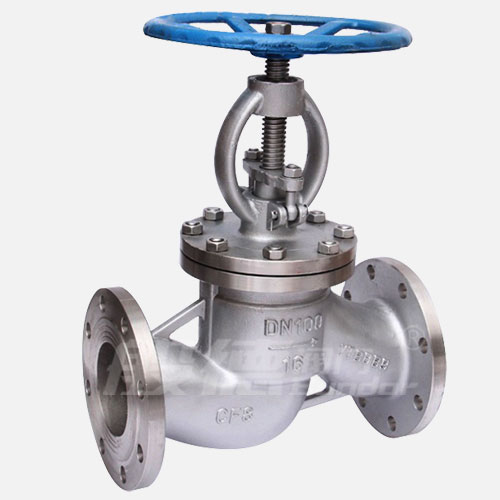

不锈钢截止阀J41W-16P

【产品型号】: J41W-16P/150LBP

【通径】: DN50-DN300

【公称压力】: PN16/150LB

【适用温度】: 0-325℃

【适用介质】: 水、弱腐蚀性介质等

【阀体材质】: 不锈钢304

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 截止阀

更新时间：2021-10-18 15:17:15

产品介绍

产品优点

精密铸造阀体

阀体为精密铸造阀体，二次抛丸处理、外观精细，无沙眼；
精密加工内件

内件数控精密设备加工，保证精度；
实心重体

阀体均为实心重体；
倒密封处理密封更好

阀盖和阀杆接触的地方做倒密封处理，密封性更好；
外表银白光亮耐腐蚀

每台阀体进行表面酸洗钝化处理，使铸件外表呈均匀银白光亮色泽，保持金属光泽, 提高耐蚀性；
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

产品介绍

截止阀的阀杆轴线与阀座密封面垂直，阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用；不锈钢截止阀是截止阀的一种，对阀体材质要求比较高一般有304、316等几个材质选择，广泛应用于化工、船舶、医药、食品机械等行业。

产品参数

不锈钢截止阀J41W-16P

相关产品

执行标准	名称	设计及制造		结构长度		试压标准		连接法兰尺寸
执行标准	参照标准	GB/T 12235 ANSI B16.34		GB/T 12221 ASME B16.10		GB/T 13927 API 598		JB/T 79 ASME B16.5
主要零部件信息	名称	阀体		阀板		阀杆		阀座密封	手轮
主要零部件信息	材质及说明	304		304		304		304	DI

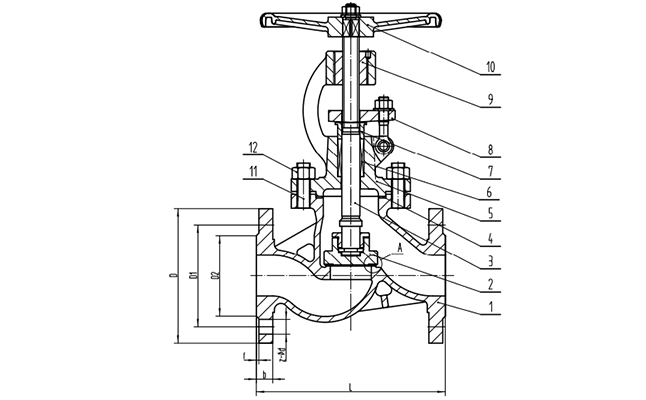

尺寸信息	公称尺寸		PN16				150LB
	DN	NPS英寸	L	D	D1	Z-φd	L	D	D1	Z-φd
	50	2''	230	160	125	4-18	203	152	120.5	4-19
	65	2 1/2''	290	180	145	4-18	216	178	139.5	4-19
	80	3''	310	195	160	8-18	241	190	152.5	4-19
	100	4''	350	215	180	8-18	292	229	190.5	8-19
	125	5''	400	245	210	8-18	356	254	216	8-22
	150	6''	480	280	240	8-22	406	279	241.5	8-22
	200	8''	600	335	295	12-22	495	343	298.5	8-22
	250	10''	650	405	355	12-26	622	406	362	12-25
	300	12''	750	460	410	12-26	698	483	432	12-25

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
