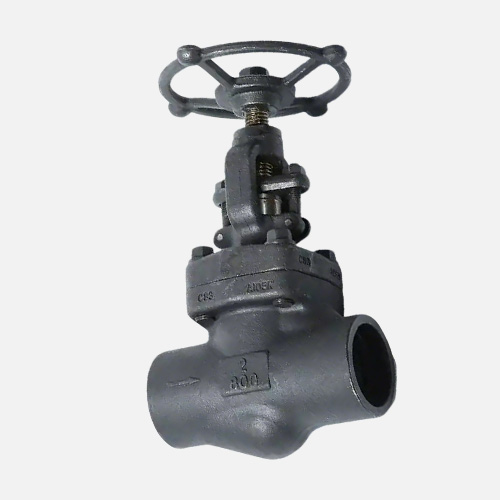

锻钢焊接/丝扣截止阀J61H/J11H-800LB

【产品型号】: J61H/J11H-800LB

【通 径】: DN15-DN50

【公称压力】: PN16-PN420/150LB-2500LB

【适用温度】: -29℃~425℃

【适用介质】: 水、蒸汽、油品等

【阀体材质】: 锻钢/不锈钢

咨询热线:

13821179269(微信同号)
更新时间:2024-08-20 15:35:09

产品优点

  • 优良锻造钢

    材料选用优良锻造钢,化学成分和力学性能符合国家标准,可提供材质报告

  • 内件精密外表美观

    内件数控机床加工,配合精密,零部件统配可互换,外观平整美观

  • 密封面硬度达标

    密封面采用等离子堆焊,增加阀门耐磨性,硬度达到国家标准

  • 内腔清洁度达标

    内腔清洁度达到JB/T7748标准,符合阀门长期存储要求

  • 双层压力检测

    每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

用锻件材料加工而成的截止阀称为锻钢截止阀,锻件材料有A105、F11、F304、F304L、F316、F316L等。锻钢截止阀通常指小口径的锻钢截止阀,口径范围:DN10-DN50;压力范围:国标PN16-PN320、美标:Class150-2500,可采美标或国标尺寸生产加工;锻钢截止阀适用于工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,在石油管道上应用较多。

产品参数

锻钢焊接/丝扣截止阀J61H/J11H-800LB
可选配置 阀体 阀座密封 阀瓣 压力
A105/F11/F304/ F316/F316L 不锈钢/硬质合金 A105/304/316/316L  PN16-PN420/Class150-2500
名称 设计及制造 结构长度 试压标准 连接标准
参照标准 API 602 ASME B16.10 API 598 ASME B16.11
ASME B1.20.1

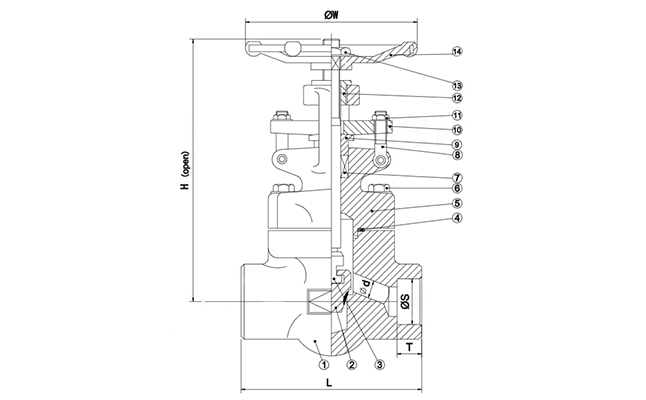

名称 1-阀体 2-阀瓣 3-阀杆
材质及说明 A105 A105 410
DN NPS(英寸) L Φd H ΦS T
15 1/2'' 79 10.5 158 21.8 10
20 3/4'' 92 13 160 27.1 13
25 1'' 111 18 198 33.9 13
32 1 1/4'' 120 23 226 42.7 13
40 1 1/2'' 152 28 246 48.8 13
50  2'' 172 36 290 61.1 15
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
