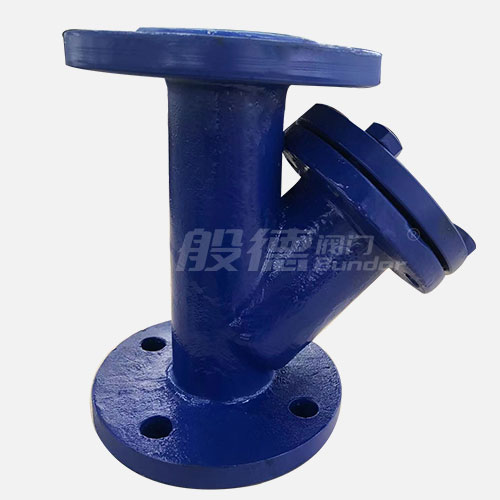

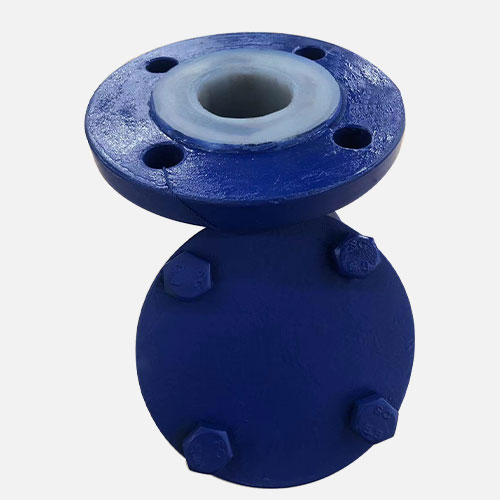

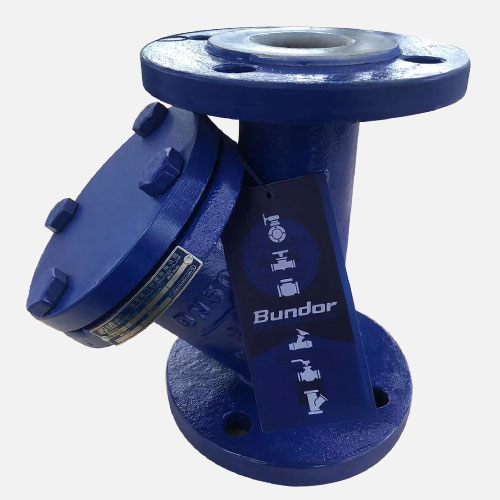

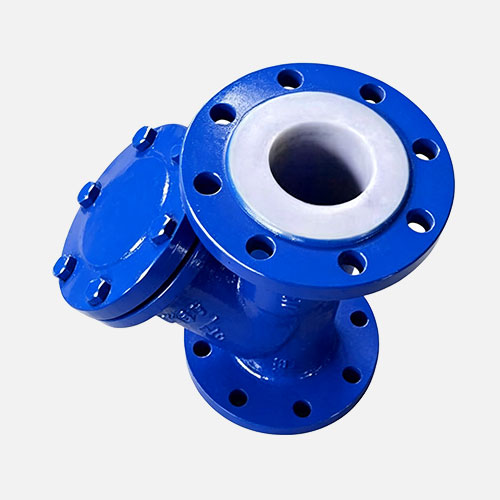

衬氟Y型过滤器GL41F46-16C

【产品型号】: GL41F46-16C

【通 径】: DN25-DN300

【公称压力】: PN16

【适用温度】: -20℃~150℃

【适用介质】: 腐蚀性介质

【阀体材质】: 铸钢/不锈钢

应用领域:

咨询热线:

13821179269(微信同号)
更新时间:2022-07-08 15:16:33

产品优点

  • 阀体达标

    阀体为精密铸造阀体,材质及力学性能达标;

  • 衬里稳定

    采用FEP里衬,具有极高的化学稳定性;

  • 流线设计

    阀体流线型设计,流动阻力更小,流动面积更大;

  • 出厂测压

    每台阀门出厂前均按国家标准进行压力检测;

  • 静电涂装

    采用粉沫环氧树脂静电涂装,在附着力提高的同时有效防止阀体与介质接触造成的腐蚀与生锈,喷涂厚度250um以上。

产品介绍

衬氟Y型过滤器是采用氟塑料衬里层的过滤器,具有极高的化学稳定性,适用于强腐蚀性化学介质;衬氟Y型过滤器为各种强腐蚀性介质的管道过滤而设计,广泛使用于石油,化工,染化,农药,制酸制碱等行业。

产品参数

衬氟Y型过滤器GL41F46-16C
执行标准 名称 设计及制造 结构长度 试压标准 法兰标准
参照标准 SH/T 3411 GB/T 12221 GB/T 13927 HG/T 20592
主要零部件信息 名称 1-阀体 2-滤网 3-垫片
材质及说明 WCB+F46 F46 PTFE

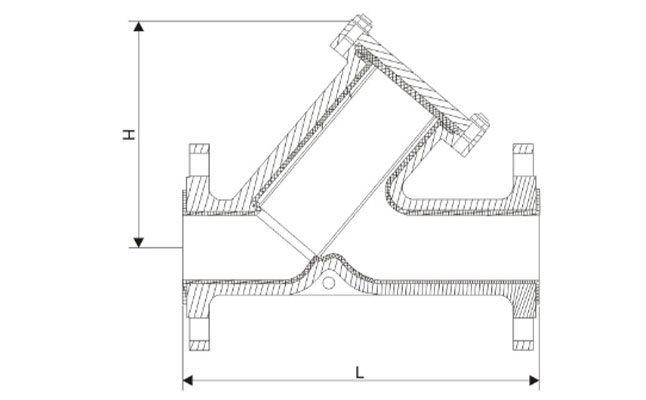

尺寸信息 DN NPS L H ΦD ΦK n-Φd
25 1'' 165 115 115 85 4-14
32 1  1/4'' 185 115 140 100 4-18
40 1  1/2'' 200 145 150 110 4-18
50 2'' 230 165 165 125 4-18
65 2  1/2'' 295 175 185 145 8-18
80 3'' 315 205 200 160 8-18
100 4'' 355 230 220 180 8-18
125 5'' 405 285 250 210 8-18
150 6'' 480 315 285 240 8-22
200 8'' 605 400 340 295 12-22
250 10'' 680 430 405 355 12-26
300 12'' 780 470 460 410 12-26
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
