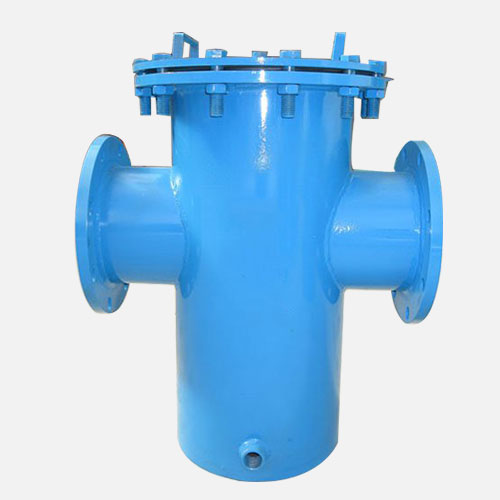

篮式过滤器SRB-16C

【产品型号】: SRB-16C

【通 径】: DN15-DN400

【公称压力】: PN16

【适用温度】: 0℃~300℃

【适用介质】: 水、油、气

【阀体材质】: 碳钢/不锈钢

应用领域:

咨询热线:

13821179269(微信同号)
更新时间:2022-06-23 16:18:55

产品优点

  • 碳素钢主体

    主体采用高品质碳素钢,材质成分性能达标;

  • 不锈钢滤网

    滤网采用不锈钢304材质,耐腐蚀耐用;

  • 焊缝牢固

    焊接采用机器人自动焊接一次成型,焊缝平整牢固;

  • 滤网数可定制

    滤网目数可根据客户需要定制;

  • 垫片密封性好

    采用柔性石墨密封垫片,耐高温密封性好;

  • 出厂前试压

    每台产品出厂前均按国家标准试压检测。

产品介绍

篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成。当介质通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮,由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。

产品参数

篮式过滤器SRB-16C
名称 设计及制造 试压标准 法兰标准
参照标准 SH/T 3411-2017 GB/T 13927-2008 HG/T 20592-2009

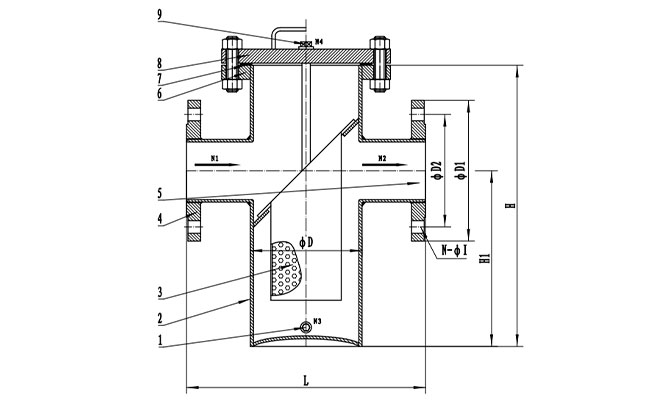

名称 1-排污口 2-筒体 3-滤网 7-垫片
材质及说明 Q235 Q235 304 柔性石墨
DN NPS L H H1 ΦD ΦD1 ΦD2 n-ΦI
15 1/2'' 180 260 160 76 95 65 4-14
20 3/4'' 180 260 160 76 105 75 4-14
25 1'' 180 260 160 76 115 85 4-14
32 1  1/4'' 200 270 160 76 140 100 4-18
40 1  1/2'' 260 300 170 108 150 110 4-18
50 2'' 260 300 170 108 165 125 4-18
65 2  1/2'' 330 360 240 133 185 145 8-18
80 3'' 340 400 250 159 200 160 8-18
100 4'' 400 470 300 219 220 180 8-18
125 5'' 480 550 360 273 250 210 8-18
150 6'' 500 630 420 273 285 240 8-22
200 8'' 560 780 530 325 340 295 12-22
250 10'' 660 930 640 426 405 355 12-26
300 12'' 750 1200 840 457 460 410 12-26
350 14'' 810 1370 920 508 520 470 16-26
400 16'' 900 1500 950 559 580 525 16-30
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
