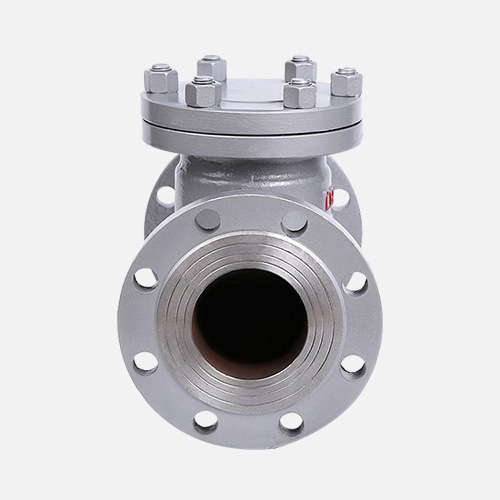

升降式止回阀H41H-16C

【产品型号】: H41H-16C

【通 径】: DN15-DN500

【公称压力】: PN16/25/40/63/100

【适用温度】: -29℃~425℃

【适用介质】: 水、蒸汽、油品等

【阀体材质】: WCB

咨询热线:

13821179269(微信同号)
更新时间:2023-04-11 16:52:14

产品优点

  • 精密铸造阀体

    阀体为精密铸造阀体,材质WCB达标、外观精细,无沙眼

  • 外观平整美观

    内件数控机床加工,外观加工后进行2次抛丸,外观平整美观

  • 阀座耐磨

    阀座堆焊cr系不锈钢,增加阀座耐磨性

  • 双层压力检测

    每台阀门出厂均按照国家标准做壳体、密封双层压力检测

  • 环氧树脂喷涂

    采用环氧树脂喷涂,喷涂厚度达到250μm

产品介绍

升降式止回阀是阀瓣沿着阀体垂直中心线滑动的止回阀,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用,升降式止回阀应安装于水平管路上;广泛适用于公称压力PN16-PN100,工作温度-29~425℃的水处理、石油、化工、火力电站等各种工况的管路上,主要作用是防止介质倒流、防止泵及其驱动电机机反转。

产品参数

升降式止回阀H41H-16C
名称 设计及制造 结构长度 试压标准 法兰标准
参照标准 GB/T 12235 GB/T 12221 GB/T 26480 JB/T 79.1

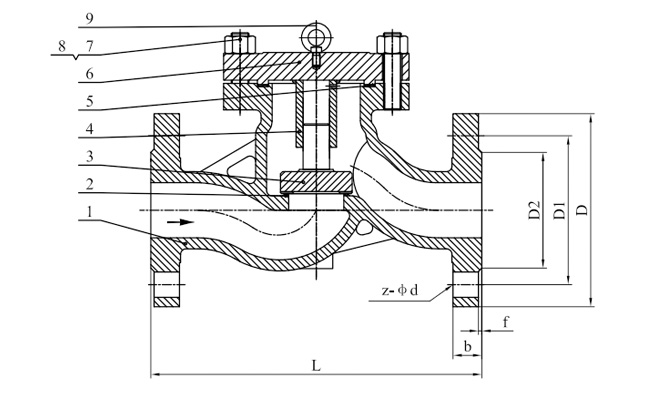

名称 1-阀体 2-阀座 3-阀瓣 4-导向套
材质及说明 WCB 13Cr A105+13Cr 25#
DN NPS(英寸) L D D1 D2 Z-φd
15 1/2'' 130 95 65 45 4-14
20 3/4'' 150 105 75 55 4-14
25 1'' 160 115 85 65 4-14
32 1 1/4'' 180 135 100 78 4-18
40 1 1/2'' 200 145 110 85 4-18
50  2'' 230 160 125 100 4-18
65  2 1/2'' 290 180 145 120 4-18
80  3'' 310 195 160 135 8-18
100  4'' 350 215 180 155 8-18
125  5'' 400 245 210 185 8-18
150  6'' 480 280 240 210 8-23
200  8'' 600 335 295 265 12-23
250  10'' 650 405 355 320 12-26
300  12'' 750 460 410 375 12-26
350 14'' 850 520 470 435 16-26
400 16'' 950 580 525 485 16-30
450 18'' 1025 640 585 545 20-30
500 20'' 1150 705 650 608 20-34
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
