PZ73X-16C凸耳式刀闸阀

【产品型号】: PZ73X-16C

【通径】: DN50-DN400

【公称压力】: PN1.0-1.6Mpa

【适用温度】: ≤80℃

【适用介质】: 糖浆、纸浆、污水、煤浆、灰、渣水混合物

【阀体材质】: 碳钢、不锈钢、304、316

应用领域：

市政建设水处理电力给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 闸阀 > 刀闸阀

更新时间：2017-11-11 14:31:53

产品介绍

产品优点

不锈钢内件

阀门内件为不锈钢，从而确保介质的纯净。
使用寿命长

克服了传统同类阀门易生锈，易腐蚀的缺陷，延长了阀门使用寿命。
可靠，卫生，防腐

可靠，卫生，防腐性能好，阀体，阀盖，压条，连接板等零件内外表面喷涂环氧树脂，绝不露铁。
性能优良

阀杆材料为不锈钢，阀杆螺纹为滚压制造，性能优良。
结构简单紧凑

具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活。
易安装、易拆卸

体积小、通道流畅、流阻小、重量轻、易安装、易拆卸。

产品介绍

般德PZ73X-16C凸耳式刀闸阀产品配置：对夹连接，WCB体，304板，EPDM阀座，2CR13轴，手轮操作；广泛用于化学、水处理、煤电厂、食品、造纸、石油等领域。

产品参数

PZ73X-16C凸耳式刀闸阀

相关产品

PZ73X-16C凸耳式刀闸阀参数信息

执行标准	名称	设计及制造	结构长度	试压标准	连接法兰尺寸
执行标准	参照标准	JB/T 8691-2013	GB/T 12221-2005	GB/T 13927-2008	GB/T 9113-2010

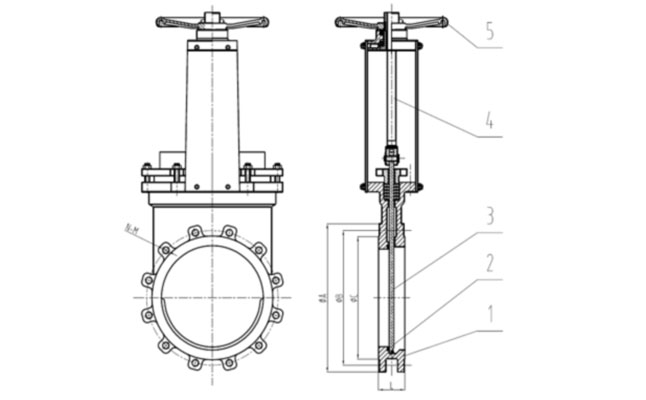

主要零部件信息	名称	1-阀体	2-阀座密封	3-阀板	4-阀杆	5-手轮
主要零部件信息	材质及说明	铸钢WCB	EPDM	304	2Cr13	DI
尺寸信息	公称尺寸			PN10
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC
	50	2''	48	165	125	102
	65	2 1/2''	48	185	145	122
	80	3''	51	200	160	138
	100	4''	51	220	180	158
	125	5''	57	250	210	188
	150	6''	57	285	240	212
	200	8''	70	340	295	268
	250	10''	70	395	350	320
	300	12''	76	445	400	370
	350	14''	76	505	460	430
	400	16''	89	565	515	482

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
