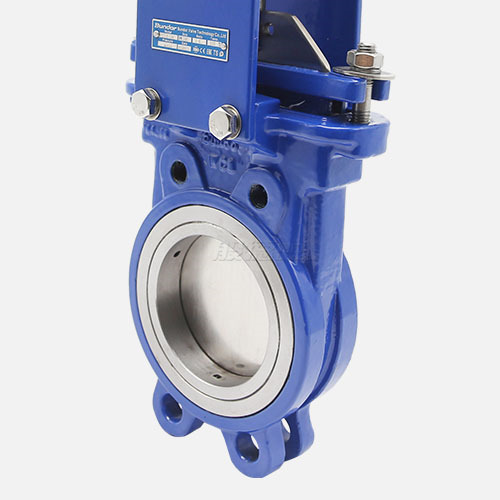

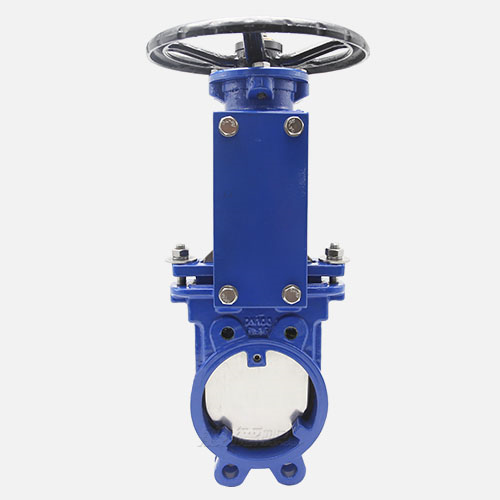

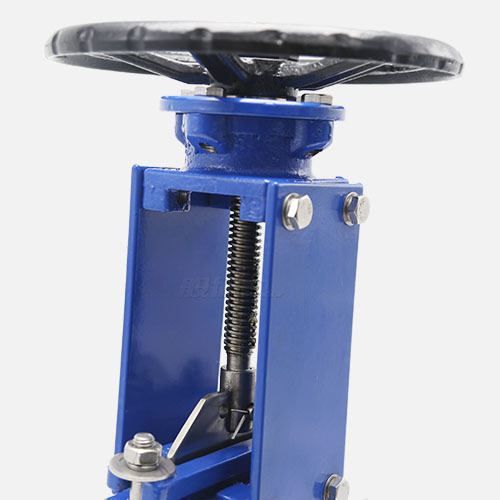

PZ73X-16C对夹式刀闸阀

【产品型号】: PZ73X-16C

【通 径】: DN50-DN400

【公称压力】: PN1.0-1.6Mpa

【适用温度】: 0℃~80℃

【适用介质】: 糖浆、纸浆、污水、煤浆、灰、渣水混合物

【阀体材质】: WCB

咨询热线:

13821179269(微信同号)
首页 > 产品 > 闸阀 > 刀闸阀
更新时间:2017-11-11 14:31:53

产品优点

  • 不锈钢内件

    阀门内件为不锈钢,从而确保介质的纯净。

  • 使用寿命长

    克服了传统同类阀门易生锈,易腐蚀的缺陷,延长了阀门使用寿命。

  • 可靠,卫生,防腐

    可靠,卫生,防腐性能好,阀体,阀盖,压条,连接板等零件内外表面喷涂环氧树脂,绝不露铁。

  • 性能优良

    阀杆材料为不锈钢,阀杆螺纹为滚压制造,性能优良。

  • 结构简单紧凑

    具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活。

  • 易安装、易拆卸

    体积小、通道流畅、流阻小、重量轻、易安装、易拆卸。

产品介绍

PZ73X-16C对夹式刀闸阀是般德生产销售的刀闸阀产品之一,安装空间的局限性小,工作压力低,不易堆积杂物,价格优势大。适用于液体含悬浮固体颗粒不超过5%含量的介质,如果用于固体介质,阀门安装在管道上介质流向要相反方向安装,介质从安装密封阀座这面方向流进。适用的场合有各种飘浮污物的废水,泥浆类的治污厂;有石灰矿渣,水垢类的电站,冶炼厂,制糖业;有胶体,膨化剂,黏糊颗粒的化工厂;造酒业,造纸业。般德PZ73X-16C对夹式刀闸阀产品配置:对夹连接,WCB体,304板,EPDM阀座,2CR13轴,手轮操作。

产品参数

PZ73X-16C对夹式刀闸阀

PZ73X-16C对夹式刀闸阀参数信息

执行标准 名称 设计及制造 结构长度 试压标准 连接法兰尺寸
参照标准 JB/T 8691-2013 GB/T 12221-2005 GB/T 13927-2008 GB/T 9113-2010
主要零部件信息 名称 1-阀体 2-阀座密封 3-阀板 4-阀杆 5-手轮
材质及说明 铸钢WCB EPDM 304 2Cr13 DI
尺寸信息 公称尺寸   PN10
DN NPS L ΦA ΦB ΦC
50  2'' 48 165 125 102
65  2  1/2'' 48 185 145 122
80  3'' 51 200 160 138
100  4'' 51 220 180 158
125  5'' 57 250 210 188
150  6'' 57 285 240 212
200  8'' 70 340 295 268
250  10'' 70 395 350 320
300  12'' 76 445 400 370
350 14'' 76 505 460 430
400 16'' 89 565 515 482
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
