硬密封对夹蝶阀D373H-16C

【产品型号】: D373H-16C

【通径】: DN40-1000

【公称压力】: PN10/16/150LB

【适用温度】: -29～425℃

【适用介质】: 水、汽、油品等

【阀体材质】: WCB

应用领域：

市政建设化工水处理电力石油给排水水利工程

我要咨询

 首页 > > 偏心蝶阀

更新时间： 2026-06-29 10:41:29

产品介绍

产品优点

阀体

阀体全部为精密铸造阀体，材质WCB达标、外观精细，无沙眼
蝶板

数控车床加工蝶板，密封圈为软硬多层叠式金属圈，具有金属和弹性密封的双重优点，确保在高温、低温环境下均有优良的密封性能
阀杆

阀杆采用不锈钢材质，经过调质处理使阀杆的强度提高一倍，降低了因阀杆变形造成的启闭、泄露问题
涂装

产品生产完毕后，每台产品均使用无铅油漆对底漆和面漆进行三遍涂装，保证产品外观的亮度与耐锈蚀度
蜗轮

产品在打压及调试后对蜗轮调节螺丝再做处理、调节好左右长度一致在发货，每台产品的蜗轮调节螺丝均配有保护螺帽，保护调节螺丝不受损坏。
检测

从毛坯到成品包装出厂每个环节层层质检

产品介绍

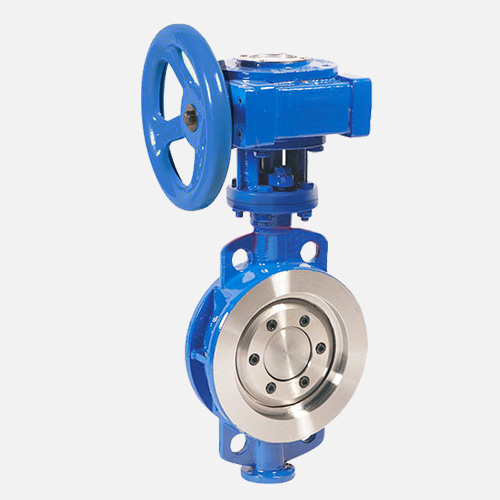

三偏心对夹蝶阀突破普通蝶阀滑动摩擦的短板，依靠三重偏心的几何设计，蝶板只在闭合瞬间贴合阀座，启闭全程几乎无剐蹭，密封面经久耐用。阀体采用对夹短结构，体型轻巧，夹装在两片法兰之间，安装紧凑省时。金属硬密封实现双向零泄漏，耐高温高压，不惧带杂质的介质。既能可靠切断管路，又能平稳调节流量，广泛适配石化、热力、冶金等严苛工况，兼顾密封性与长久使用寿命。

产品参数

问答

Q1：硬密封对夹蝶阀和软密封对夹蝶阀有什么区别？分别适合什么工况？

A：两者最核心的区别在于密封副的材质和适用工况。软密封对夹蝶阀的密封副一侧为金属、另一侧为橡胶或聚四氟乙烯等非金属弹性材料，密封性能好、可实现零泄漏，但耐温和耐磨性有限，一般用于常温、低压工况，如通风除尘管路和水处理系统。硬密封对夹蝶阀的密封副两侧均为金属材料（或较硬的合金材料），多采用三偏心结构，耐高温可达425℃以上，耐高压、抗磨损，适用于供热、供汽、煤气、油品、酸碱等高温高压或含颗粒介质的工况。简单来说：常温常压、要求绝对零泄漏选软密封；高温高压、介质含杂质或磨损性强选硬密封。

Q2：硬密封对夹蝶阀能实现双向零泄漏吗？它的密封原理是什么？

A：可以。采用三偏心结构的硬密封对夹蝶阀能够实现双向零泄漏。其密封原理基于三重偏心几何设计：第一偏心使阀轴位于阀座后方，密封面完全环绕接触阀座；第二偏心使阀轴中心线偏离管道中心线；第三偏心使阀座锥体轴偏离阀轴中心线，从而在启闭过程中消除密封面摩擦。关闭时，蝶板密封面与阀座接触面随介质压力增大而越关越紧，正向和反向受压均能达到气密级截断。

Q3：是否提供技术选型支持？

A：可以提供选型技术支持，提供管道口径、压力、介质、温度，我们帮您匹配合适型号。

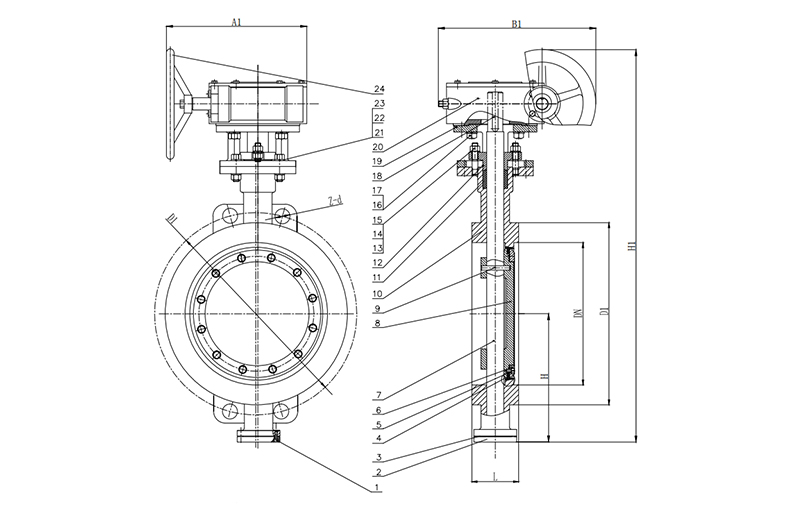

DN	L	H	H1	A1	B1	D1	Z-d
40	43	107	330	180	200	110	4-18
50	43	112	350	180	200	125	4-18
65	46	115	370	180	200	145	4-18
80	49	125	380	180	200	160	8-18
100	56	138	420	180	200	180	8-18
125	64	164	460	180	200	210	8-18
150	70	175	555	270	280	240	8-22
200	71	215	780	400	425	295	8-22/12-22
250	76	243	840	400	425	350/355	12-22/12-26
300	83	285	995	450	560	400/410	12-22/12-26
350	92	320	1050	450	560	460/470	16-22/16-26
400	102	350	1220	535	580	515/525	16-26/16-30
450	114	350	1280	535	580	565/585	20-26/20-30
500	127	380	1365	535	580	620/650	20-26/20-33
600	154	435	1460	570	660	725/770	20-30/20-36
700	165	480	1520	750	550	840	24-30/24-36
800	190	530	1710	750	550	950	24-33/24-39
900	203	595	1810	750	550	1050	28-33/28-39
1000	216	650	1900	900	750	1160/1170	28-36/28-42
