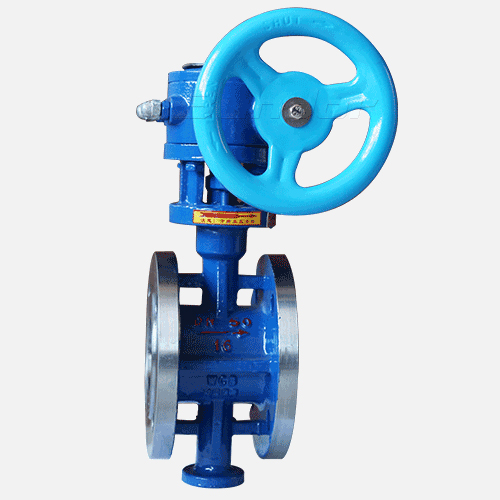

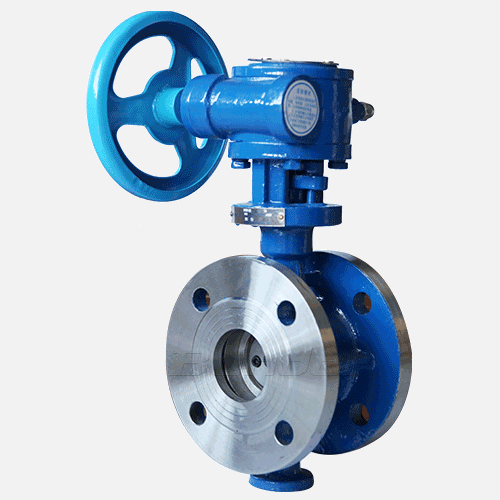

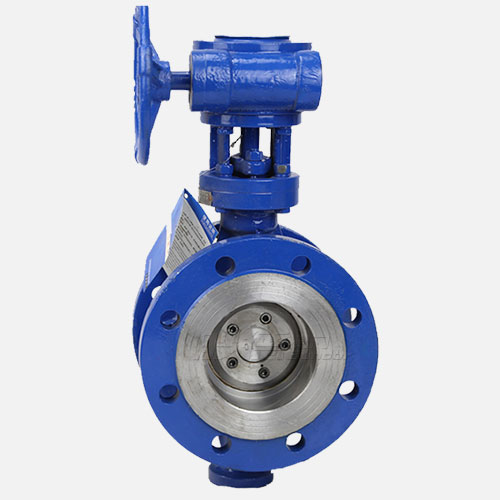

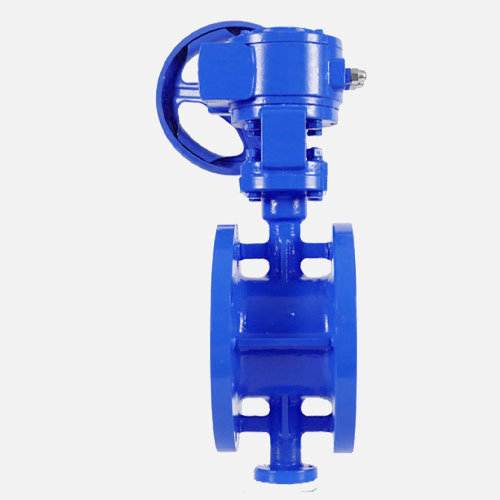

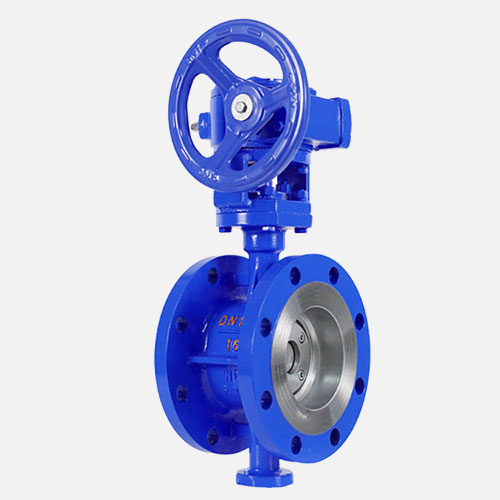

D343H三偏心蝶阀

【产品型号】: D343H-16C

【通 径】: DN50-1200

【公称压力】: PN0.6-6.4MPa

【适用温度】: -28----425°C

【适用介质】: 水,弱酸碱性介质

【阀体材质】: 碳钢/不锈钢

服务热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 偏心蝶阀
更新时间:2022-09-21 10:54:07

产品优点

  • 体积小、重量轻

    该蝶阀结构尺寸短、体积小、重量轻、开启力矩小、灵活方便、操作轻便。

  • 正轴结构

    该蝶阀采用正轴结构,蝶板为桁架式结构,蝶板强度高、过流面积大、流阻小、节省能源。

  • 三维偏心设计

    该蝶阀采用独特的三维偏心设计:在传统的双偏心结构基础上配置独特的三维偏心设计使蝶板越关越紧,使得阀门密封性更好。

  • 耐腐蚀耐磨损

    硬密封,不锈钢材料耐高压高温,耐腐蚀耐磨损,使用寿命长。

产品介绍

D343H三偏心蝶阀属于金属硬密封蝶阀(又称多层次硬密封蝶阀),是长寿命、节能型蝶阀产品。产品耐高温耐腐蚀,广泛适用于电力、石油、化工、冶金、市政建设等工业管道上作截断或调节介质流量用。D343H三偏心蝶阀采用三维偏心原理设计,阀座采用硬、软密封兼容的多层次结构加工精湛工艺先进。

产品参数

D343H三偏心蝶阀

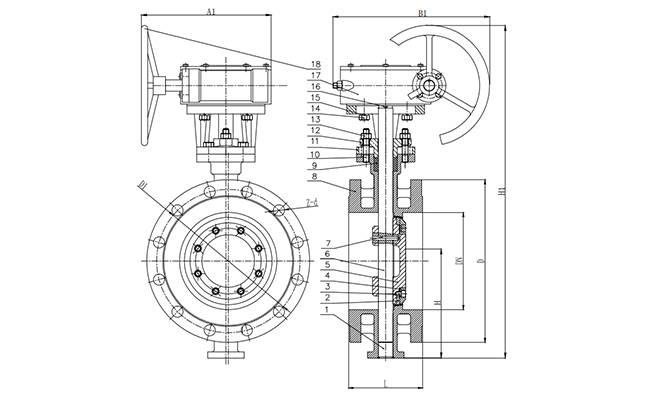

D343H-16C三偏心蝶阀参数信息

阀门执行标准 名称 设计及制造 结构长度 侧法兰尺寸 上法兰尺寸 试压标准
参照标准 GB/T12238 GB/T12221 GB/T9113.1 ISO5211 GB/T13927
主要零部件信息 名称 阀体 阀板 阀杆 密封圈 填料
材质 铸钢/不锈钢/合金钢 不锈钢、碳钢 不锈钢 不锈钢圈 耐高温石墨

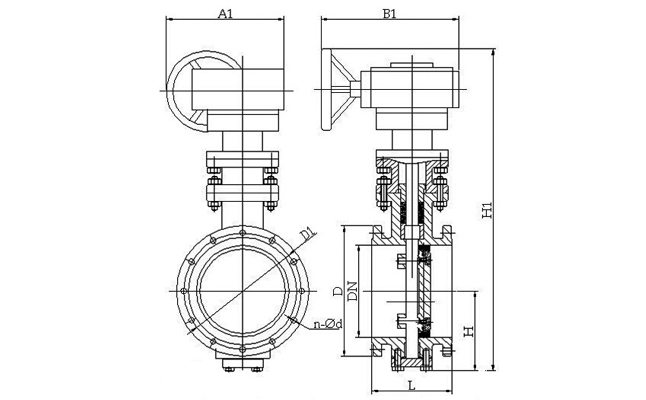

D343H-10/16尺寸信息 DN(毫米) DN(英寸) L H H1 A1 B1 D D1 Z-d
50 2 108 112 350 180 200 165 125 4-18
65 2.5 112 115 370 180 200 185 145 4-18
80 3 114 120 380 180 200 200 160 8-18
100 4 127 138 420 180 200 220 180 8-18
125 5 140 164 460 180 200 250 210 8-18
150 6 140 175 555 270 280 285 240 8-22
200 8 152 208 605 270 280 340 295 12-22
250 10 165 243 680 270 280 405 355 16-26
300 12 178 283 800 380 420 460 410 16-26
350 14 190 310 835 380 420 520 470 16-26
400 16 216 340 915 450 470 580 525 16-30
450 18 222 380 960 480 490 640 585 20-30
500 20 229 410 1020 480 490 715 650 20-33
600 24 267 470 1225 480 490 840 770 20-36
700 28 292 550 1355 640 660 910 840 24-36
800 32 318 640 1470 640 660 1025 950 24-39
900 36 330 710 1545 750 860 1125 1050 28-39
1000 40 410 770 1795 850 900 1255 1170 28-42
1200 48 470 890 1965 850 900 1845 1390 32-48
