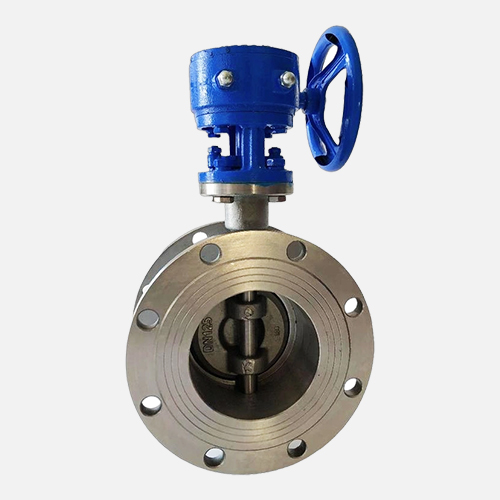

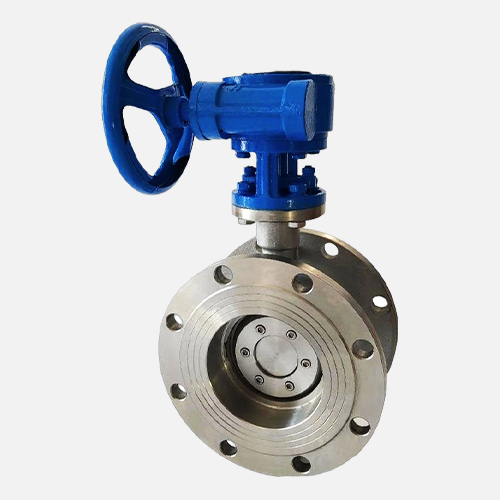

不锈钢硬密封法兰蝶阀D343W-16P

【产品型号】: D343W-16P

【通径】: DN50-DN1000

【公称压力】: PN10/16/150LB

【适用温度】: -20℃～150℃

【适用介质】: 水、弱酸碱、空气、蒸汽、油品等

【阀体材质】: 不锈钢

应用领域：

市政建设化工水处理电力石油给排水水利工程

我要咨询

 首页 > > 偏心蝶阀

更新时间： 2026-06-11 15:40:22

产品介绍

产品优点

阀体

精密铸造阀体，外观精细，无沙眼
蝶板

数控车床加工蝶板，密封圈为软硬多层叠式金属圈，具有金属和弹性密封的双重优点，确保在高温、低温环境下均有优良的密封性能
阀杆

阀杆采用不锈钢材质，经过调质处理使阀杆的强度提高一倍，降低了因阀杆变形造成的启闭、泄露问题
阀座

阀板厚重，阀杆粗大，销钉粗大、阀座加工精细，平整，无焊疤
质检

从毛坯到成品包装出厂每个环节层层质检

产品介绍

本品采用三偏心金属硬密封结构，阀体、密封件为 304/316 不锈钢，蝶板密封面堆焊硬质合金，启闭无摩擦、越关越紧，双向密封可靠。耐温耐压、抗腐蚀耐磨，适配高温蒸汽、化工腐蚀介质，用于冶金、石化、电力管道，可截断或调节流量，结构紧凑流阻小，可选手动、气动、电动驱动。

产品参数

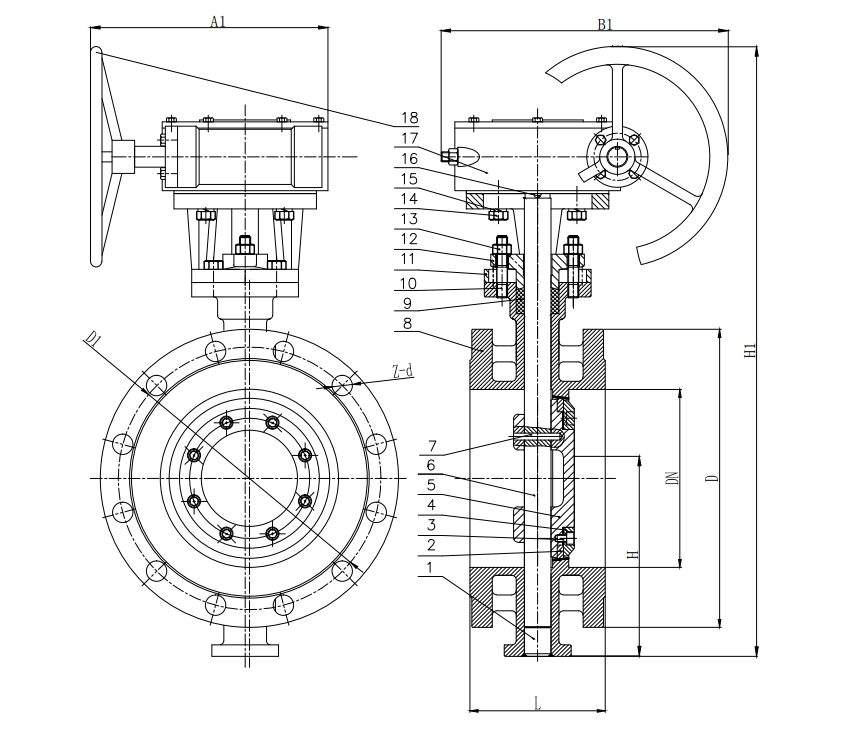

不锈钢硬密封法兰蝶阀D343W-16P

相关产品

DN	L	H	H1	A1	B1	D	D1	Z-d
50	108	112	350	180	200	165	125	4-18
65	112	115	370	180	200	185	145	4-18
80	114	120	380	180	200	200	160	8-18
100	127	138	420	180	200	220	180	8-18
125	140	164	460	180	200	250	210	8-18
150	140	175	555	270	280	285	240	8-22
200	152	200	760	400	425	340	295	12-22
250	165	243	830	400	425	405	355	12-26
300	178	250	895	450	560	460	410	12-26
350	190	280	950	450	560	520	470	16-26
400	216	305	1190	535	580	580	525	16-30
450	222	350	1255	535	580	640	585	20-30
500	229	380	1305	535	580	715	650	20-33
600	267	445	1340	570	660	840	770	20-36
700	292	480	1520	750	750	910	840	24-36
800	318	530	1710	750	750	1025	950	24-39
900	330	580	1810	750	750	1125	1050	28-39
1000	410	650	1960	900	750	1255	1170	28-42

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
