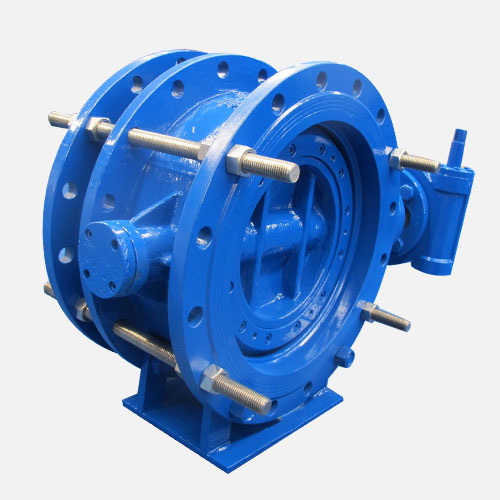

SD342X双偏心伸缩法兰蝶阀

【产品型号】: SD342X-10/16Q

【通 径】: DN100-DN2000

【公称压力】: PN10/16

【适用温度】: 0~80℃

【适用介质】: 水、气、油品等

【阀体材质】: 球墨铸铁

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 偏心蝶阀
更新时间:2022-10-10 16:30:55

产品优点

  • 球铁和铸钢材质可选

    主体材质选用QT450或WCB,化学成分和力学性能达到国家规定标准要求,可提供材质报告。

  • 产品精度有保障

    所有阀体及零部件均采用数控机床加工,确保产品精度。

  • 体密封结构

    采用体密封结构,区别于市场常规的板密封结构,可实现双向密封。

  • 多种密封可选

    有橡胶软密封及不锈钢硬密封可选,阀板及其他零部件也可根据工况选配材质。

  • 阀座耐磨

    阀座堆焊不锈钢,更耐磨,使用寿命更长。

  • 阀轴自润滑

    阀轴采用自润滑式套筒轴承支撑,减少摩擦和扭矩。

  • 阿克苏环氧树脂喷涂

    采用世界品牌阿克苏环氧树脂喷涂,喷涂厚度达250um。

  • 按照国家标准试压

    每台阀门出厂均按照国家标准试压,不合格产品绝不出厂。

产品介绍

伸缩蝶阀除了能作调节和截流作用,还能补偿管道温差所产生的热胀冷缩,也能为安装更换、维修阀门提供方便。双偏心伸缩蝶阀主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上。和中线蝶阀相比, 双偏心蝶阀更耐高压, 寿命更长, 稳定性好。 和其它阀门相比, 口径越大材料越轻,成本就更低。

产品参数

SD342X双偏心伸缩法兰蝶阀
名称 设计与制造标准 结构长度 试压标准 侧法兰尺寸
参照标准 GB/T 12238 GB/T 12221 GB/T 13927 GB/T 17241.6
名称 1-阀体 2-密封 3-蝶板 4-阀轴
材质及说明 QT450-10 EPDM QT450-10 2Cr13

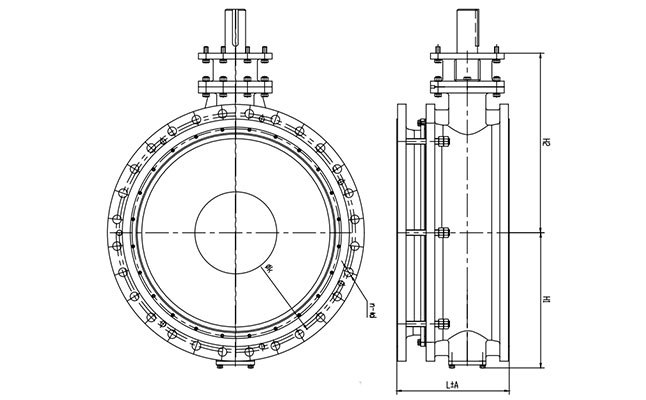

公称尺寸 L 伸缩量 PN10 PN16
DN NPS(英寸) φK n-φd φK n-φd
100 4'' 190 ±10 180 8-φ19 180 8-φ19
125 5'' 200 ±10 210 8-φ19 210 8-φ19
150 6'' 210 ±10 240 8-φ22 240 8-φ22
200 8'' 230 ±10 295 8-φ22 295 12-φ22
250 10'' 250 ±10 350 12-φ22 355 12-φ28
300 12'' 270 ±10 400 12-φ22 410 12-φ28
350 14'' 290 ±10 460 16-φ22 470 16-φ28
400 16'' 310 ±10 515 16-φ28 525 16-φ31
450 18'' 330 ±15 565 20-φ28 585 20-φ31
500 20'' 350 ±15 620 20-φ28 650 20-φ34
600 24'' 390 ±15 725 20-φ31 770 20-φ37
700 28'' 430 ±15 840 24-φ31 840 24-φ37
800 32'' 470 ±15 950 24-φ34 950 24-φ40
900 36'' 510 ±20 1050 28-φ34 1050 28-φ40
1000 40'' 550 ±20 1160 28-φ37 1170 28-φ43
1200 48'' 630 ±30 1380 32-φ40 1390 32-φ49
1400 56'' 710 ±30 1590 36-φ43 1590 36-φ49
1600 64'' 790 ±30 1820 40-φ49 1820 40-φ56
1800 72'' 870 ±30 2020 44-φ49 2020 44-φ56
2000 80'' 950 ±30 2230 48-φ49 2230 48-φ62
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
