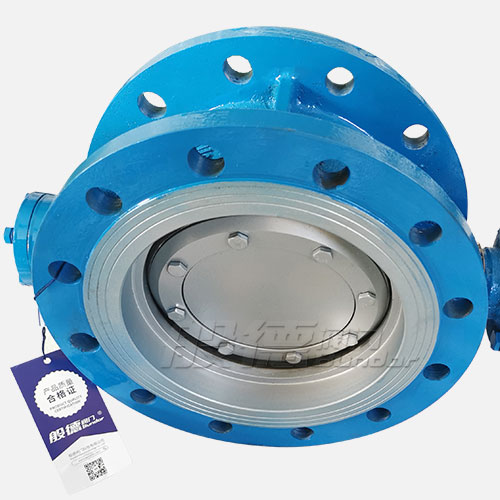

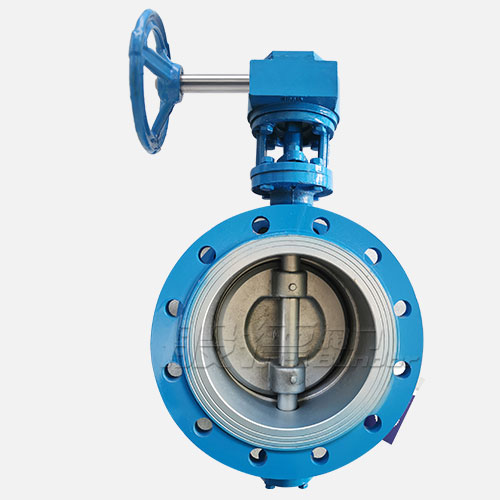

铸钢双偏心蝶阀D342X-16C

【产品型号】: D342X-10/16/150LBC

【通径】: DN50-DN600

【公称压力】: PN10/16/150LB

【适用温度】: 0～80℃

【适用介质】: 水、弱酸碱、气、油品等

【阀体材质】: WCB

应用领域：

化工水处理电力给排水

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 偏心蝶阀

更新时间：2020-11-17 15:50:45

产品介绍

产品优点

阀体为实心重体

阀体均为实心重体，壁厚满足GB26640要求，保证承压强度；
数控精密机床加工

阀体及内件均为数控精密机床加工，精度高；
密封材料可选

可选用不同密封材料，以保证密封面耐磨损，耐冲刷、耐腐蚀，使用寿命长；
密封圈更换方便

采用可更换连接式密封圈，使用标准螺栓安装在阀板上，可轻松更换；
阀轴传动扭矩小

阀轴使用自润滑式套筒轴承作为支撑，可以减少阀轴传动过程中生产的摩擦，并降低扭矩；
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测；

产品介绍

双偏心蝶阀是在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座，大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象，减轻了开启阻距、降低了磨损、提高了阀座寿命。双偏心蝶阀主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用。和中线蝶阀相比，双偏心蝶阀更耐高压，寿命更长，稳定性好。

产品参数

相关产品

执行标准	名称	设计及制造		结构长度		试压标准		侧法兰尺寸
执行标准	参照标准	GB/T 12238		GB/T 12221		GB/T 13927		GB/T 9113/ASME B16.5

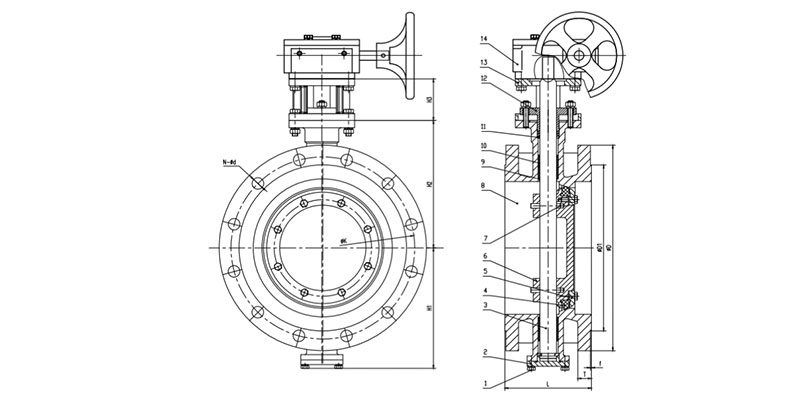

主要零部件信息	名称	8-阀体	4-阀座密封		6-蝶板		3-阀轴	14-蜗轮
主要零部件信息	材质及说明	WCB	EPDM		WCB		2Cr13	组件
尺寸信息	公称尺寸			PN10		PN16		150LB
	DN	NPS（英寸）	L	φk	N-φd	φk	N-φd	φk	N-φd
	50	2''	108	125	4-18	125	4-18	120.7	4-19
	65	2 1/2''	112	145	4-18	145	4-18	139.7	4-19
	80	3''	114	160	8-18	160	8-18	152.4	4-19
	100	4''	127	180	8-18	180	8-18	190.5	8-19
	125	5''	140	210	8-18	210	8-18	215.9	8-22.4
	150	6''	140	240	8-22	240	8-22	241.3	8-22.4
	200	8''	152	295	8-22	295	12-22	298.4	8-22.4
	250	10''	165	350	12-22	355	12-26	361.9	12-25.4
	300	12''	178	400	12-22	410	12-26	431.8	12-25.4
	350	14''	190	460	16-22	470	16-26	476.2	12-28.4
	400	16''	216	515	16-26	525	16-30	539.7	16-28.4
	450	18''	222	565	20-26	585	20-30	577.8	16-31.8
	500	20''	229	620	20-26	650	20-33	635	20-31.8
	600	24''	267	725	20-30	770	20-36	749.3	20-35.1

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
