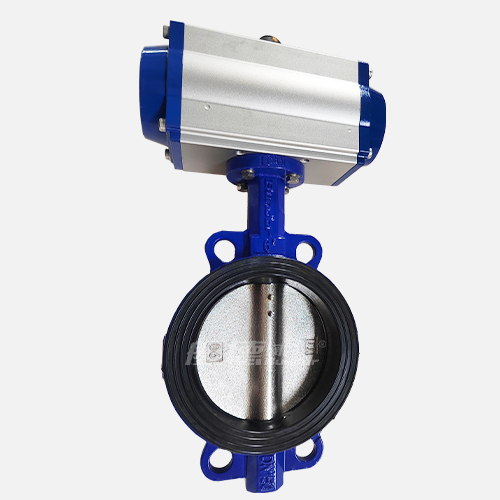

D671X-16气动蝶阀

【产品型号】: D671X-6/10/16Q

【通 径】: DN50-DN1200

【公称压力】: PN6/10/16

【适用温度】: -20~120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

新型蝶阀阀体专利:CN201520267217.9

蝶阀外观专利:CN201830771212.9

蝶阀宽边阀座专利:CN201520397103.6

咨询热线:

13821179269(微信同号)
更新时间:2017-11-10 11:54:49

产品优点

  • 可提供试压报告

    所有般德的产品,均可提供出厂试压报告。

  • 阀体阀板使用QT450-10材料,性能强

    阀体阀板均使用QT450-10材料、球化率3级以上,抗拉强度450Mpa,延展率大于10%,不易拉裂、冻裂。

  • 实心体阀体,更稳定

    阀体为实心体,同等口径重量重于其他厂家。

  • 标准EPDM橡胶阀座,性能可靠无泄漏

    阀座橡胶使用符合标准的EPDM/PTFE橡胶,蝶阀的回弹性及拉力更稳定可靠,启闭10000次以上无泄漏。

  • 特殊工艺喷涂阀体,36个月不变色

    阀体外表采用静电粉末热喷喷涂工艺,更加环保、耐候性更高,保证阀体36个月不变色。

  • 每台产品热缩膜独立包装,隔灰又防潮

    每台般德产品均采用热缩膜独立包装,并内置干燥剂,隔离空气灰尘、利于存放,避免受潮引起的产品锈蚀。

  • 双活塞齿条结构气动头,输出扭矩恒定

    气动头采用双活塞齿条式结构,啮合精确,效率高,输出扭矩恒定。

  • 挤压铝合金缸体,强度硬度高

    缸体为挤压铝合金,强度硬度高。采用低摩擦材料制成的滑动轴承,摩擦系数低,转动灵活,使用寿命长。

产品介绍

般德阀门公司生产的D671X-10/16宽边对夹气动蝶阀,在对夹蝶阀上面配上气动执行器。它的优点在于,气动执行器的执行速度相对较快,不需要工人亲力亲为,很大程度上节约了人力资源和时间。气动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长,可以多工位安装,不受介质流向影响。D671X中线对夹气动蝶阀广泛地应用到冶金、电力、石油、化工、空气以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的装置。

产品参数

D671X-16气动蝶阀

对夹气动蝶阀参数信息

阀门执行标准 名称 设计与制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸
参照标准 GB/T 12238-2008 GB/T 12221-2008 GB/T 13927-2008 ISO 5211 CLASS150/PN6/PN10/PN16/5K/10K/TABLE D/TABLE E
主要零部件信息 名称 1-阀体 2-阀座 3-蝶板 4-阀轴 5-气动执行器
材质 球墨铸铁DI 三元乙丙橡胶EPDM 不锈钢304 不锈钢410 组件

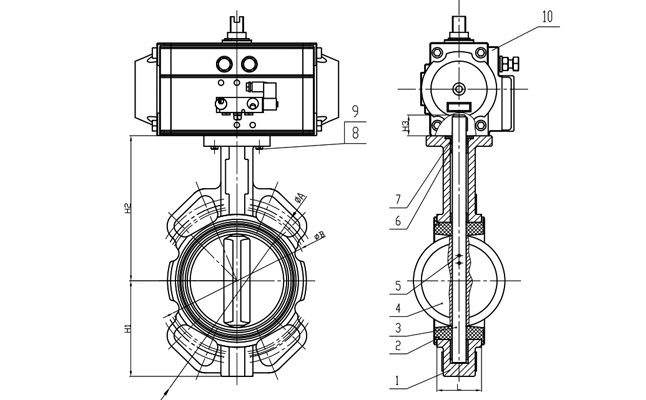

尺寸信息 DN NPS(英寸) H1 H2 H3 ∅A ∅B L
DN50 2" 75 129 32 125 105 43
DN65 2.5" 82 136 32 145 127 46
DN80 3" 99 153 32 160 145 46
DN100 4" 110 167 32 190.5 165 52
DN125 5" 125 193 32 216 200 56
DN150 6" 145 209 32 241.3 225 56
DN200 8" 170 251 40 298.4 280 60
DN250 10" 210 280 45 361.9 350 68
DN300 12" 240 315 45 431.8 400 78
DN350 14" 260 348 45 476.2 445 78
DN400 16" 295.5 392.5 52 540 510 102
DN450 18" 401.5 322.5 52 585 565 114
DN500 20" 451.5 362.5 64 650 620 127
DN600 24" 541.5 428.5 70 770 725 154
DN700 28" 暂缺
DN800 32"
DN900 36"
DN1000 40"
DN1200 44"
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体,蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装,增加了蝶阀的适用范围。

蝶阀外观专利 CN201830771212.9

采用般德阀门专利阀体外观。

蝶阀宽边阀座专利 CN201520397103.6

般德阀门专利宽边阀座,阀座具有密封面宽、密封效果好、安装拆卸简单等效果,大大地解决了传统蝶阀阀座密封面泄漏等问题。
