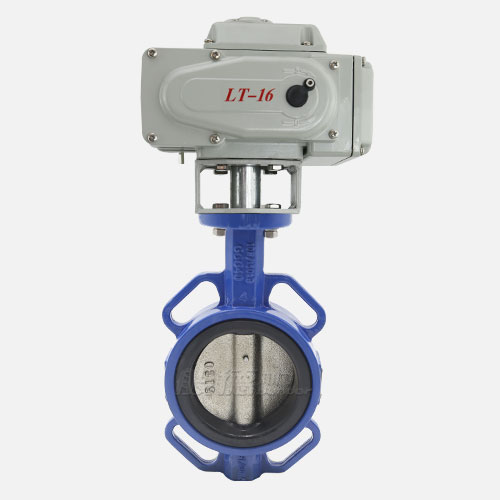

D971X-10对夹电动蝶阀

【产品型号】: D971X-16

【通 径】: DN50-800

【公称压力】: 1.0/1.6MPa

【适用温度】: 0----80°C

【适用介质】: 淡水、污水、海水、弱酸碱性介质等

【阀体材质】: 铸铁、球墨铸铁、碳钢、不锈钢等

新型蝶阀阀体专利:CN201520267217.9

蝶阀外观专利:CN201830771212.9

咨询热线:

13821179269(微信同号)
更新时间:2021-07-13 17:35:10

产品优点

  • 操作灵活

    结构独特,操作灵活,可以越关越紧,密封性能可靠。

  • 使用寿命长

    密封副材料选用不锈钢和丁腈耐油橡胶配对,延长了使用寿命。

  • 双向密封

    双向密封,安装不受介质流向控制,也不受空间位置的影响,可在任何方向安装。

  • 蝶板强度高

    蝶板采用框架结构,强度高,过流面积大,流阻小。

  • 整体烤漆

    整体烤漆,有效防止了锈蚀的发生,仅需更换密封阀座密封材料,就可在不同介质中使用。

  • 可提供试压报告

    所有般德的产品,均可提供出厂试压报告。

产品介绍

D971X-10电动蝶阀在工业自动化控制领域中起到很大的作用。它属于电动阀门和电动调节阀中的一个品种。广泛用于纺织、电站、石油化工、供热制冷、冶金、轻工、环保等领域。该产品可用做管道系统的切断,控制介质的流通。附带手动控制装置,一旦出现电源故障,可以临时用手动操作,不至于影响使用。D971X中线对夹电动蝶阀能够非常持久的应用,特别是在冶金钢铁等行业,有着较高的知名度。

产品参数

D971X-10对夹电动蝶阀

D971X-10电动蝶阀参数信息

执行标准 名称 设计及制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸
参照标准 GB/T 12238-2008 GB/T 12221-2008 GB/T 13927-2008 ISO 5211 CLASS150/PN6/PN10/PN16/
5K/10K/TABLE D/TABLE E
零部件信息 名称 阀体 阀座 蝶板 阀轴 电动执行器
材质及说明 球墨铸铁DI EPDM DI 不锈钢410 组件
尺寸信息 DN NPS(英寸) H1 H2 H3 ∅A ∅B L
DN50 2" 75 129 32 125 105 43
DN65 2.5" 82 136 32 145 127 46
DN80 3" 99 153 32 160 145 46
DN100 4" 110 167 32 190.5 165 52
DN125 5" 125 193 32 216 200 56
DN150 6" 145 209 32 241.3 225 56
DN200 8" 170 251 40 298.4 280 60
DN250 10" 210 280 45 361.9 350 68
DN300 12" 240 315 45 431.8 400 78
DN350 14" 260 348 45 476.2 445 78
DN400 16" 295.5 392.5 52 540 510 102
DN450 18" 401.5 322.5 52 585 565 114
DN500 20" 451.5 362.5 64 650 620 127
DN600 24" 541.5 428.5 70 770 725 154
DN700 28" 缺数据
DN800 32"
DN900 36"
DN1000 40"
DN1200 44"
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体,蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装,增加了蝶阀的适用范围。

蝶阀外观专利 CN201830771212.9

采用般德阀门专利阀体外观。
