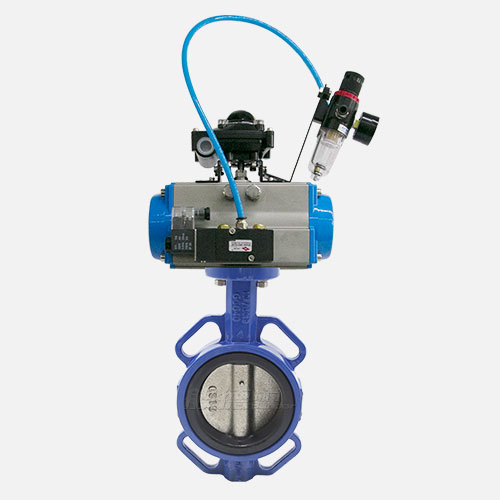

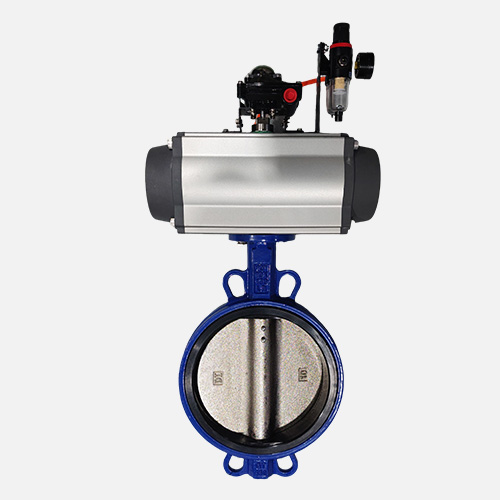

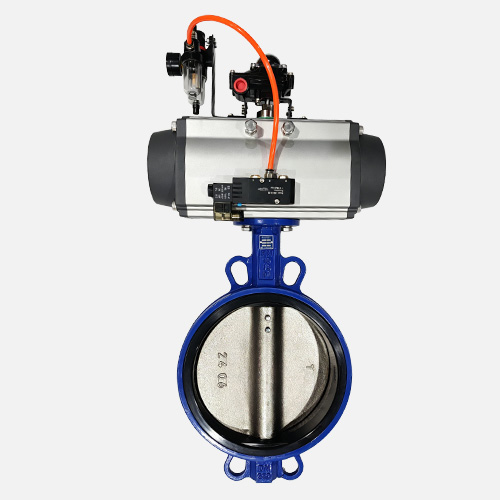

D671X-16对夹气动蝶阀

【产品型号】: D671X-16

【通径】: DN40-350

【公称压力】: PN1.0/1.6MPa

【适用温度】: 0----80°C

【适用介质】: 淡水、污水、海水、弱酸碱性介质等

【阀体材质】: 铸铁、球墨铸铁、碳钢、不锈钢等

应用领域：

市政建设水处理电力给排水水利工程

新型蝶阀阀体专利：CN201520267217.9

蝶阀外观专利：CN201830771212.9

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 电/气动蝶阀

更新时间：2022-03-14 15:06:36

产品介绍

产品优点

小巧轻便

小巧轻便，容易拆装、维修，可在任意位置安装。
结构简单

结构简单、紧凑，操作扭矩小，90°回转开启迅速。
调节性能好

流量特性趋直线，调节性能好。
密封性好

密封性好，带压启闭5万次以上仍保持零泄漏。
密封件可更换

密封件可更换，且密封可靠达到双向密封。

产品介绍

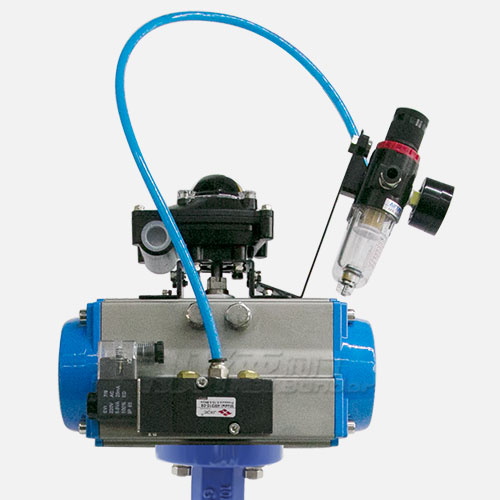

般德阀门公司生产的D671X-16对夹气动蝶阀（带三联件），在对夹蝶阀上面配上气动执行器。它的优点在于，气动执行器的执行速度相对较快，不需要工人亲力亲为，很大程度上节约了人力资源和时间。气动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长，可以多工位安装，不受介质流向影响。D671X宽边对夹气动蝶阀广泛地应用到冶金、电力、石油、化工、空气以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

产品参数

相关产品

对夹气动蝶阀参数信息

阀门执行标准	名称	设计及制造	结构长度	试压标准	上法兰尺寸	侧法兰尺寸
阀门执行标准	参照标准	GB/T 12238	GB/T 12221	GB/T 13927-2008	ISO 5211	CLASS150/PN6/PN10/PN16/5K/10K/TABLED/TABLE
主要零部件信息	名称	阀体	阀板		阀座		阀杆
主要零部件信息	材质	铸铁/球墨铸铁/不锈钢	球墨铸铁/不锈钢		乙丙橡胶/四氟乙烯		不锈钢

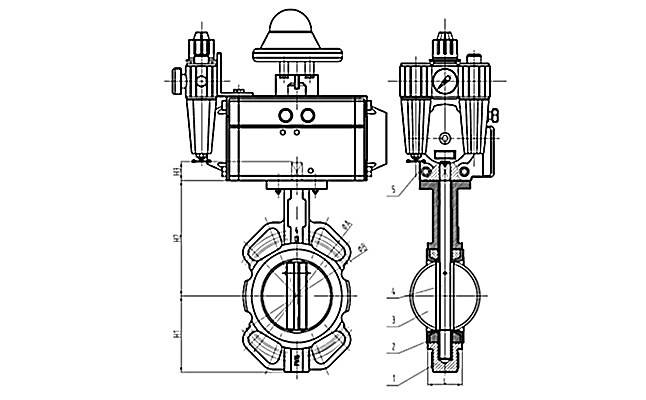

D71X-10尺寸信息	DN	IN	H1	H2	H3	ΦA	ΦB	L
	40	1.5"	65	128	32	110	95	33
	50	2"	75	129	32	125	105	43
	65	2.5"	82	136	32	145	127	46
	80	3"	99	153	32	160	145	46
	100	4"	110	167	32	190.5	165	52
	125	5"	125	193	32	216	200	56
	150	6"	145	209	32	241.3	225	56
	200	8"	170	251	40	298.4	280	60
	250	10"	210	280	45	361.9	350	68
	300	12"	240	315	45	431.8	400	78
	350	14"	260	348	45	476.2	445	78

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
