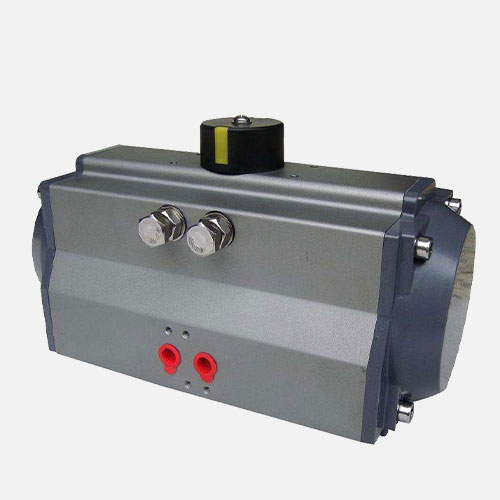

AT系列气动执行器

型号：AT52-AT270

适用蝶阀口径：DN40-DN600

防护等级：IP67

输出力矩：20Nm-3000Nm

适用温度：-20℃～80℃

外壳材质：铝合金

应用领域：

市政建设化工水处理电力石油给排水

咨询热线

13821179269

 首页 > 产品 > 配件服务

产品介绍

产品优点产品参数售后服务工程案例推荐阀门  咨询热线：13821179269

产品优点

指示器

NAMUR标准指示器便于安装位置开关、定位器等附件
输出轴

采用合金钢、高精密一体式输出轴，同时符合NAMUR、ISO5211、 DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。
缸体

ASTM6005压铸铝合金缸体可以采用硬质氧化、环氧树脂喷涂、PTFE涂层或镀镍满足不同要求。
端盖

压铸铝合金表面金属粉末喷涂各种颜色、PTFE涂层或镀镍处理。
活塞

双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。
行程调节

两个独立的行程调节螺钉可以进行方便、精确±5°的调节开、关位置。
高性能弹簧

采用优质材料、涂层处理，预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。
轴承、导板

釆用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。

产品参数

AT系列气动执行器

AT系列气动执行器

产品介绍：AT系列气动执行器是双活塞齿条与齿轮转动结构设计，分为双作用与单作用(弹簧复位)；适用于蝶阀、球阀、旋塞阀等90°旋转启闭的阀门；由于AT气动执行器有结构简单、输出力矩大、动作平稳可靠、防护安全等优点，在市政建设、水利工程、电力、给排水及石油化工等行业中得到广泛的应用。

主要零部件信息
名称	缸体	指示器	卡簧	齿轴	堵头
材料	铸铝	塑料	不锈钢	合金钢	丁腈橡胶

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	Z	φ	气源接口
AT52	30	41.5	65.5	72	92	65	30	80	φ36	φ50	4-M5×8	4-M6×10	11	14	147	φ40	NAMUR G1/4"
AT65	37.5	46	81	89	109	73.5	30	80	φ50	φ70	4-M6×10	4-M8×13	14	18	170	φ40	NAMUR G1/4"
AT75	42	53	94	100	120	81	30	80	φ50	φ70	4-M6×10	4-M8×13	14	18	184	φ40	NAMUR G1/4"
AT85	46	57	98.5	108.5	128.5	92	30	80	φ50	φ70	4-M6×10	4-M8×13	17	21	206	φ40	NAMUR G1/4"
AT92	50	58.5	111	116.5	136.5	98	30	80	φ50	φ70	4-M6×10	4-M8×13	17	21	262	φ40	NAMUR G1/4"
AT105	57.5	64	122.5	134	154	109.5	30	80	φ70	φ102	4-M8×13	4-M10×16	22	26	282	φ40	NAMUR G1/4"
AT125	71	74.5	150	160	180	133.5	30	80	φ70	φ102	4-M8×13	4-M10×16	22	26	304	φ55	NAMUR G1/4"
AT140	75	77	162	174	194	137.5	30	80	φ102	φ125	4-M10×16	4-M12×20	27	31	396	φ55	NAMUR G1/4"
AT160	87	87	185	198.5	218.5	158.5	30	80	φ102	φ125	4-M10×16	4-M12×20	27	31	445	φ55	NAMUR G1/4"
AT190	103	103	216	232	262	189	30	130		φ140		4-M16×25	36	50	532	φ80	NAMUR G1/4"
AT210	113	113	235.5	257	287	210	30	130		φ140		4-M16×25	36	50	536	φ80	NAMUR G1/4"
AT240	130	130	264.5	292	322	245	30	130		φ165		4-M20×25	46	60	602	φ80	NAMUR G1/4"
AT270	147	147	299	332	362	273	30	130		φ165		4-M20×25	46	60	722	φ80	NAMUR G1/2"
