精小型电动执行器

【产品型号】: 型号：05-200

【通径】: 输出力矩：50Nm-2000Nm

【公称压力】: 适合蝶阀口径：DN40-DN400

【适用温度】: 适用环境温度：-10℃～60℃

【适用介质】: 外壳材质：铝合金

【阀体材质】: 防护等级：IP67

应用领域：

市政建设化工电力石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 配件服务

更新时间：2020-10-21 11:36:27

产品介绍

多种功能类型

1.智能型、比例型、开关型、各类信号输出；2.全行程时间5秒、10秒、15秒、30秒、60秒等多种可选；3.智能型控制模块集成于电动执行器本体内，无须外接定位器。
性能可靠

1.蜗轮由特殊铜合金一体化锻造，强度高、耐磨性好、传动精度高；2.轴承及电器元件等关键零件为进口产品，使用寿命提高；3.通过1500V耐压测试，F级绝缘电机安全可靠；
外观精美，使用方便

1.铝合金压铸外壳、精细流畅；2.免加油、免点检、防水防锈、任意角度安装；3.外接线路简单，并有多种电压型号供选择；

精小型电动执行器采用上装式结构，用于控制0°-90°旋转的阀门及其他同类产品，如蝶阀、球阀、旋塞阀等，可以广泛应用于石油化工、水处理、船舶、造纸、电站、供热、轻工等各行业中，它以380V/220V/110V等电源作为驱动电源，实现对阀门的自动化控制。

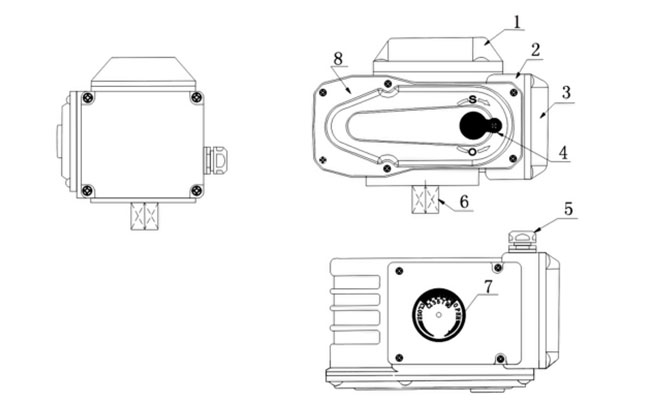

主要零部件信息		1	电器盖		5	防水电缆接头
		2	箱体		6	输出轴
		3	接线盖		7	行程显示窗
		4	防水塞		8	减速盖
型号	05	10	16	25	50	100	200
电源	DC24V/AC110V/AC220V/AC380V
输出力矩	50Nm	100Nm	160Nm	250Nm	500Nm	1000Nm	2000Nm
动作时间	20S	30S	30S	30S	30S	50S	100S
电机功率	10W	25W	30W	45W	90W	90W	110W
保护	电机过热保护器
转动角度	0～100°可调
环境温度	-10℃～60℃
耐压等级	DC24V/AC24V:500VAC 1分钟、AC110V/AC220V:1500VAC 1分钟、AC380V:1800VAC 1分钟
额定电流	0.25A	0.52A	0.55A	0.80A	1.2A	1.4A	1.4A
防护等级	IP67
限位	电动时：行程限位开关，手动时：机械挡块
重量Kg	2.8	4.2	4.5	7.2	7.5	12.5	12.5

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
