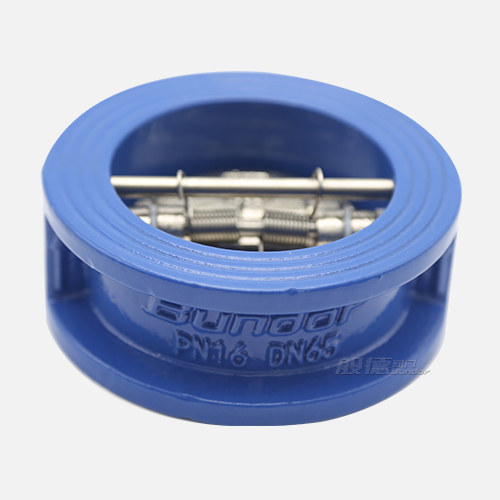

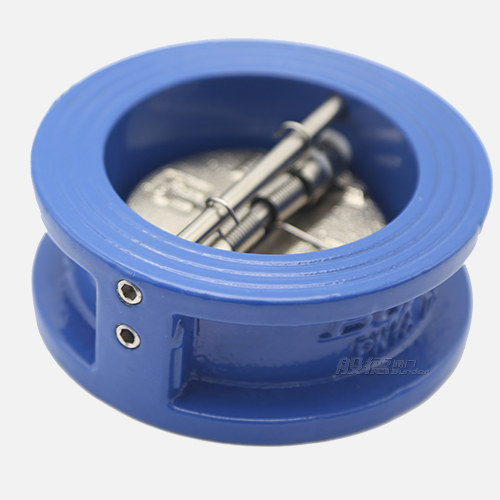

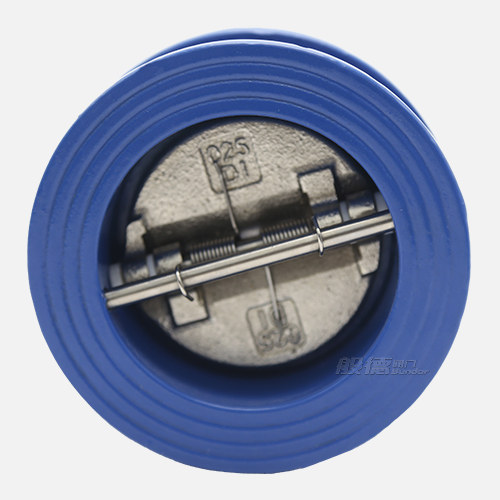

DN65蝶式止回阀

【产品型号】: DH77X-16Q

【通径】: DN65

【公称压力】: PN16

【适用温度】: -20～120℃

【适用介质】: 水及非腐蚀性液体

【阀体材质】: 球墨铸铁

应用领域：

市政建设水处理石油给排水水利工程

线密封蝶止专利：CN201822248861.8

蝶止外观专利：CN201830771192.5

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 止回阀

更新时间：2017-11-13 12:02:26

产品介绍

产品优点

球铁阀体

QT450-10球铁阀体、球化率3 级，抗拉强度450Mpa，延展率10%以上。
研磨密封面

蝶板采用日本进口的平面磨床磨削密封面，粗糙度0.8，保证其光洁度和平面度
硫化橡胶阀座

橡胶与阀体的粘合强度高于1.732MPa, 可有效避免阀座在使用过程中的脱落现象。
线密封阀座

由面密封升级为线密封，密封性能更好，可实现静压0泄露。
硬膜防锈油处理内壁

上下法兰和阀体内壁采用硬膜防锈油处理，避免喷涂后橡胶硫化过程中对漆膜的损伤，和二次高温对橡胶阀座造成的老化。
密纹水线法兰连接面

上下法兰密纹水线，密封性能更好。
出厂两次密封试验

每台阀门出厂前做两次密封实验，先做静压0泄露实验，后做带压试验。
304不锈钢标牌

304标牌，激光刻标，字迹清晰，存留时间长。不锈钢铆钉固定，外观美观，连接牢靠。
可提供检测报告

所有般德的产品，均可提供主要零部件的材质检验报告。

产品介绍

般德蝶式止回阀，对夹连接，球磨铸铁阀体，主要用于消防、石化、轻纺、造纸以及高层建筑等行业给排水管网井或水泵出口处，是水泵停机时防止管路介质倒流压差，形成水锤冲击，水泵倒转的安全装置。

产品参数

DN65蝶式止回阀

相关产品

DH77X蝶式止回阀参数信息

执行标准	名称	设计及制造		结构长度		试压标准
执行标准	参照标准	JB/T 8937-2010		GB/T 12221-2005		GB/T 13927-2008
零部件信息	名称	1-阀体	2-阀轴	3-弹簧	4-阀瓣	6-隔环
零部件信息	材质及说明	DI	304	304	DI	PTFE
尺寸信息	DN	NPS（英寸）	L±1.5	D	D1	D2
	50	2''	43	101	58	65
	65	2 1/2''	46	118	75	80
	80	3''	64	132	85	94
	100	4''	64	157	105	117
	125	5''	70	186	125	145
	150	6''	76	213	165	170
	200	8''	89	272	215	224
	250	10''	114	328	260	265
	300	12''	114	378	300	310

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。

产品专利

线密封蝶止专利 CN201822248861.8

般德阀门专利蝶止，密封采用环形线性密封，提高了阀门的密封效果和工作的可靠性。

蝶止外观专利 CN201830771192.5

采用般德阀门专利蝶止外观。
