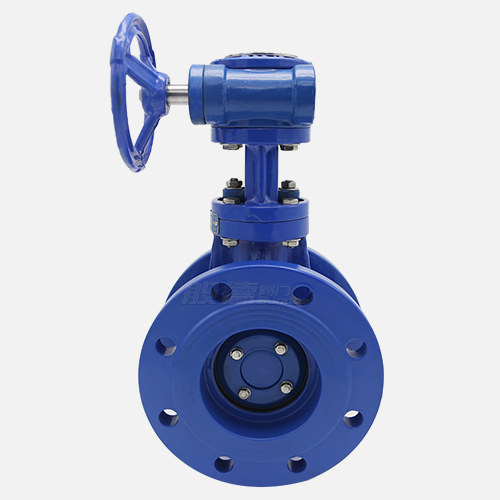

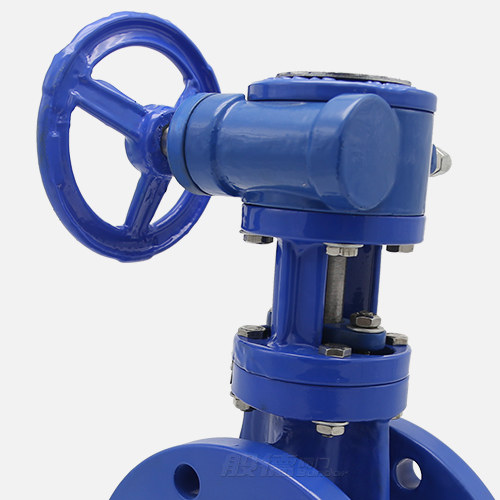

D342X-16Q法兰双偏心蝶阀

【产品型号】: D342X-10/16Q

【通 径】: DN50-DN2400

【公称压力】: PN1.0/1.6MPa

【适用温度】: -20~120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 偏心蝶阀
更新时间:2017-12-07 10:39:40

产品优点

  • 阀体阀板性能强

    阀体/阀板采购QT450-10材料、球化率3级以上、保化验,机械性能完全达标。

  • 阀轴传动扭矩小

    阀轴使用自润滑式套筒轴承作为支撑、可以减少阀轴传动过程中生产的摩擦、并降低扭矩。

  • 实心体阀体

    阀体均为实心重体,壁厚满足GB26640要求,保证承压强度;

  • 数控精密机床加工

    阀体及内件均为数控精密机床加工,精度高;

  • 多种密封材料可选

    可选用不同密封材料,以保证密封面耐磨损,耐冲刷、耐腐蚀,使用寿命长;

  • 可轻松更换

    采用可更换连接式密封圈,使用标准螺栓安装在阀板上,可轻松更换;

  • 层层质检,保证产品品质

    从毛坯到成品包装出厂每个环节层层质检。

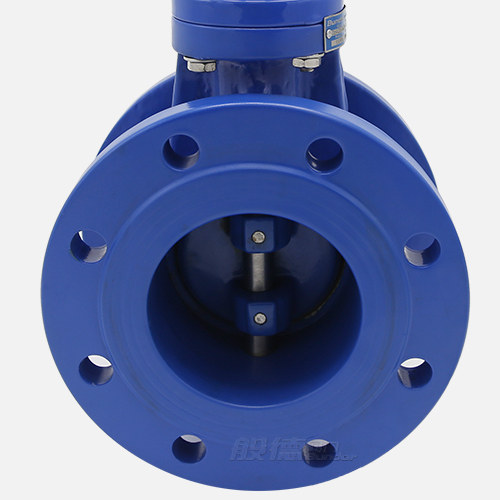

产品介绍

D342X-16Q法兰双偏心蝶阀:结构简单紧凑、重量轻、操作方便,性能可靠,功能齐全,造型美观大方,便于维修。该阀门采用双偏心结构,蝶板、阀座密封面加工精度高。蝶板在开启的瞬间,密封面完全脱离;蝶板在关闭的过程中几乎无摩擦,关闭轻便。具有越关越紧自锁功能,自密封性能,密封性能稳定可靠; 双偏心法兰蝶阀泛用于冶金、水电、热电、热力、城市给排水、农田排灌等行业,适用介质为蒸汽、空气、水等,在管道系统中,作截断或连通介质用。

产品参数

D342X-16Q法兰双偏心蝶阀

D342X-16Q法兰双偏心蝶阀参数信息

阀门执行标准 名称 设计及制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸
参照标准 GB/T 12238-2008 GB/T 12221-2008 GB/T 13927-2008 ISO 5211 GB/T 17241.6-2008

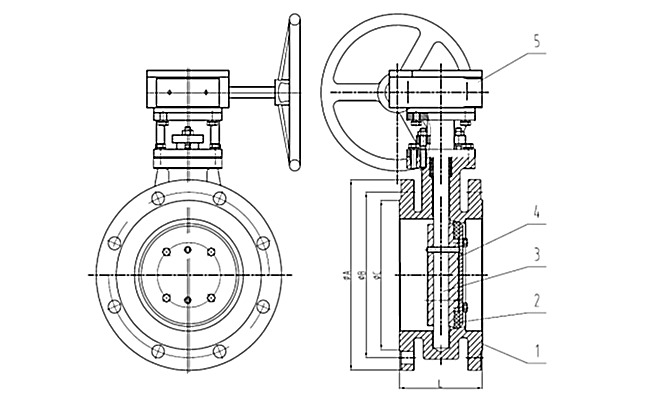

主要零部件信息 名称 1-阀体 2-阀座密封 3-蝶板 4-阀轴 5-涡轮
材质 球墨铸铁DI 三元乙丙橡胶EPDM 球墨铸铁DI 45# <DN800单级;≥DN800双级
尺寸信息 公称尺寸 PN10 结构长度 PN16
DN NPS(英寸) A B C L A B C
50 2'' 165 125 99 108 165 125 99
65 2  1/2'' 185 145 118 112 185 145 118
80 3'' 200 160 132 114 200 160 132
100 4'' 220 180 156 127 220 180 156
125 5'' 250 210 184 140 250 210 184
150 6'' 285 240 211 140 285 240 211
200 8'' 340 295 266 152 340 295 266
250 10'' 395 350 319 165 405 355 319
300 12'' 445 400 370 178 460 410 370
350 14'' 505 460 429 190 520 470 429
400 16'' 565 515 480 216 580 525 480
450 18'' 615 565 530 222 640 585 548
500 20'' 670 620 582 229 715 650 609
600 24'' 780 725 682 267 840 770 720
700 28'' 895 840 794 292 910 840 794
800 32'' 1015 950 901 318 1025 950 901
900 36'' 1115 1050 1001 330 1125 1050 1001
1000 40'' 1230 1160 1112 410 1255 1170 1112
1200 48'' 1455 1380 1328 470 1485 1390 1328
1400 56'' 1675 1590 1530 530 1685 1590 1530
1600 64'' 1915 1820 1750 600 1930 1820 1750
1800 72'' 2115 2020 1950 670 2130 2020 1950
2000 80'' 2325 2230 2150 760 2345 2230 2150
2200 88'' 2550 2440 2295 800 2550 2440 2295
2400 96'' 2760 2650 2495 850 2760 2650 2495
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
