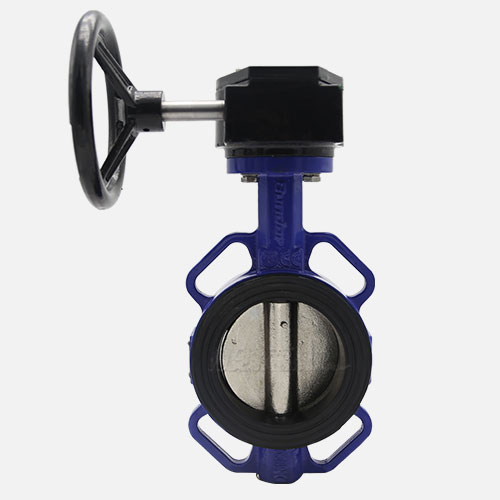

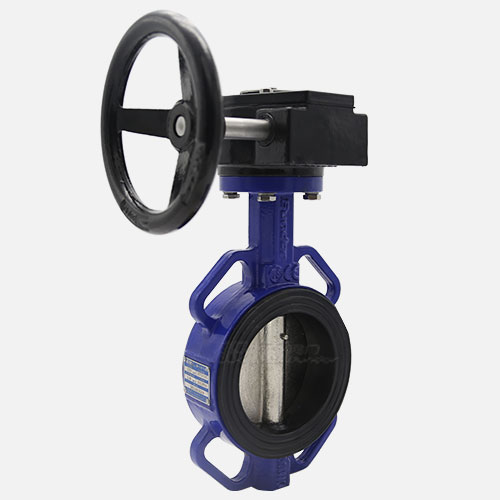

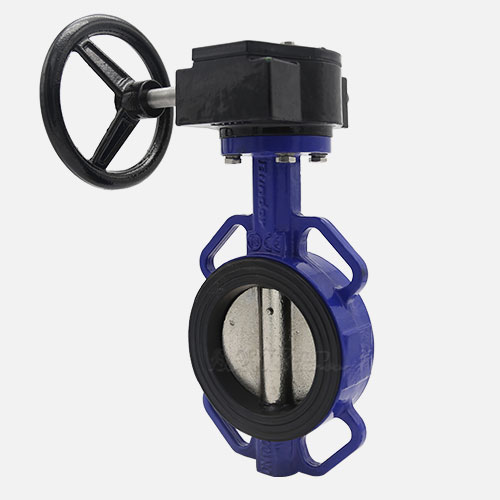

铸铁蜗轮蝶阀D371X-16

【产品型号】: D371X-10/16

【通 径】: DN50-300

【公称压力】: PN10/PN16

【适用温度】: -20~120℃

【适用介质】: 清水及中性液体

【阀体材质】: 灰铸铁

新型蝶阀阀体专利:CN201520267217.9

蝶阀外观专利:CN201830771212.9

蝶阀宽边阀座专利:CN201520397103.6

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 涡轮蝶阀
更新时间:2019-03-29 10:23:25

产品优点

  • 可提供试压报告

    所有般德的产品,均可提供出厂试压报告。

  • 阀体壁承压能力强

    阀体壁厚满足GB 26640的要求,厚度厚,承压强度有保障。

  • 蝶板销子强度高,耐磨损

    有销蝶阀的销子采用调质处理,强度高,耐磨损,连接安全可靠。

  • 阀座耐用寿命

    密封件可以更换、密封性能可靠达到双向密封零泄漏。

  • 宽边阀座,密封性能可靠

    阀座为宽边阀座,宽边阀座有利于阀门的安装,在管道上与法兰凸台接触面宽,密封性能可靠,安装精度要求低于窄边阀座。

  • 阀座轴向带凹台

    阀座轴向带凹台,装有O型圈,能实现阀座轴向的二次密封。

  • 阀轴支撑有力,轴向密封可靠

    阀轴与阀体配合采用4道无油轴承,3道O型密封,阀轴支撑更有力,轴向密封更可靠。

  • 标牌外观漂亮,连接牢靠

    标牌采用304材质,使用激光刻标,字迹清晰,存留时间长。使用不锈钢铆钉固定,外观更漂亮,连接更牢靠。

产品介绍

般德D371X-10/16-DN100蜗轮对夹蝶阀,产品配置:对夹灰铁多标准体,DI镀镍板,45#轴,宽边50%含胶量EPDM阀座,IP65蜗轮头。主要应用于市政建设、水利工程、给排水、水处理等领域。

产品参数

铸铁蜗轮蝶阀D371X-16
执行标准 名称 设计及制造 结构长度 试压标准
参照标准 GB/T 12238 GB/T 12221 GB/T 13927
零部件信息 名称 阀体 阀座 蝶板 阀轴 驱动方式 螺栓 销子
材质及说明 CI 宽边50%含胶量EPDM DI镀镍 45# 涡轮 201 304

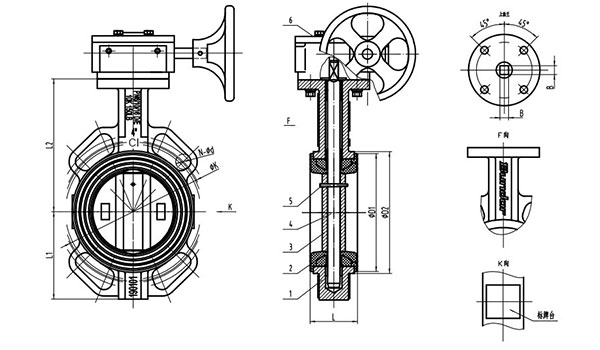

尺寸信息 公称尺寸   PN 10 PN 16 Class150 JIS 10K
DN NPS(英寸) L ΦK N-Φd ΦK N-Φd ΦK N-Φd ΦK N-Φd
50 2" 43 125 4-Φ18 125 4-Φ18 120.7 4-Φ19 120 4-Φ19
65 2 1/2" 46 145 4-Φ18 145 4-Φ18 139.7 4-Φ19 140 4-Φ19
80 3" 46 160 8-Φ18 160 8-Φ18 152.4 4-Φ19 150 8-Φ19
100 4" 52 180 8-Φ18 180 8-Φ18 190.5 8-Φ19 175 8-Φ19
125 5" 56 210 8-Φ18 210 8-Φ18 215.9 8-Φ22.4 210 8-Φ23
150 6" 56 240 8-Φ22 240 8-Φ22 241.3 8-Φ22.4 240 8-Φ23
200 8" 60 295 8-Φ22 295 12-Φ22 298.4 8-Φ22.4 290 12-Φ23
250 10" 68 350 12-Φ22 355 12-Φ26 361.9 12-Φ25.4 355 12-Φ25
300 12" 78 400 12-Φ22 410 12-Φ26 431.8 12-Φ25.4 400 16-Φ25
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体,蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装,增加了蝶阀的适用范围。

蝶阀外观专利 CN201830771212.9

采用般德阀门专利阀体外观。

蝶阀宽边阀座专利 CN201520397103.6

般德阀门专利宽边阀座,阀座具有密封面宽、密封效果好、安装拆卸简单等效果,大大地解决了传统蝶阀阀座密封面泄漏等问题。
