D371X加长杆涡轮蝶阀

【产品型号】: D371X-6/10/16Q

【通 径】: DN40-DN1200

【公称压力】: PN6/10/16

【适用温度】: -20~120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 涡轮蝶阀
更新时间:2021-07-12 11:17:18

产品优点

  • 多标准阀体

    般德阀门对夹蝶阀侧法兰符合国标,同时可定制德标、俄标、美标、英标等。

  • 高弹性阀座橡胶

    阀座橡胶含胶率50%,经仿真启闭实验1万次以上,无泄漏。

  • 球墨铸铁实心阀体

    QT450-10球铁阀体、球化率3 级,抗拉强度450Mpa,延展率10%以上。相同厚度情况下,抗拉强度是灰铁体的2倍,可适用的工作压力更高。

  • 阿克苏环氧塑粉

    阀体喷涂采用世界知名品牌阿克苏的环氧树脂塑粉,附着力强,划格法0-1级通过;冲击强度高,50kg•cm正冲通过;耐候性好,户内户外均可使用。

  • 不锈钢螺栓

    螺栓采用不锈钢材质,稳定可靠,防锈能力强。

  • 热缩膜独立包装

    每台般德产品均采用热缩膜独立包装,并内置干燥剂,隔离空气灰尘、利于存放,避免受潮引起的产品锈蚀。

  • 独立身份标识

    每一台般德产品从配件到成品都有其独立的二维码标识,唯一的ID身份编号,保证产品可追溯。

  • 自动生成检验报告

    每件产品由般德智能检测设备试压检测,并自动生成检验报告,每份数据和报告保存5年,保证出厂合格率。

  • 质保两年

    般德品牌产品国内外各有太平洋保险500万保额的品质承保(保单号:ATIJ04007120Q000006E),承保范围29类,共1000余种产品,质保2年,两年内坏一个赔两个。

产品介绍

D371X-16Q加长杆蜗轮蝶阀跟普通对夹蝶阀有相同的特点,结构非常简单,重量轻,可以在任何位置安装,维修起来也很方便。而加长杆的蝶阀有特殊的用途,主要适用于地下管道阀门或不易接近的阀门用于加长传动装置使用。橡胶材质胶套让该阀门适用于化工、石化、冶炼等行业中空气、水、污水、蒸气、油品等弱酸弱碱的介质流通。

产品参数

D371X加长杆涡轮蝶阀

D371X-16Q加长杆蜗轮蝶阀参数信息

阀门执行标准 名称 设计及制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸
参照标准 GB/T 12238-2008 GB/T 12221-2008 GB/T 13927-2008 ISO 5211 CLASS150/PN6/PN10/PN16/
5K/10K/TABLE D/TABLE E

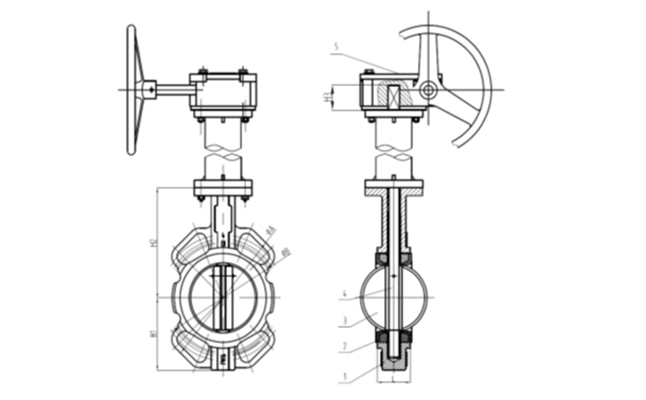

主要零部件信息 名称 1-阀体 2-阀座 3-蝶板 4-阀轴 5-涡轮
材质 球墨铸铁DI 三元乙丙橡胶EPDM 球墨铸铁DI 不锈钢410 组件
尺寸信息 DN NPS(英寸) H1 H2 H3 ∅A ∅B L
DN40 1.5" 65 128 32 110 95 33
DN50 2" 75 129 32 125 105 43
DN65 2.5" 82 136 32 145 127 46
DN80 3" 99 153 32 160 145 46
DN100 4" 110 167 32 190.5 165 52
DN125 5" 125 193 32 216 200 56
DN150 6" 145 209 32 241.3 225 56
DN200 8" 170 251 40 298.4 280 60
DN250 10" 210 280 45 361.9 350 68
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
