DN100球铁蜗轮蝶阀

【产品型号】: D371X-10/16Q

【通 径】: DN50-300

【公称压力】: PN10/PN16

【适用温度】: -20~120℃

【适用介质】: 清水及中性液体

【阀体材质】: 球墨铸铁

新型蝶阀阀体专利:CN201520267217.9

蝶阀外观专利:CN201830771212.9

蝶阀宽边阀座专利:CN201520397103.6

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 涡轮蝶阀
更新时间:2019-03-29 10:23:25

产品优点

  • 可提供试压报告

    所有般德的产品,均可提供出厂试压报告。

  • 阀体壁承压能力强

    阀体壁厚满足GB 26640的要求,厚度厚,承压强度有保障。

  • 蝶板销子强度高,耐磨损

    有销蝶阀的销子采用调质处理,强度高,耐磨损,连接安全可靠。

  • 高弹性阀座橡胶

    阀座橡胶含胶率50%,经仿真启闭实验1万次以上,无泄漏。

  • 宽边阀座

    相对窄边阀座,宽边与管道法兰接触面更宽,直径宽20毫米左右,安装密封性能更好。

  • 球墨铸铁实心阀体

    QT450-10球铁阀体、球化率3 级,抗拉强度450Mpa,延展率10%以上。相同厚度情况下,抗拉强度是灰铁体的2倍,可适用的工作压力更高。

  • 轴向密封无泄漏

    阀轴由4道无油轴承支撑,3道O-ring密封,扭矩较小,密封可靠。

  • 阿克苏环氧塑粉

    阀体喷涂采用阿克苏的环氧树脂塑粉,附着力强,划格法0-1级通过;冲击强度高,50kg•cm正冲通过;耐候性好,户内户外均可使用。

  • 涡轮头防水等级高

    涡轮头采用IP65防水等级涡轮头,适用于室内室外。

产品介绍

般德DN100蜗轮蝶阀D371X-10/16Q,产品配置:对夹球铁多标准体,DI镀镍板,45#轴,宽边50%含胶量EPDM阀座,IP65蜗轮头。主要应用于市政建设、水利工程、给排水、水处理等领域。

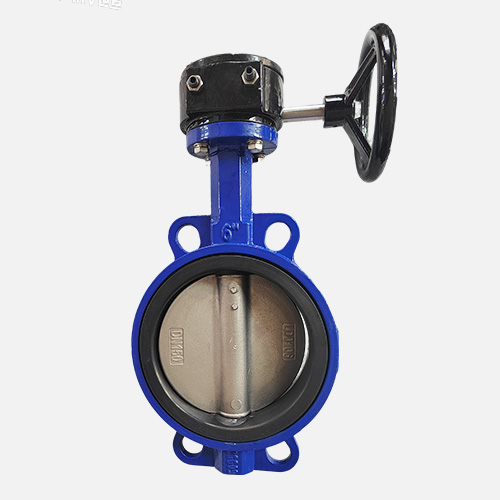

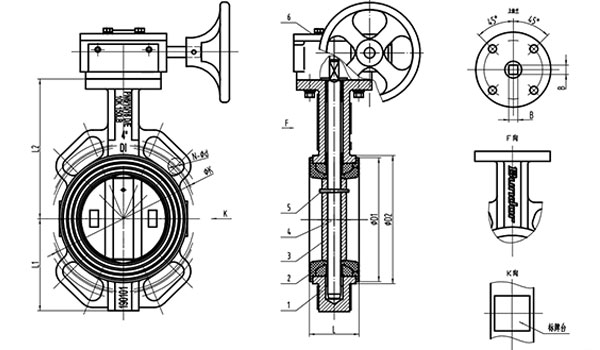

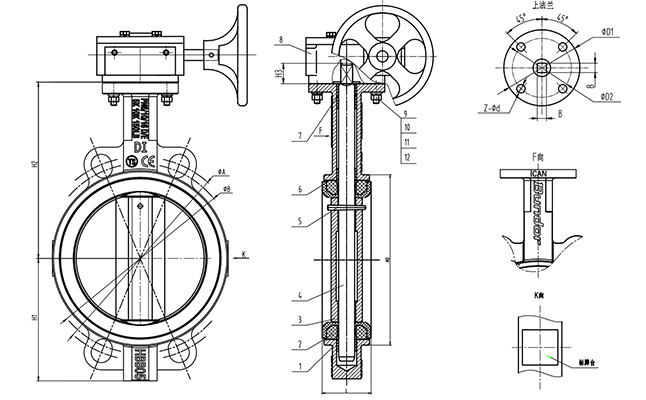

产品参数

DN100球铁蜗轮蝶阀
执行标准 名称 设计及制造 结构长度 试压标准
参照标准 GB/T 12238 GB/T 12221 GB/T 13927
零部件信息 名称 阀体 阀座 蝶板 阀轴 驱动方式 螺栓 销子
材质及说明 DI 宽边50%含胶量EPDM DI镀镍 45# 涡轮 201 304
尺寸信息 公称尺寸   PN 10 PN 16 Class150 JIS 10K
DN NPS(英寸) L ΦK N-Φd ΦK N-Φd ΦK N-Φd ΦK N-Φd
50 2" 43 125 4-Φ18 125 4-Φ18 120.7 4-Φ19 120 4-Φ19
65 2 1/2" 46 145 4-Φ18 145 4-Φ18 139.7 4-Φ19 140 4-Φ19
80 3" 46 160 8-Φ18 160 8-Φ18 152.4 4-Φ19 150 8-Φ19
100 4" 52 180 8-Φ18 180 8-Φ18 190.5 8-Φ19 175 8-Φ19
125 5" 56 210 8-Φ18 210 8-Φ18 215.9 8-Φ22.4 210 8-Φ23
150 6" 56 240 8-Φ22 240 8-Φ22 241.3 8-Φ22.4 240 8-Φ23
200 8" 60 295 8-Φ22 295 12-Φ22 298.4 8-Φ22.4 290 12-Φ23
250 10" 68 350 12-Φ22 355 12-Φ26 361.9 12-Φ25.4 355 12-Φ25
300 12" 78 400 12-Φ22 410 12-Φ26 431.8 12-Φ25.4 400 16-Φ25
350 14" 78 460 16-Φ22 470 16-Φ26 476.2 12-Φ28.4 445 16-Φ25
400 16" 102 515 16-Φ26 525 16-Φ30 539.7 16-Φ28.4 510 16-Φ27
450 18" 114 565 20-Φ26 585 20-Φ30 577.8 16-Φ31.8 565 20-Φ27
500 20" 127 620 20-Φ26 650 20-Φ33 635 20-Φ31.8 620 20-Φ27
600 24" 154 725 20-Φ30 770 20-Φ36 749.3 20-Φ35.1 730 24-Φ33
700 28" 165 840 24-Φ30 840 24-Φ36 863.6 28-Φ35.1 840 24-Φ33
800 32" 190 950 24-Φ33 950 24-Φ39 977.9 28-Φ41.1 950 28-Φ33
900 36" 203 1050 28-Φ33 1050 28-Φ39 1085.8 32-Φ41.1 1050 28-Φ33
1000 40" 216 1160 28-Φ36 1170 28-Φ42 1200.2 38-Φ41.1 1270 28-Φ39
1200 44" 254 1380 32-Φ39 1390 32-Φ48 1422.4 44-Φ41.1 1380 32-Φ39
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体,蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装,增加了蝶阀的适用范围。

蝶阀外观专利 CN201830771212.9

采用般德阀门专利阀体外观。

蝶阀宽边阀座专利 CN201520397103.6

般德阀门专利宽边阀座,阀座具有密封面宽、密封效果好、安装拆卸简单等效果,大大地解决了传统蝶阀阀座密封面泄漏等问题。
