HH47X蝶式缓闭止回阀

【产品型号】: HH47X-10/16Q

【通径】: DN100-DN2000

【公称压力】: PN10/16

【适用温度】: 0℃～80℃

【适用介质】: 水、油品等

【阀体材质】: 球墨铸铁QT450

应用领域：

市政建设水处理电力给排水

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 止回阀

更新时间：2021-11-22 15:11:03

产品介绍

产品优点

零部件精度有保障

所有零部件均采用精密数控机床加工，确保产品精度；
缓闭系统性能优良

缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤；
零部件可根据工况选配材质

有橡胶软密封及不锈钢硬密封可选，启闭平稳，无振动，无噪音，阀板及其他零部件也可根据工况选配材质；
阀轴摩擦小

阀轴采用自润滑式套筒轴承支撑，减少摩擦和扭矩；
阿克苏环氧树脂喷涂

采用世界品牌阿克苏环氧树脂喷涂，喷涂厚度达250um；
出厂前严格试压

每台阀门出厂必须按照国家标准试压，不合格产品绝不出厂。

产品介绍

蝶式缓闭止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀门具有体积小、结构简单、流体阻力小、运行平稳、缓冲性能好等特点，特别适合大口径管路系统。

产品参数

HH47X蝶式缓闭止回阀

相关产品

执行标准	名称	设计及制造	结构长标准	法兰连接标准	试压标准
执行标准	参照标准	GB/T 12238	GB/T 12221	GB/T 17241.6	GB/T 13927

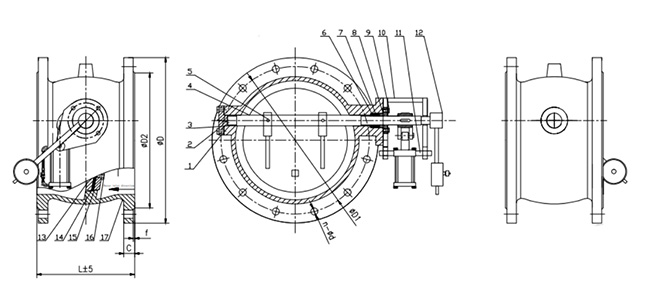

主要零部件信息	名称	17-阀体	13-阀板	4-阀轴	14-密封
主要零部件信息	材质及说明	QT450-10	QT450-10	2Cr13	EPDM
尺寸信息	公称尺寸			PN10
	DN	NPT	L	D1	n-d
	100	4''	190	180	8-φ19
	125	5''	200	210	8-φ19
	150	6''	210	240	8-φ23
	200	8''	230	295	8-φ23
	250	10''	250	350	12-φ23
	300	12''	270	400	12-φ23
	350	14''	290	460	16-φ23
	400	16''	310	515	16-φ28
	450	18''	330	565	20-φ28
	500	20''	350	620	20-φ28
	600	24''	390	725	20-φ31
	700	28''	430	840	24-φ31
	800	32''	470	950	24-φ34
	900	36''	510	1050	28-φ34
	1000	40''	550	1160	28-φ37
	1200	48''	630	1380	32-φ40
	1400	56''	710	1590	36-φ43
	1600	64''	790	1820	40-φ49
	1800	72''	870	2020	44-φ49
	2000	80''	950	2230	48-φ49

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
