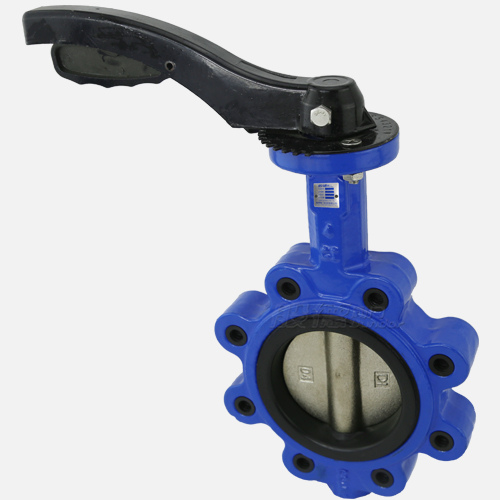

D71X-16Q凸耳蝶阀

【产品型号】: D71X-16Q

【通径】: DN50-DN250

【公称压力】: PN1.6MPa

【适用温度】: -20～120℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

应用领域：

市政建设水处理电力给排水水利工程

防飞出阀杆专利：CN201822244366.X

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 手柄蝶阀

更新时间：2022-05-17 11:29:17

产品介绍

产品优点

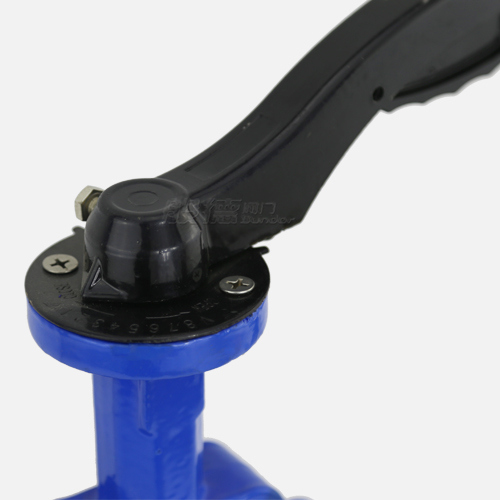

加厚铝手柄

手柄采用加厚铝手柄设计，既保证美观又保证耐用。

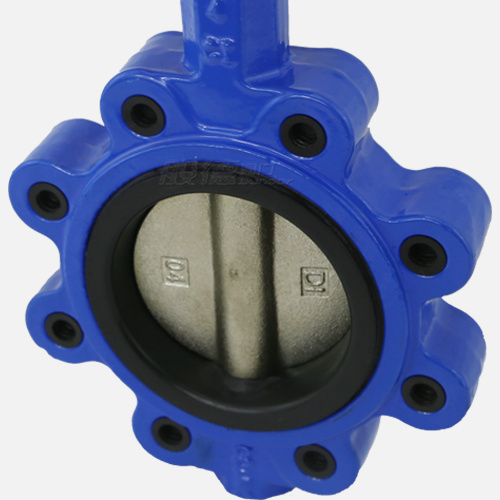

球墨铸铁实心阀体

阀体阀板均使用QT450-10材料、球化率3级以上、抗拉强度450Mpa，延展率大于10%，不易拉裂、冻裂。
高弹性阀座橡胶

阀座橡胶含胶率50%，经仿真启闭实验1万次以上，无泄漏。
无销轴板连接结构

蝶板和阀轴采用无销连接，可以完全避免因装销钉引起的泄露和腐蚀。阀轴易拆卸，便于更换阀座。
阿克苏环氧塑粉

阀体喷涂采用阿克苏的环氧树脂塑粉，附着力强，划格法0-1级通过；冲击强度高，50kg•cm正冲通过；耐候性好，户内户外均可使用。
POF热缩膜独立包装

DN200以下口径采用POF热缩膜膜独立包装，DN250以上采用气泡袋或缠绕膜包装，内置干燥剂，防潮、防淋、隔灰尘。
304不锈钢标牌

304标牌，激光刻标，字迹清晰，存留时间长。不锈钢铆钉固定，外观美观，连接牢靠。
产品可追溯

每一台般德产品都有专属的ID编号。
可提供试压报告

所有般德的产品，均可提供出厂试压报告。

产品介绍

D71X-16Q铝手柄凸耳蝶阀是般德阀门公司生产的手柄对夹蝶阀之一，手柄材质使用铝合金，用于截断阀使用；铝手柄凸耳对夹式蝶阀适用于供排水，发电，化工等工程之中，该蝶阀小巧轻便，结构简单紧凑，双半轴无销碟板，拆装更方便。

产品参数

D71X-16Q凸耳蝶阀

相关产品

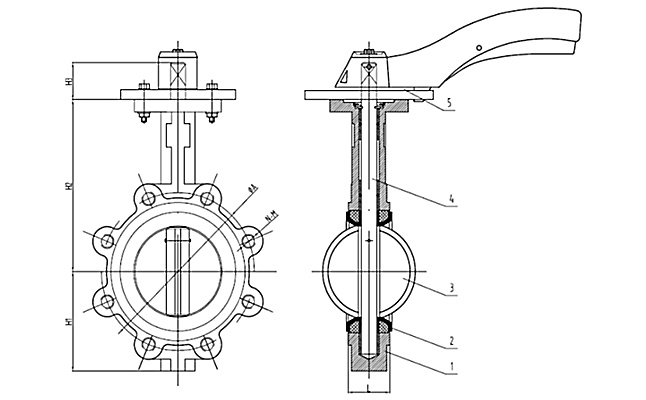

D71X铝手柄凸耳蝶阀参数信息

阀门执行标准	名称	设计及制造	结构长度		试压标准		上法兰尺寸	侧法兰尺寸
阀门执行标准	参照标准	GB/T 12238-2008	GB/T 12221-2008		GB/T 13927-2008		ISO 5211	GB/T 17241.6-2008\ ASME B16.5 Class150
主要零部件信息	名称	1-阀体	2-阀座		3-蝶板		4-阀轴	5-铝手柄
主要零部件信息	材质	球墨铸铁DI	三元乙丙橡胶EPDM		球墨铸铁DI		不锈钢410	组件
尺寸信息	公称尺寸		外形尺寸			结构长度	PN16		Class150
	DN	NPS（英寸）	H1	H2	H3	L	ΦA	N-M	ΦA	N-M
	DN50	2"	80	169	32	43	125	4-M16	120.7	4-5/8"
	DN65	2.5"	89	176	32	46	145	4-M16	139.7	4-5/8"
	DN80	3"	95	183	32	46	160	8-M16	152.4	4-5/8"
	DN100	4"	114	201	32	52	180	8-M16	190.5	8-5/8"
	DN125	5"	127	214	32	56	210	8-M16	215.9	8-3/4"
	DN150	6"	139	229	32	56	240	8-M20	241.3	8-3/4"
	DN200	8"	175	257	45	60	295	12-M20	298.5	8-3/4"
	DN250	10"	203	280	45	68	355	12-M24	362	12-7/8"

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。

产品专利

防飞出阀杆专利 CN201822244366.X

般德阀门专利防飞出阀杆结构，能防止因流体介质的压力太大导致阀杆脱离飞出，增加阀门的安全可靠性。
