精密铸造
阀体为精密铸造阀体,材质WCB达标、外观精细,每批铸件都有炉号标志,方便生产跟踪 ,保材质检验;
-
保证密封
阀座采用整体模压成型后再机加工成型、确保精度,保证了密封性;
-
摩擦系数小
密封副为FEP/FEP或其它材料组合,摩擦系数小,启闭力矩低;
-
维修更换方便
填料采用PTFE材质,密封性能好,维修更换方便;
-
使用安全
蝶板与阀杆设计为一体结构,可以防止由管路压力波动造成内件冲出阀体的可能有性,结构紧凑,使用安全;
-
零泄露
四级(蝶板圆周、轴头端面、阀轴径向、阀座)加载弹性密封,保证了阀门内、外的零泄露;
-
环氧树脂静电喷涂
阀体采用环氧树脂静电喷涂,喷涂厚度达到250μm。
-
-
产品优点

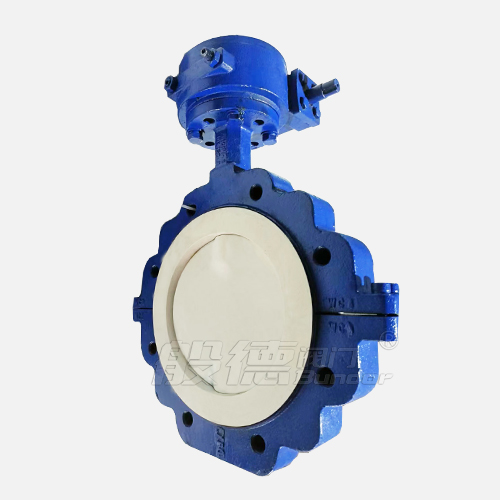

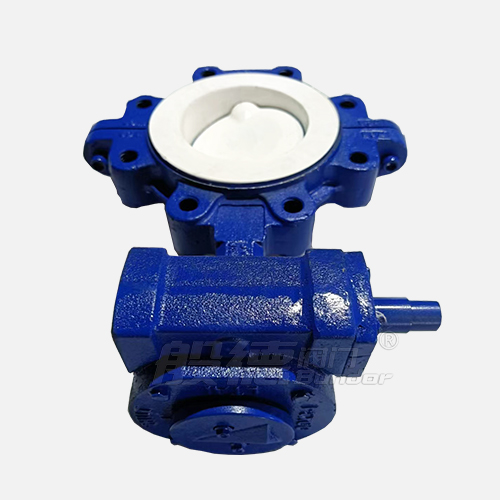

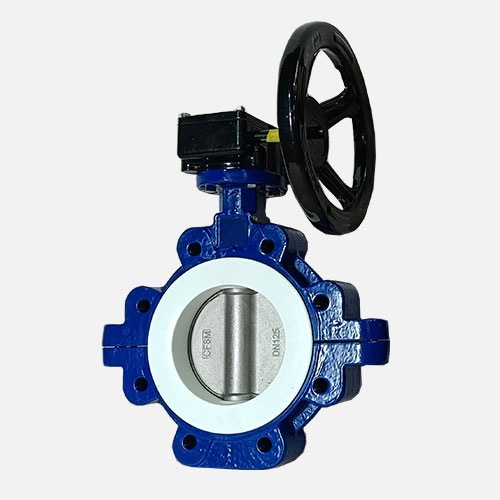

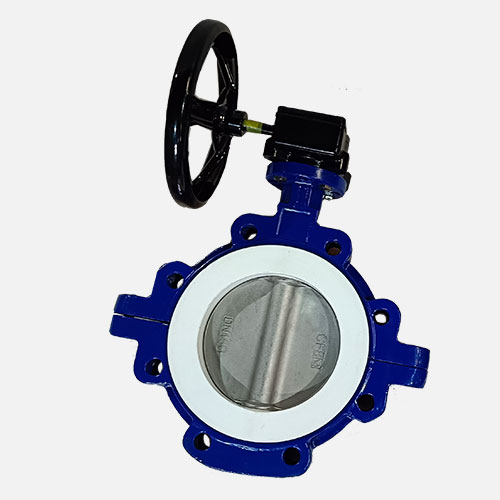

产品介绍
"衬氟蝶阀是采用氟塑料衬里层的蝶阀,阀体内和阀板上衬聚四氟,使介质和阀体阀板隔离,达到防腐的效果,具有极高的化学稳定性,适用于强腐蚀性化学介质;
衬氟蝶阀可配电动、气动执行器,可实现智能型(调节型)和开关型。具有功能强、体积小、重量轻,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。"
产品参数
其他可选配置 | 名称 | 阀体 | 里衬密封 | 蝶板 | 驱动 |
材质及说明 | WCB/CF8/ CF8M/CF3M | FEP/PFA/PTFE | WCB/CF8/ CF8M/CF3M | 手柄/蜗轮/电动/气动 |
名称 | 设计及制造 | 结构长度 | 试压标准 | 法兰连接标准 |
参照标准 | GB/T 12238 API609 |
GB/T 12221 API609 |
GB/T 13927 API598 |
HG/T 20592 ASME B16.5 ASME B16.47-A |

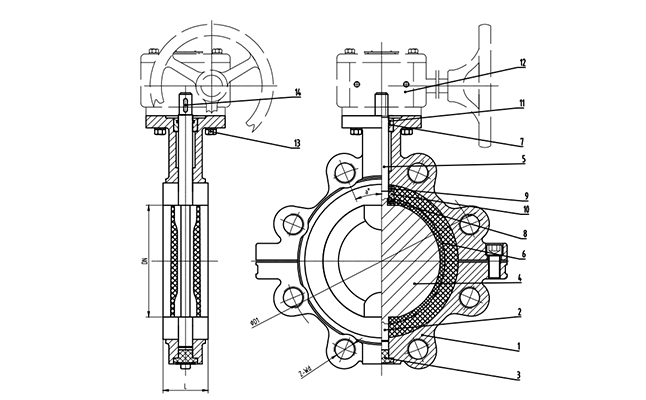

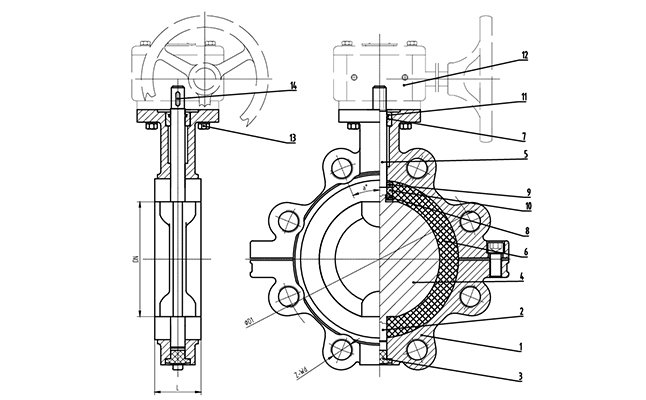

名称 | 阀体 | 阀板 | 阀杆 |
材质及说明 | WCB+F46/PFA/PTFE | WCB+F46/PFA/PTFE | 2Cr13 |
SIZE | PN10/16 | 150LB | ||||
DN | NPS | L | ΦD1 | n-Φd | ΦD1 | n-Φd |
50 | 2'' | 43 | 125 | 4-18 | 120.7 | 4-19 |
65 | 2 1/2'' | 46 | 145 | 8-18 | 139.7 | 4-19 |
80 | 3'' | 46 | 160 | 8-18 | 152.4 | 4-19 |
100 | 4'' | 52 | 180 | 8-18 | 190.5 | 8-19 |
125 | 5'' | 56 | 210 | 8-18 | 215.9 | 8-23 |
150 | 6'' | 56 | 240 | 8-22 | 241.3 | 8-23 |
200 | 8'' | 60 | 295 | 8-22/12-22 | 298.5 | 8-23 |
250 | 10'' | 68 | 350/355 | 12-22/12-26 | 362 | 12-26 |
300 | 12'' | 78 | 400/410 | 12-22/12-26 | 431.8 | 12-26 |
350 | 14'' | 78 | 460/470 | 16-22/16-26 | 476.2 | 12-29 |
400 | 16'' | 102 | 515/525 | 16-26/16-30 | 539.7 | 16-29 |
450 | 18'' | 114 | 565/585 | 20-26/20-30 | 577.8 | 16-32 |
500 | 20'' | 127 | 620/650 | 20-26/20-33 | 635 | 20-32 |
600 | 24'' | 154 | 725/770 | 20-30/20-36 | 749.3 | 20-35 |
700 | 28'' | 165 | 840 | 24-30/24-36 | 863.6 | 28-35 |
800 | 32'' | 190 | 950 | 24-33/24-39 | 977.9 | 28-41 |
900 | 36'' | 203 | 1050 | 28-33/28-39 | 1085.8 | 32-41 |
1000 | 40'' | 216 | 1160/1170 | 28-36/28-42 | 1200.2 | 36-41 |
1200 | 48'' | 254 | 1380/1390 | 32-39/32-48 | 1422.4 | 44-41 |
