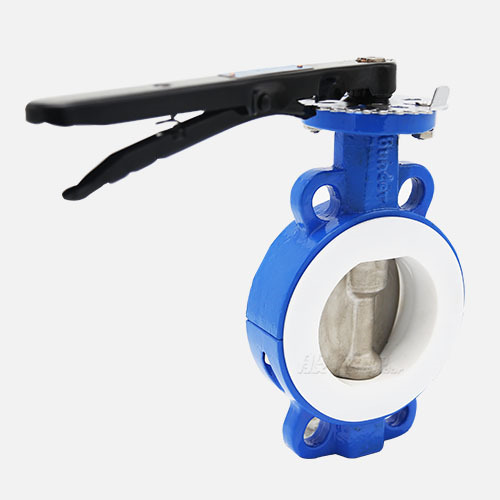

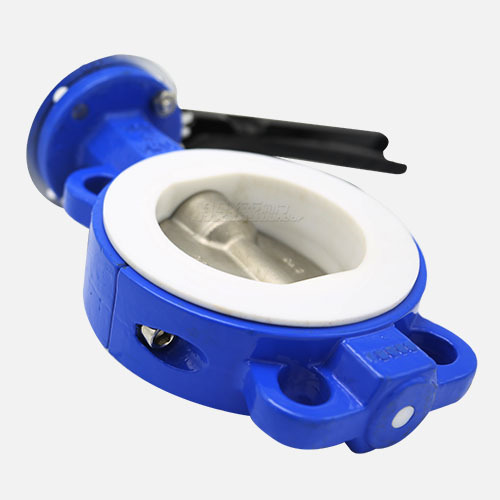

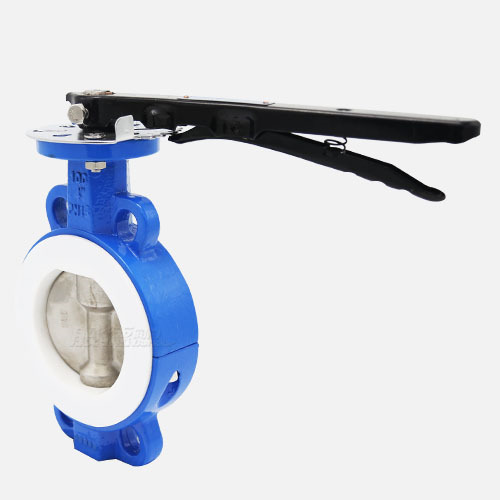

D71F-16C对夹衬氟蝶阀

【产品型号】: D71F-16C

【通径】: DN50-200

【公称压力】: 0.6-1.6MPa

【适用温度】: ≤150°C

【适用介质】: 淡水、污水、海水、强酸碱及有机溶剂等

【阀体材质】: 球墨铸铁、碳钢、不锈钢等

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 衬氟蝶阀

更新时间：2017-12-02 09:16:34

产品介绍

产品优点

设计新颖

设计新颖、合理、结构独特，重量轻，启闭迅速。
结构简单紧凑

结构简单紧凑，转90°启闭轻便迅速。
维修方便

可以任何位置安装，维修方便。
达到完全密封

达到完全密封，气体试验泄漏为零。

产品介绍

D71F-16C手柄对夹衬氟蝶阀：对夹式衬四氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工等多个特殊领域的需要，使用聚四氟乙烯制成的阀体，具有很强的防腐效果。在常规条件下可以替代不锈钢阀体，具有更高的性价比。般德阀门生产的D71F-16C手柄对夹衬氟蝶阀具有功能强、体积小、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。该产品作为一种用来实现管路系统通断及流量控制的元件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

产品参数

相关产品

D71F-16C手柄对夹衬氟蝶阀参数信息

阀门执行标准	名称	设计及制造		结构长度	试压标准		侧法兰尺寸
阀门执行标准	参照标准	GB/T 12238-2008		GB/T 12221	GB/T 13927-2008		GB/T 9113.1
主要零部件信息	名称	阀体	上阀杆	下阀杆	阀座	蝶板	手柄
主要零部件信息	材质	WCB	304	304	PTFE	304	DI/AI/304

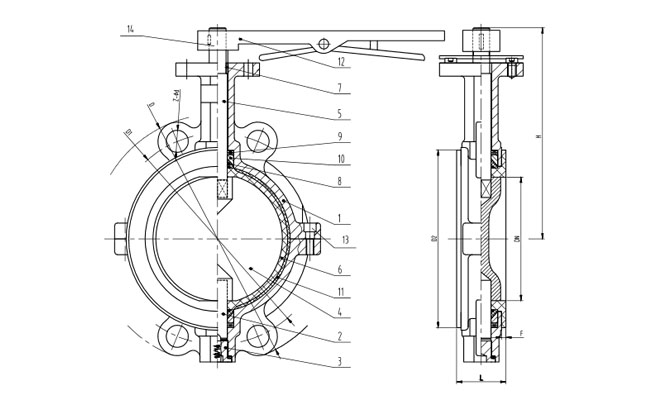

尺寸信息	DN	L	∅D	∅D1	Z-∅d		f
	200	60	340	295	12-23		3
	150	56	285	240	8-23		3
	125	56	285	210	8-18		3
	100	52	220	180	8-18		3
	80	46	200	160	8-18		3
	65	46	185	145	4-18		3
	50	43	165	125	4-18		3

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
