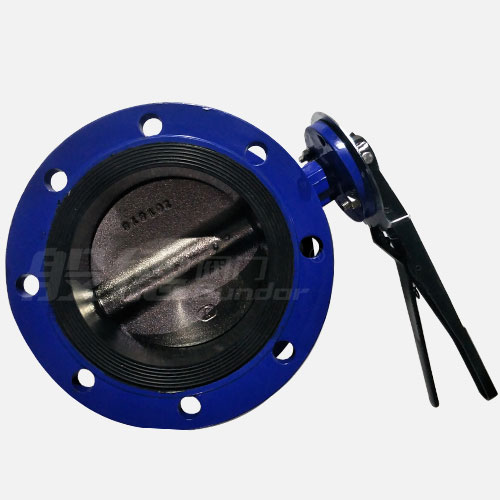

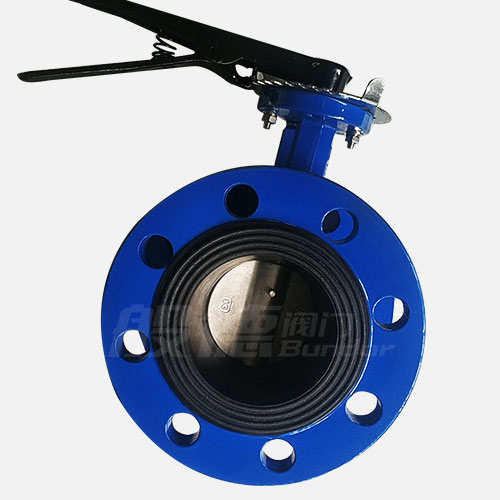

D41X-16Q手柄法兰蝶阀

【产品型号】: D41X-10/16Q

【通径】: DN50-DN200

【公称压力】: PN10/16

【适用温度】: 0~80℃

【适用介质】: 水、气、油品等

【阀体材质】: 球墨铸铁

应用领域：

市政建设水处理电力给排水

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 法兰蝶阀

更新时间：2022-01-18 10:54:56

产品介绍

产品优点

球墨铸铁阀体

阀体球墨铸铁QT450-10材质，球化率3级，抗拉强度450MPa，延展率10%以上，可提供材质报告；
实心重体

阀体是实心重体，阀体毛坯重量比市场普通阀体重35%左右；
橡胶阀座弹性好

高弹性橡胶阀座，含胶率50%，拉伸强度16.1MPa，经仿真启闭实验1万次以上无泄漏；
阀轴密封好

阀轴由4道无油轴承支撑，3道O型环密封圈密封，扭矩较小，密封可靠；

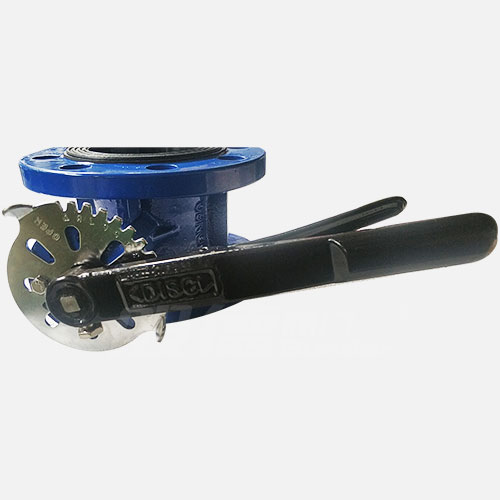

球墨铸铁手柄

手柄采用球铁材质，弹簧、销子材质均为304不锈钢，抗腐蚀强，更耐用，半圆形握把儿，无棱角，手感好；
阿克苏环氧树脂塑粉喷涂

阀体喷涂采用世界品牌阿克苏环氧树脂塑粉，附着力强，耐候性好，喷涂厚度250μm；
出厂前试压

每台阀门出厂前均按照国家标准进行试压检测，确保合格。

产品介绍

手柄法兰蝶阀D41X-16Q结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。适用于公称压力≤1.6MPa，公称通径小于DN200的各种水、油、气等介质的管道上。

产品参数

相关产品

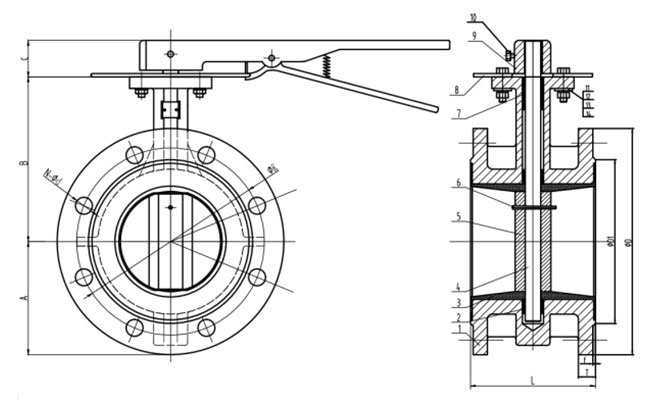

名称	设计与制造标准		结构长度		试压标准		侧法兰尺寸
参照标准	GB/T 12238		GB/T 12221		GB/T 13927		GB/T 17241.6
名称	1-阀体		3-阀座		5-蝶板		9-手柄
材质及说明	QT450-10		EPDM		QT450-10		球墨铸铁
公称尺寸		L	PN10/16
DN	NPS	L	A	B	C	ΦD	ΦK	N-Φd
50	2''	108	69.5	126.5	32	165	125	4-19
65	2 1/2''	112	72	136	32	185	145	4-19
80	3''	114	88	146	32	200	160	8-19
100	4''	127	96.5	158	32	220	180	8-19
125	5''	140	115	179	32	250	210	8-19
150	6''	140	126	197	32	285	240	8-23
200	8''	152	161	230	45	340	295	8/12-23

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
