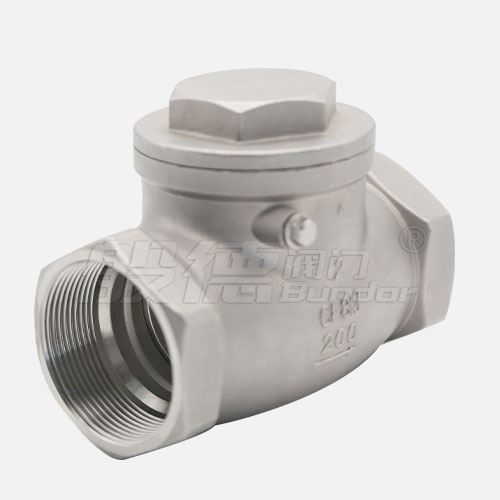

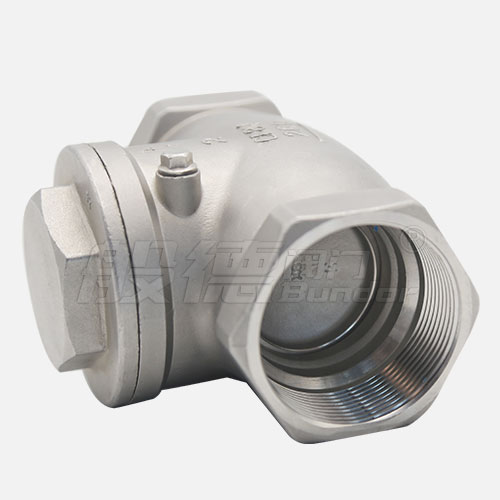

H14W-16P内螺纹止回阀

【产品型号】: H14W-16P

【通 径】: DN15-DN100

【公称压力】: PN16

【适用温度】: -29℃~180℃

【适用介质】: 水、气、油品等

【阀体材质】: CF8/CF8M/CF3M

应用领域:

服务热线:

13821179269(微信同号)
更新时间:2021-07-13 11:45:54

产品优点

  • 主体材质达标

    主体材质化学成分和力学性能达到国家规定标准要求,保化验;

  • 产品精度有保障

    所有阀体及零部件均采用数控机床加工并通配互换,确保产品精度;

  • 阀门可长期储存

    整台产品装配前用煤油和防锈油经高压喷射清洗,试压后清洗试压介质,喷上防锈油,内腔清洁度达到JB/T7748标准要求,符合阀门长期储存要求;

  • 阀门出厂试压

    每台阀门出厂必须按照国家标准试压,不合格产品绝不出厂;

  • 专用螺纹封堵保护

    每台阀门均采用专用螺纹封堵保护,杜绝在运输过程中出现连接螺纹损伤;

  • 可定制螺纹

    可根据客户需求提供G螺纹、NPT螺纹、BSP等定制螺纹。

产品介绍

H14W不锈钢丝扣旋启式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门。采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,减少了阀门外漏的可能。已被应用于供水、化工、冶金、制药等多个领域。

产品参数

H14W-16P内螺纹止回阀
执行标准 设计及制造 试压标准
GB/T 12236 GB/T 13927

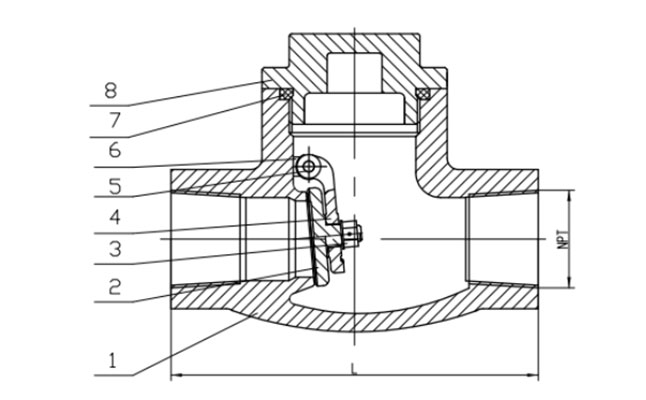

主要零部件信息 1-阀体 2-阀板 4-摇臂 7-密封垫 8-阀盖
CF8 CF8 CF8 PTFE CF8
尺寸信息 公称尺寸 PN16
DN NPT L
15 1/2'' 63
20 3/4'' 75
25 1'' 84
32 1 1/4'' 100
40 1 1/2'' 115
50 2'' 135
65 2 1/2'' 160
80 3'' 187
100 4'' 240
