H42X-16Q底阀

【产品型号】: H42X-16Q

【通径】: DN50-DN400

【公称压力】: PN16

【适用温度】: -10℃～100℃

【适用介质】: 水、污水等

【阀体材质】: 球墨铸铁

应用领域：

市政建设水处理电力给排水

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 止回阀

更新时间：2020-08-14 15:59:08

产品介绍

产品优点

球铁QT450-10阀体

阀体采用QT450-10材料、球化率3 级，机械性能更强，抗拉强度450Mpa，延展率10%以上；
精密数控机床加工

阀体和内件采用精密数控机床加工，保证精度；
三元乙丙橡胶

密封采用三元乙丙橡胶，含胶量40%以上；
304不锈钢材质

滤网和弹簧均采用304不锈钢材质；
环氧树脂喷涂

外观采用环氧树脂喷涂，喷涂厚度达到250μm；
严格打压测试

每台阀门均经过严格的打压测试。

产品介绍

般德H42X-16Q底阀产品配置：阀体：QT450，阀板：QT450+EPDM，密封：EPDM，阀杆：2Cr13。该阀门主要用在市政建设、电力、给排水、水处理等领域。

产品参数

H42X-16Q底阀

相关产品

执行标准	名称	法兰连接			检验试验
执行标准	参照标准	DIN EN1092-2			GB/T13927

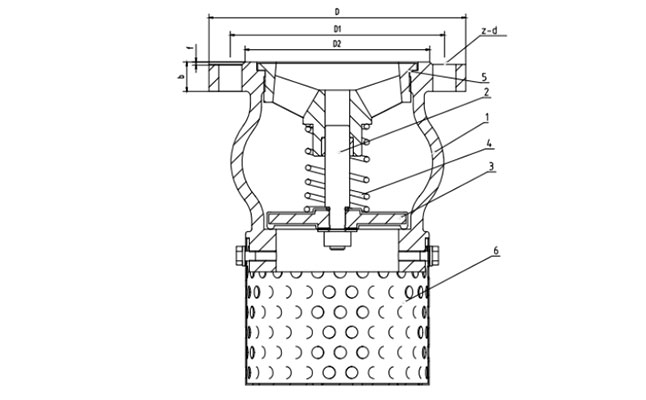

主要零部件信息	名称	1-阀体	2-阀杆	3-阀板			4-弹簧	6-滤网
主要零部件信息	材质	GGG40	2Cr13	GGG40+EPDM			304	304
尺寸信息	DN	NPS	D	D1	D2	b	f	Z-d
	50	2''	165	125	99	19	3	4-19
	65	2 1/2''	185	145	118	19	3	4-19
	80	3''	200	160	132	19	3	8-19
	100	4''	220	180	156	19	3	8-19
	125	5''	250	210	184	19	3	8-19
	150	6''	285	240	211	19	3	8-23
	200	8''	340	295	266	20	3	12-23
	250	10''	405	355	319	22	3	12-28
	300	12''	460	410	370	24.5	4	12-28
	350	14''	520	470	429	26.5	4	16-28
	400	16''	580	525	480	28	4	16-31

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
